Гидравлическая система(всасывание) — HITACHI LX130-7

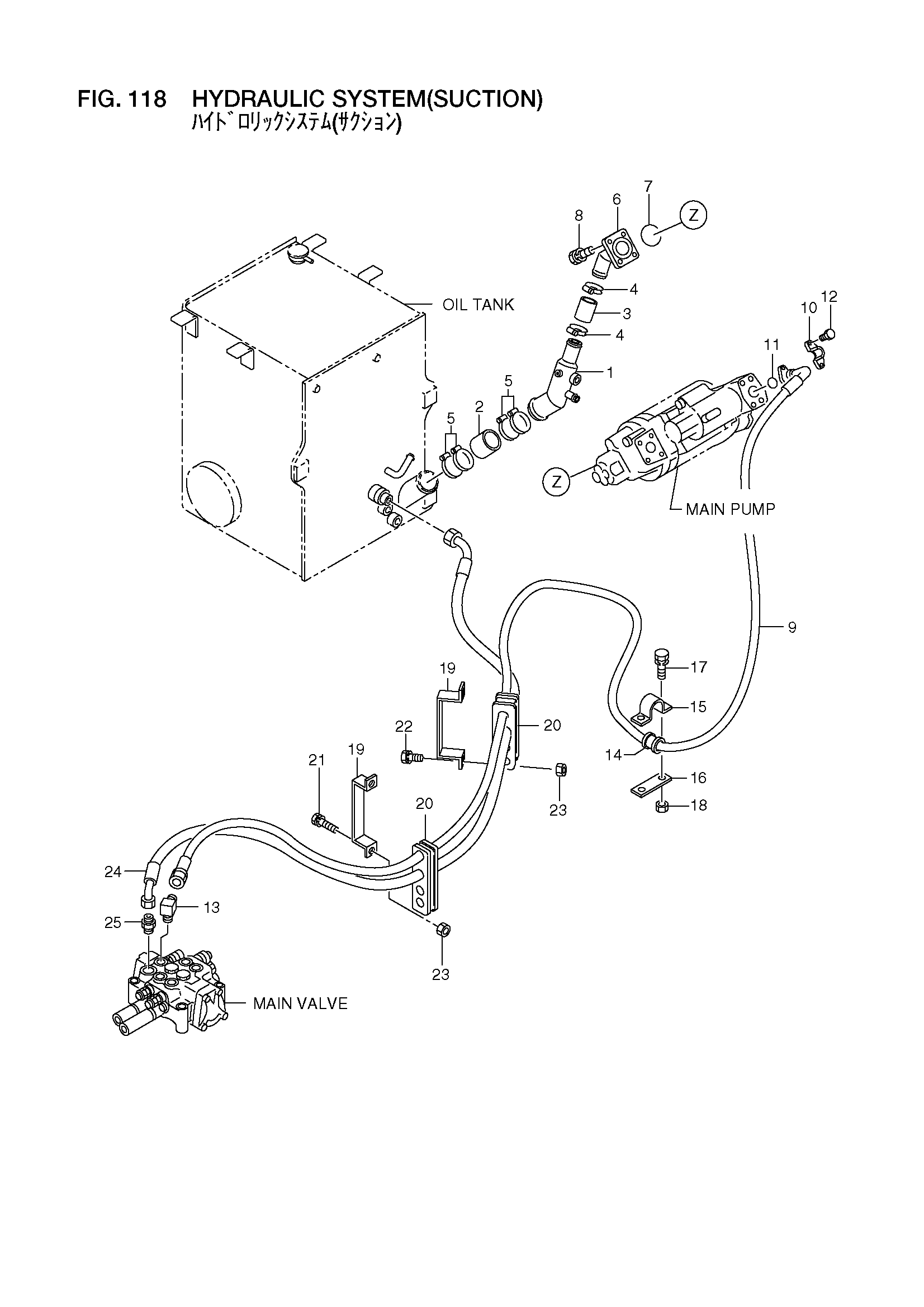

Заводская схема «Гидравлическая система(всасывание)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26567-60221 | Трубка | 1 |
| 2 | 26567-62231 | Шланг | 1 |
| 3 | 26707-60411 | Шланг | 1 |
| 4 | 24067-62331 | Зажим | 2 |
| 5 | 26607-63291 | Зажим | 4 |
| 6 | 26567-60231 | Стем | 1 |
| 7 | 26607-63711 | Уплотнительное кольцо | 1 |
| 8 | 01183-12040 | Болт с шайбой | 4 |
| 9 | 26567-62221 | Шланг | 1 |
| 10 | 26607-62591 | Фланец, разрезной | 2 |
| 11 | 26607-62651 | Уплотнительное кольцо | 1 |
| 12 | 01116-12035 | Болт | 4 |
| 13 | 04150-20606 | Угловой штуцер | 1 |
| 14 | 26757-62231 | Резиновая прокладка | 1 |
| 15 | 26667-62361 | Хомут | 1 |
| 16 | 26667-62381 | Пластина | 1 |
| 17 | 01183-12030 | Болт с шайбой | 2 |
| 18 | 01401-00012 | Гайка | 2 |
| 19 | 26817-62011 | Хомут | 2 |
| 20 | 26677-62111 | Резиновая прокладка | 2 |
| 21 | 01183-12040 | Болт с шайбой | 2 |
| 22 | 01183-12030 | Болт с шайбой | 2 |
| 23 | 01401-00012 | Гайка | 4 |
| 24 | 26567-62211 | Шланг | 1 |
| 25 | 04134-21010 | Ниппель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
