Воздушный фильтр — HITACHI LX130-7

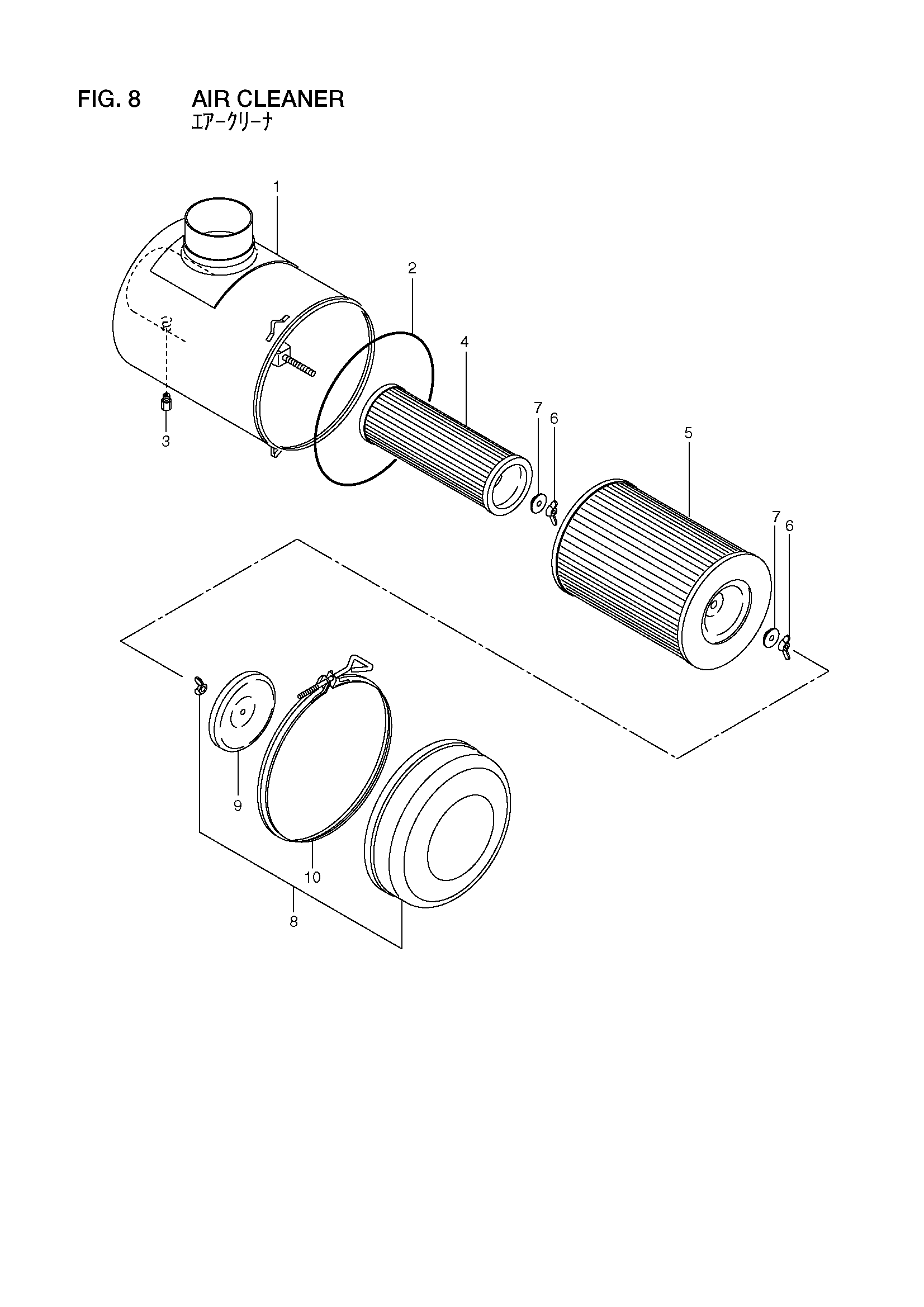

Заводская схема «Воздушный фильтр» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 25361-07031 | Воздушный фильтр в сборе | 1 |
| A2 | NO PART NO. | Корпус в сборе | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | Z-9-14219-153-0 | Уплотнительное кольцо | 1 |
| 3 | NO PART NO. | Колпачок | 1 |
| 4 | Z-1-14215-224-0 | Элемент, внутренний | 1 |
| 5 | Z-1-14215-225-0 | Элемент, наружный | 1 |
| A3 | Z-1-14217-003-0 | Гайка в сборе | 2 |
| 6 | NO PART NO. | Гайка | 2 |
| 7 | Z-1-14219-032-0 | Шайба | 2 |
| A4 | Z-1-14212-041-0 | Чашка в сборе | 1 |
| 8 | NO PART NO. | Чашка | 1 |
| 9 | Z-1-14219-109-0 | Баффле | 1 |
| 10 | Z-9-14217-088-0 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
