Ступень — HITACHI LX130-7

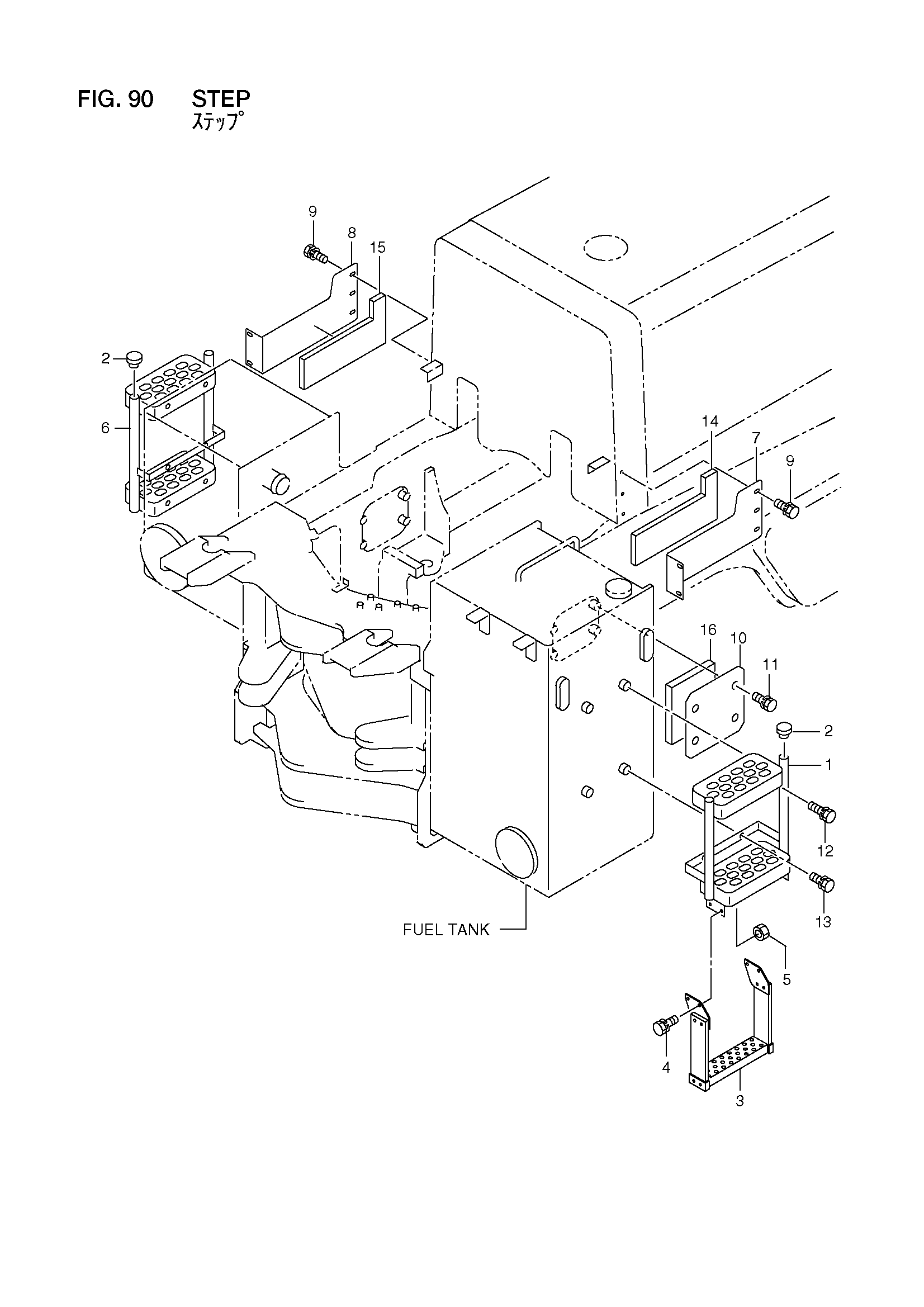

Заводская схема «Ступень» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26556-50251 | Ступень | 1 |
| - | 26566-50281 | Ступень | 1 |
| 2 | 26754-12561 | Пробка, отверстие | 4 |
| 3 | 26556-50271 | Ступень | 1 |
| 4 | 01183-10025 | Болт с шайбой | 4 |
| 5 | 01401-00010 | Гайка | 4 |
| 6 | 26556-50261 | Ступень | 1 |
| 7 | 26566-52251 | Крышка | 1 |
| 8 | 26566-52261 | Крышка | 1 |
| 9 | 01183-10020 | Болт с шайбой | 10 |
| 10 | 26756-52641 | Крышка | 2 |
| 11 | 01183-10020 | Болт с шайбой | 8 |
| 12 | 01183-10020 | Болт с шайбой | 4 |
| 13 | 01183-10040 | Болт с шайбой | 4 |
| 14 | 26566-52301 | Коврик | 1 |
| 15 | 26566-52311 | Коврик | 1 |
| 16 | 26566-52321 | Коврик | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
