Кабина (сиденье и сеат-белт)(SCB002) — HITACHI LX130-7

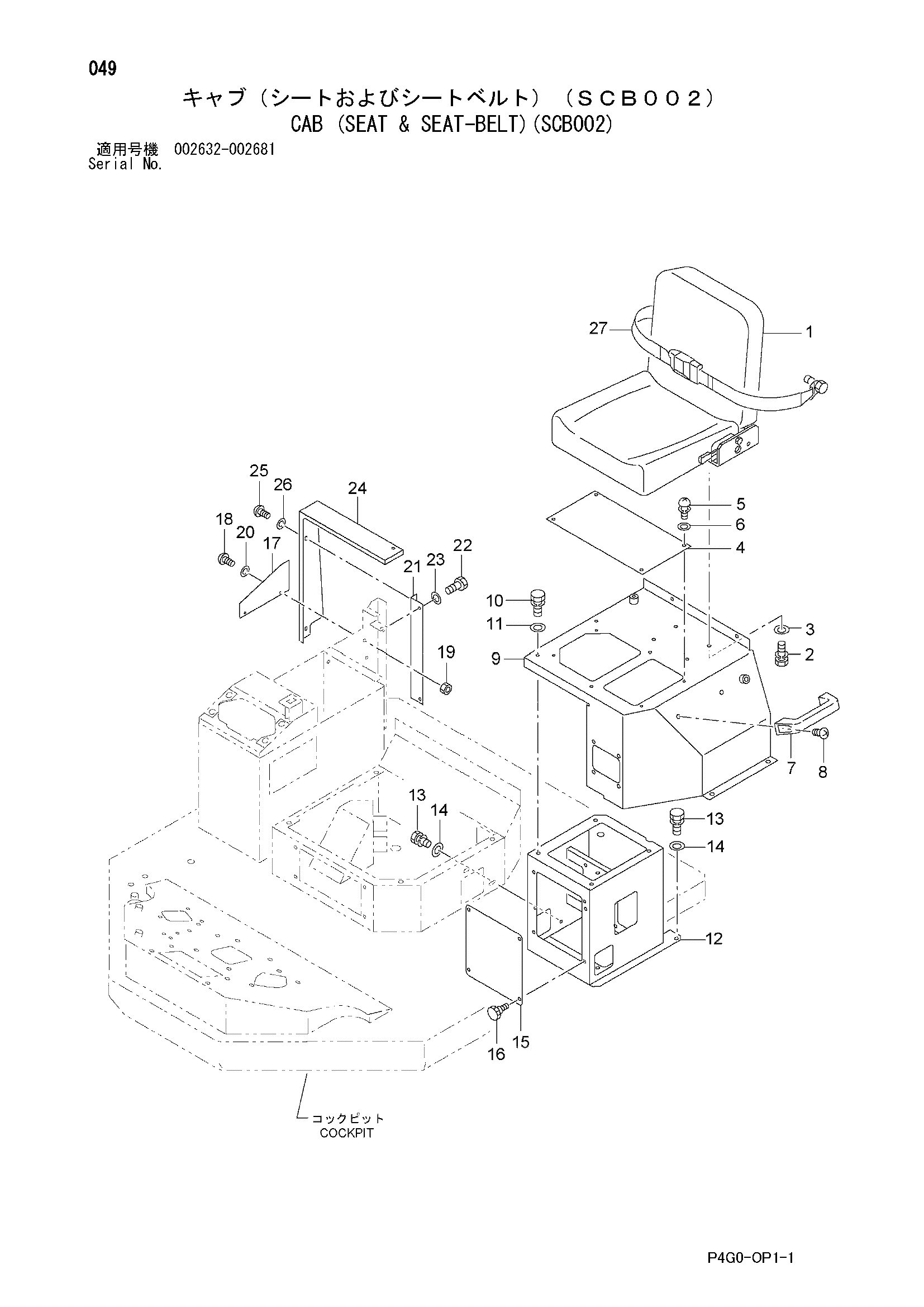

Заводская схема «Кабина (сиденье и сеат-белт)(SCB002)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56401-61331 | Сиденье | 1 |
| 2 | 01183-10025 | Болт и шайба | 4 |
| 3 | 02000-00010 | Шайба | 4 |
| 4 | 56560-53371 | Пластина | 1 |
| 5 | 01031-08016 | Винт и шайба | 4 |
| 6 | 02010-20008 | Шайба | 4 |
| 7 | 26056-42841 | Рукоятка рукоятка | 1 |
| 8 | 01033-06020 | Винт и шайба | 2 |
| 9 | 56560-53362 | Сиденье крышка | 1 |
| 10 | 01183-10030 | Болт и шайба | 6 |
| 11 | 02000-00010 | Шайба | 6 |
| 12 | 56560-53311 | Сиденье базовый | 1 |
| 13 | 01183-10020 | Болт и шайба | 4 |
| 14 | 02000-00010 | Шайба | 4 |
| 15 | 26566-72441 | Крышка | 1 |
| 16 | 26406-52421 | Ручка | 4 |
| 17 | 56560-53381 | Крышка | 1 |
| 18 | 01033-06016 | Винт и шайба | 2 |
| 19 | 01400-00006 | Гайка | 2 |
| 20 | 02000-20006 | Шайба | 2 |
| 21 | 56560-53391 | Угол | 1 |
| 22 | 01100-06016 | Болт | 2 |
| 23 | 02010-00006 | Шайба | 2 |
| 24 | 56560-53401 | Крышка | 1 |
| 25 | 01033-06016 | Винт и шайба | 3 |
| 26 | 02000-20006 | Шайба | 3 |
| 27 | 26609-32001 | Сеат-белт | 1 |
| 28 | 01401-00010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
