Основной клапан — HITACHI LX130-7

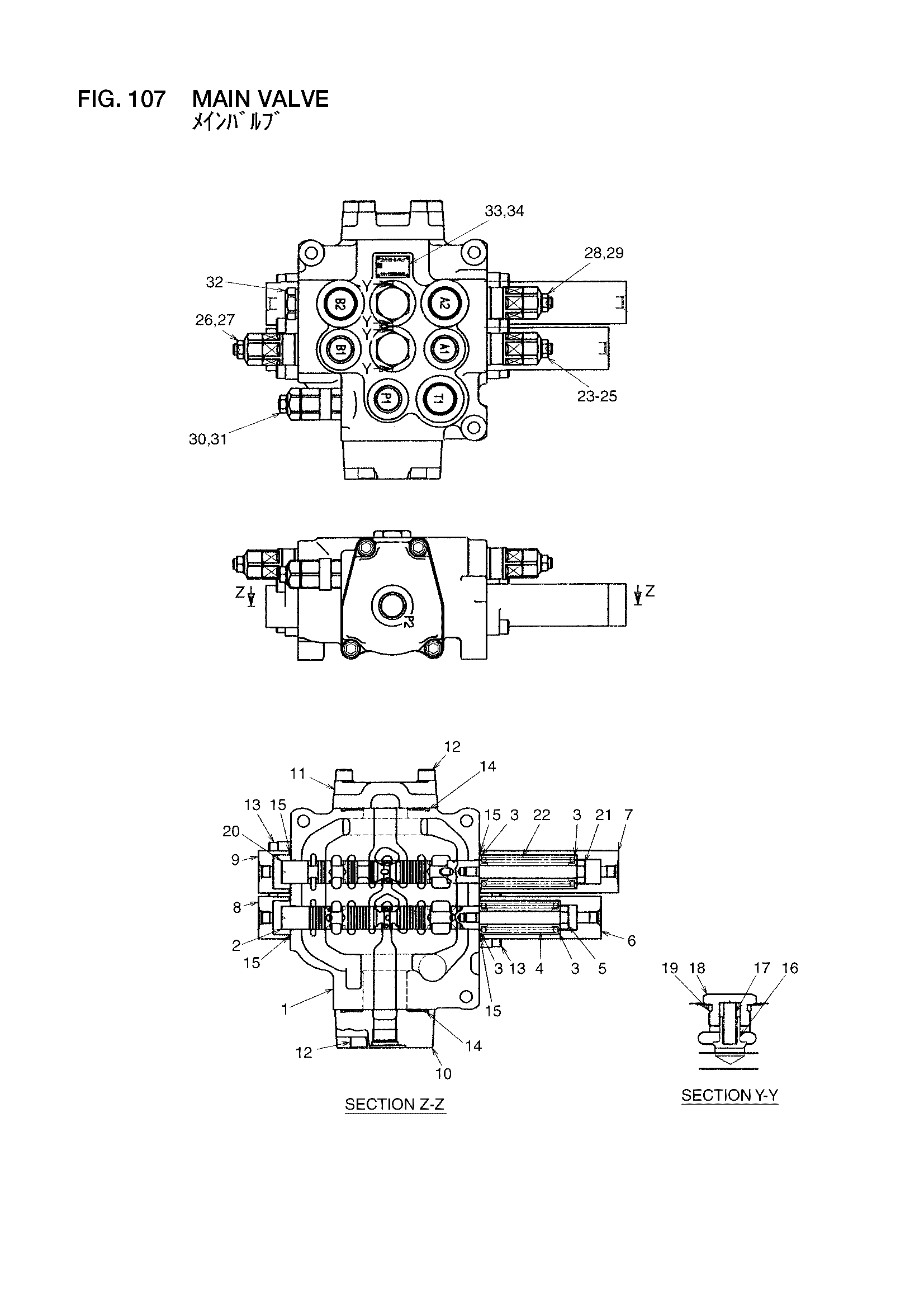

Заводская схема «Основной клапан» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26557-32011 | Клапан в сборе | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | NO PART NO. | Золотник | 1 |
| 3 | 26757-37051 | Лист, пружина | 4 |
| 4 | 26557-37001 | Пружина | 1 |
| 5 | 26757-37071 | Концевой, золотник | 1 |
| 6 | 26757-37081 | Колпачок | 1 |
| 7 | 26757-37091 | Колпачок | 1 |
| 8 | 26757-37101 | Колпачок | 2 |
| 9 | 26757-37111 | Колпачок | 2 |
| 10 | 26757-37121 | Крышка | 1 |
| 11 | 290A7-37161 | Крышка | 1 |
| 12 | 290A7-37151 | Болт | 8 |
| 13 | 01170-10025 | Болт | 8 |
| 14 | 26128-43211 | Уплотнительное кольцо | 2 |
| 15 | 26757-37171 | Уплотнительное кольцо | 4 |
| 16 | 26507-47091 | Тарельчатый клапан | 2 |
| 17 | 290A7-47171 | Пружина | 2 |
| 18 | 290A7-47181 | Пробка | 2 |
| 19 | 03310-00190 | Уплотнительное кольцо | 2 |
| 20 | NO PART NO. | Золотник | 1 |
| 21 | 26757-37141 | Концевой, золотник | 1 |
| 22 | 26557-37011 | Пружина | 1 |
| 23 | 26757-37001 | Клапан, предохранительный | 1 |
| 24 | 26117-82231 | Уплотнительное кольцо | 1 |
| 25 | 26814-17151 | Уплотнительное кольцо | 1 |
| 26 | 26757-37011 | Клапан, предохранительный | 1 |
| 27 | 26117-82231 | Уплотнительное кольцо | 1 |
| 28 | 26757-37021 | Клапан, предохранительный | 1 |
| 29 | 26117-82231 | Уплотнительное кольцо | 1 |
| 30 | 26557-37021 | Клапан, предохранительный | 1 |
| 31 | 26117-82231 | Уплотнительное кольцо | 1 |
| 32 | 26757-37041 | Клапан, анкх воид | 1 |
| 33 | NO PART NO. | Информационная табличка | 1 |
| 34 | NO PART NO. | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
