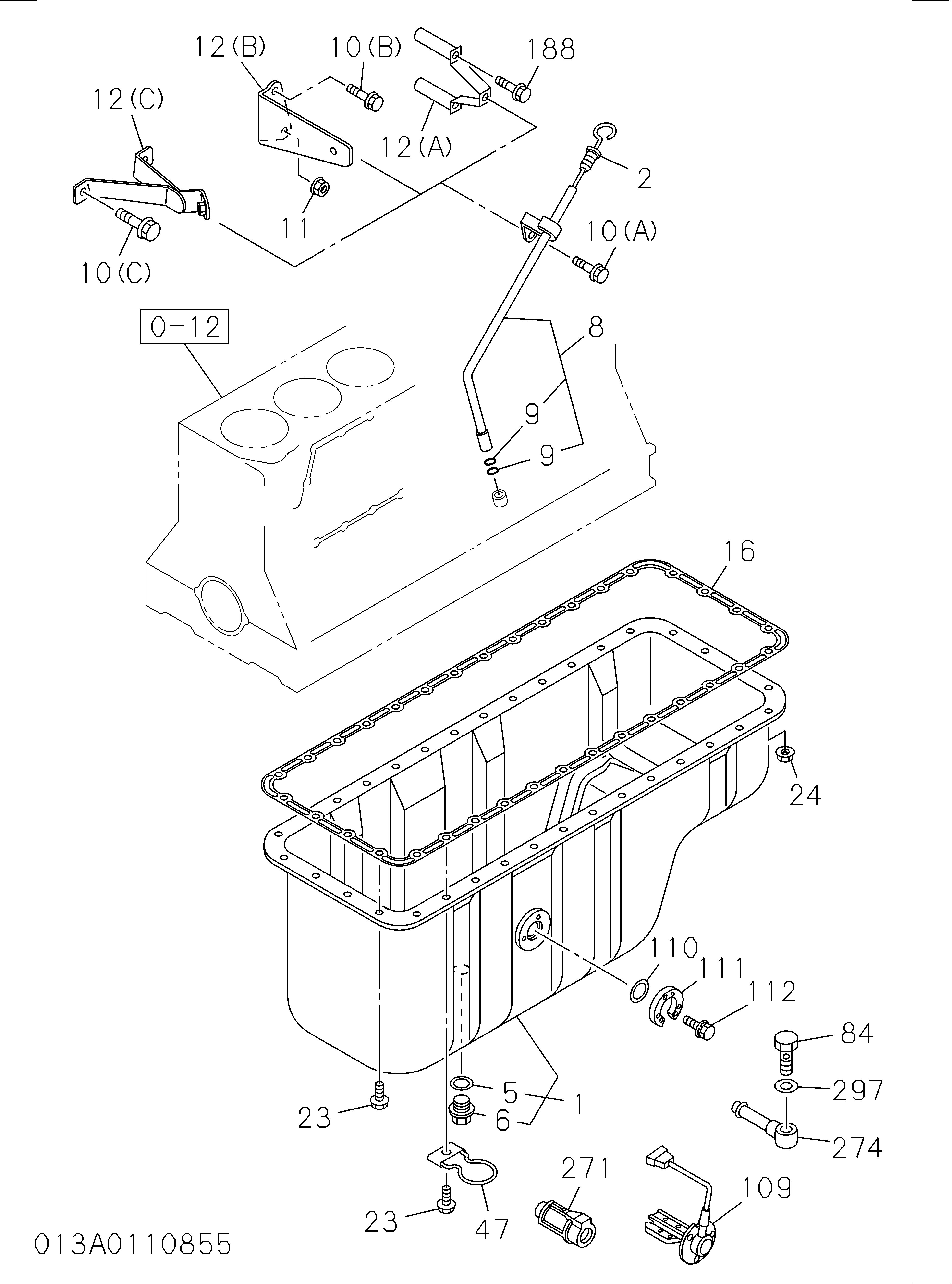

013: Масляный поддон и щуп уровня масла — HITACHI LX130-7
Заводская схема «013: Масляный поддон и щуп уровня масла» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1113608910 | Поддон в сборе масляный | 1 |
| 002 | 1117604350 | Указатель масляный уровень | 1 |
| 005 | 1096230570 | Прокладка пробка, масляный дренажный | 1 |
| 005 | 1096230570 | Прокладка пробка, масляный дренажный | 1 |
| 006 | 9096620120 | Пробка масляный дренажный | 1 |
| 006 | 9096620120 | Пробка масляный дренажный | 1 |
| 008 | 1117665860 | Трубка направляющая, масляный указатель уровня | 1 |
| 008 | 1117666160 | Трубка направляющая, масляный указатель уровня | 1 |
| 009 | 5096230020 | Прокладка направляющая трубка, масляный указатель уровня | 2 |
| 010(A) | 0280808160 | Болт направляющая трубка | 1 |
| 010(A) | 0280508160 | Болт направляющая трубка | 1 |
| 010(C) | 0280508120 | Болт направляющая трубка | 2 |
| 012(A) | 1197552210 | Кронштейн трубка, масляный указатель уровня | 1 |
| 012(C) | 8976018260 | Кронштейн трубка, масляный указатель уровня | 1 |
| 016 | 1113671210 | Прокладка масляный поддон TO C/BL | 1 |
| 016 | 1113671310 | Прокладка масляный поддон TO C/BL | 1 |
| 023 | 0280808180 | Болт масляный поддон | 30 |
| 024 | 0911501080 | Гайка масляный поддон | 4 |
| 024 | 0911801080 | Гайка масляный поддон | 4 |
| 047 | 1113691150 | Зажим шланг, воздушный сапун | 1 |
| 188 | 8941422561 | Болт кронштейн, трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
