Орбитрол — HITACHI LX130-7

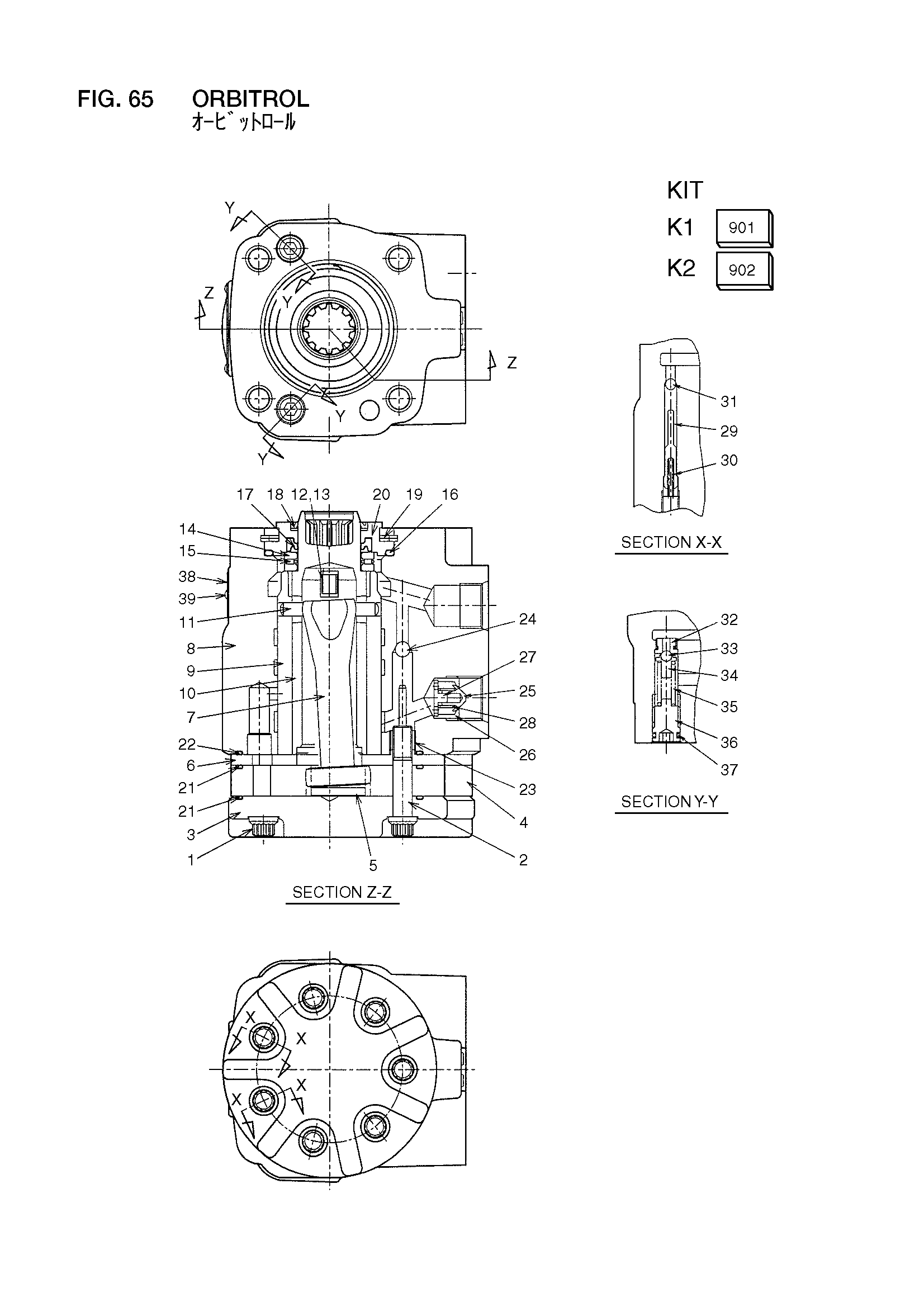

Заводская схема «Орбитрол» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
A1	26564-12211	Орбитрол в сборе	1
901	26564-17121	Комплект, уплотнение	1
902	26094-17021	Комплект, подшипник, неедле	1
1	26564-17001	Винт	6
2	26564-17011	Винт	1
3	26384-17021	Колпачок, концевой	1
4	26564-17021	Геротор	1
5	26564-17031	Проставка	1
6	26094-17101	Пластина	1
7	26094-17111	Привод	1
A2	26404-17001	Управление детали в сборе	1
8	NO PART NO.	Корпус	1
9	NO PART NO.	Втулка	1
10	NO PART NO.	Золотник	1
11	26094-17091	Палец	1
12	26564-17041	Пружина, центральный	4
13	26314-17021	Пружина, плоский	2
14	26564-17051	Подшипник, раке	2
15	26564-17061	Неедле	1
16	26324-17041	Уплотнительное кольцо	1
17	26564-17071	Уплотнение, масляный	1
18	26324-17021	Уплотнение, пыль	1
19	26094-17001	Кольцо, ретаининг	1
20	26564-17081	Втулка	1
21	26324-17051	Уплотнительное кольцо	2
22	26404-17041	Уплотнительное кольцо	1
23	26404-17051	Адаптер	1
24	26404-17061	Шарик	1
A3	26564-17131	Узел в сборе, обратный клапан	1
25	NO PART NO.	Тарельчатый клапан	1
26	NO PART NO.	Корпус	1
27	NO PART NO.	Направляющая	1
28	NO PART NO.	Пружина	1
29	26564-17091	Фиксатор	2
30	26564-17101	Пружина	2
31	26564-17111	Шарик	2
32	NO PART NO.	Сиденье	2
33	NO PART NO.	Шарик	2
34	NO PART NO.	Держатель	2
35	NO PART NO.	Пружина	2
36	NO PART NO.	Пробка	2
37	NO PART NO.	Уплотнительное кольцо	2
38	NO PART NO.	Информационная табличка	1
39	NO PART NO.	Заклёпка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
