Тормоз линия(2/2) — HITACHI LX130-7

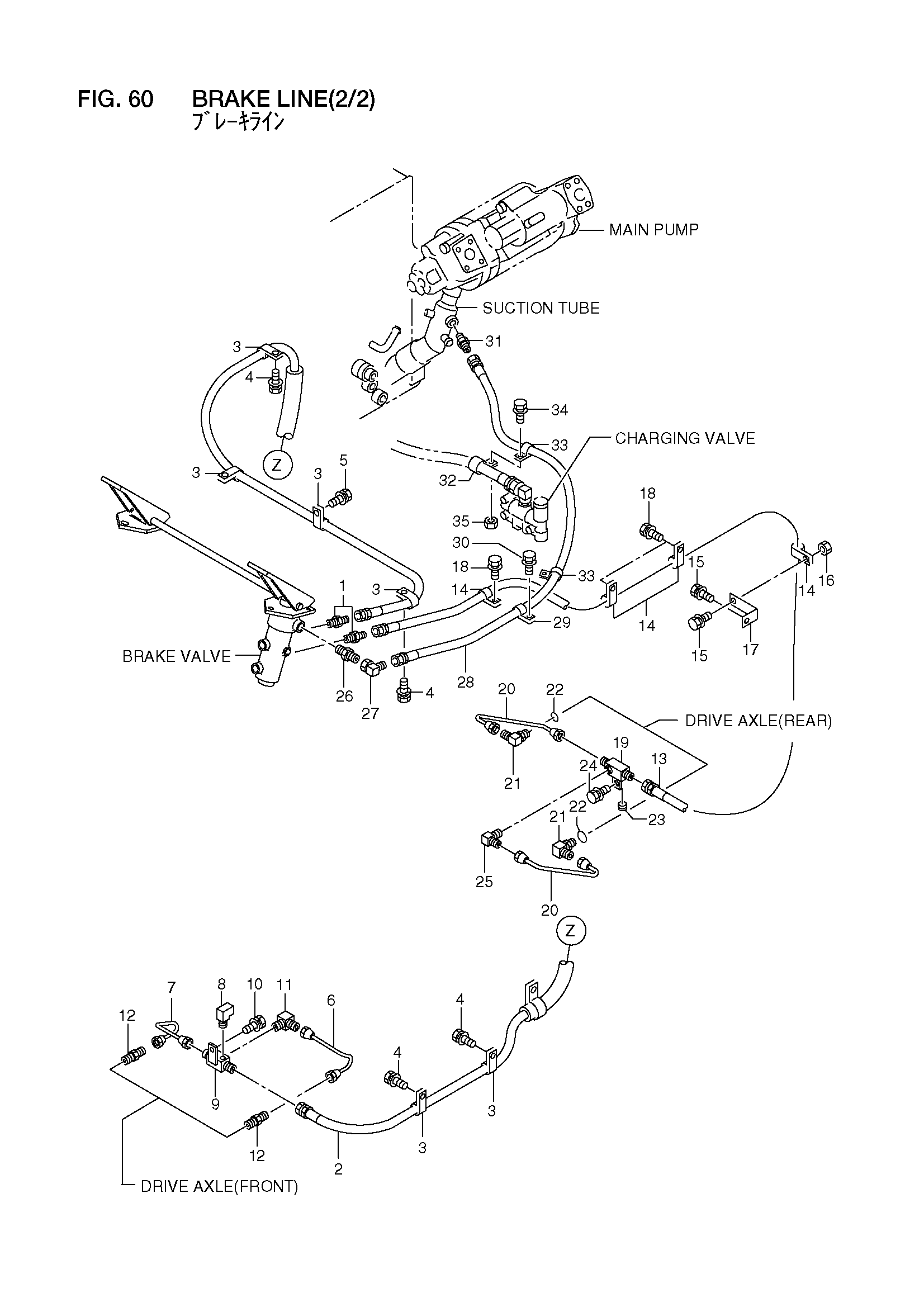

Заводская схема «Тормоз линия(2/2)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 04134-20303 | Ниппель | 2 |
| 2 | 26555-42081 | Шланг | 1 |
| - | 26555-42082 | Шланг | 1 |
| 3 | 26602-42091 | Зажим | 6 |
| 4 | 01183-10020 | Болт с шайбой | 4 |
| 5 | 01183-10025 | Болт с шайбой | 1 |
| 6 | 26565-40211 | Трубка | 1 |
| 7 | 26565-40201 | Трубка | 1 |
| 8 | 04112-00101 | Угловой штуцер | 1 |
| 9 | 26755-40363 | Тройник | 1 |
| 10 | 01183-10020 | Болт с шайбой | 1 |
| 11 | 26435-42661 | Угловой штуцер | 1 |
| 12 | 26385-42021 | Ниппель | 2 |
| 13 | 26555-42091 | Шланг | 1 |
| 14 | 26602-42091 | Зажим | 4 |
| 15 | 01183-10020 | Болт с шайбой | 2 |
| 16 | 01401-00010 | Гайка | 1 |
| 17 | 26612-42081 | Кронштейн | 1 |
| 18 | 01183-10016 | Болт с шайбой | 3 |
| 19 | 26755-40363 | Тройник | 1 |
| 20 | 26755-40382 | Трубка | 2 |
| 21 | 26385-42951 | Угловой штуцер | 2 |
| 22 | 03320-00110 | Уплотнительное кольцо | 2 |
| 23 | 14813-82411 | Пробка | 1 |
| 24 | 01183-10020 | Болт с шайбой | 1 |
| 25 | 26435-42661 | Угловой штуцер | 1 |
| 26 | 04134-20404 | Ниппель | 1 |
| 27 | 21777-93001 | Угловой штуцер | 1 |
| 28 | 26565-42121 | Шланг | 1 |
| 29 | 26602-42091 | Зажим | 2 |
| 30 | 01183-10020 | Болт с шайбой | 1 |
| 31 | 04137-00404 | Ниппель | 1 |
| 32 | 26507-82031 | Зажим | 1 |
| 33 | 26602-42091 | Зажим | 2 |
| 34 | 01183-10020 | Болт с шайбой | 2 |
| 35 | 01401-10010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
