Трубопроводы комплект с фоур золотник клапан (2/3)(AP4) — HITACHI LX130-7

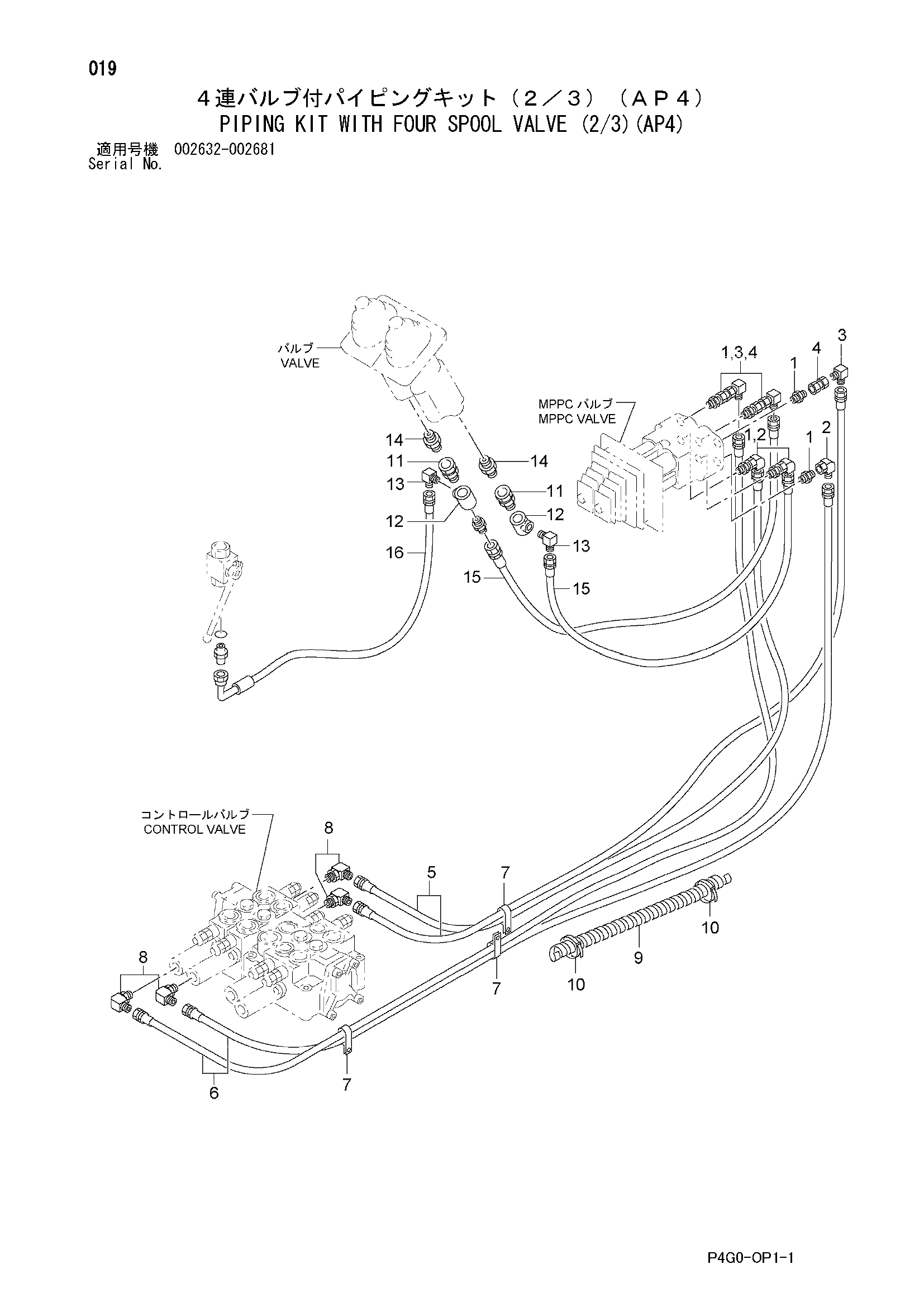

Заводская схема «Трубопроводы комплект с фоур золотник клапан (2/3)(AP4)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 21777-62981 | Штуцер | 6 |
| 2 | 21777-92981 | Угловой штуцер | 3 |
| 3 | 21967-62441 | Угловой штуцер | 3 |
| 4 | 04139-00202 | Унион | 1 |
| 5 | 56560-51641 | Шланг | 2 |
| 6 | 56560-51651 | Шланг | 2 |
| 7 | 26602-42191 | Зажим | 5 |
| 8 | 04150-20202 | Угловой штуцер | 4 |
| 9 | 56503-20371 | Защитный кожух | 1 |
| 10 | 26602-42201 | Зажим | 2 |
| 11 | 04138-00202 | Штуцер | 2 |
| 12 | 24047-92811 | Тройник | 2 |
| 13 | 21967-62441 | Угловой штуцер | 2 |
| 14 | 04137-00202 | Штуцер | 2 |
| 15 | 56560-51611 | Шланг | 2 |
| 16 | 56560-51631 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
