Кабина (дверь, R)(SCB002) — HITACHI LX130-7

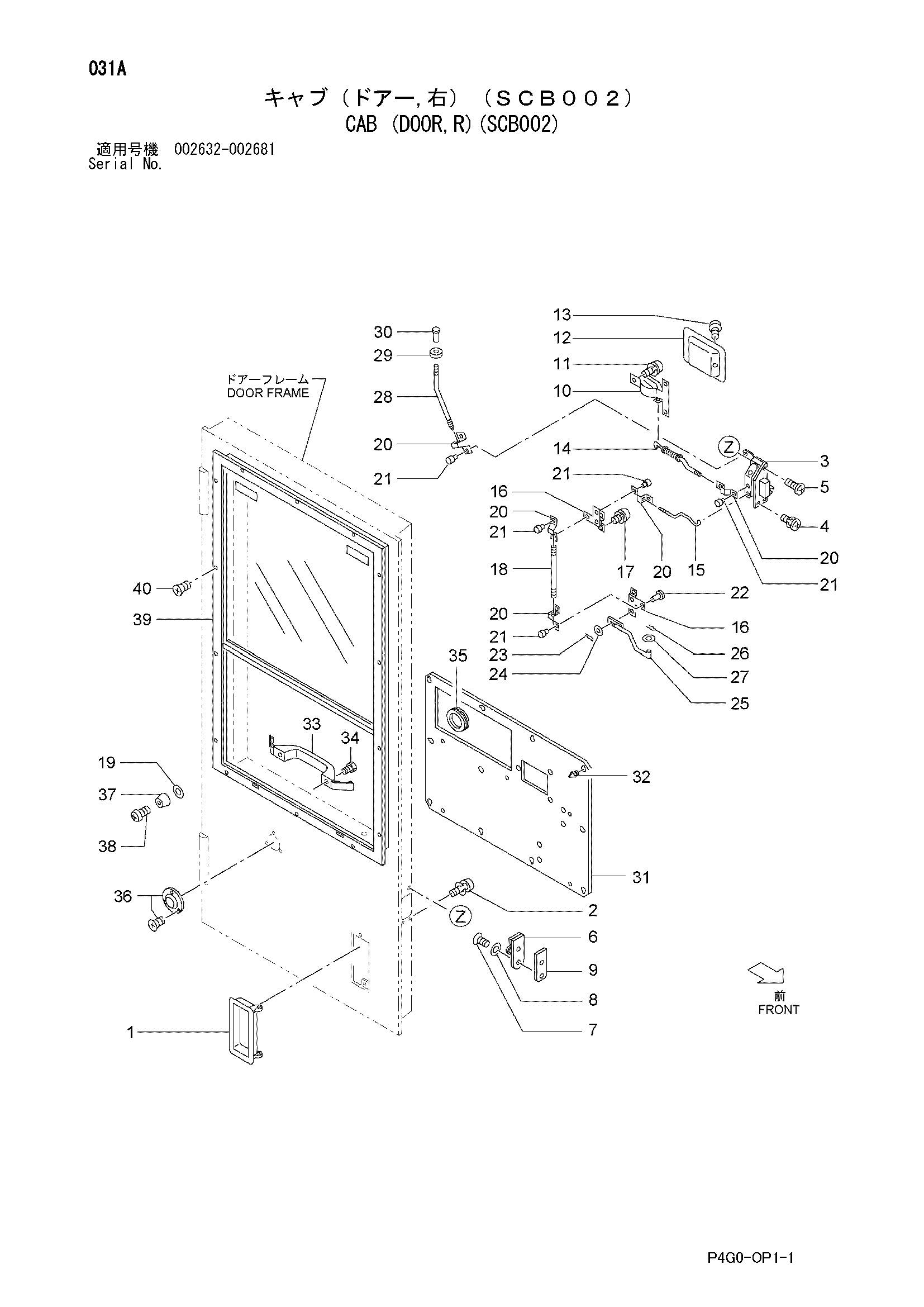

Заводская схема «Кабина (дверь, R)(SCB002)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56511-62861 | Рукоятка (наружный) | 1 |
| 2 | 01033-06012 | Винт и шайба | 2 |
| 3 | 56511-62841 | Дверь блокировка | 1 |
| 4 | 01033-06012 | Винт и шайба | 2 |
| 5 | 01302-06012 | Винт | 1 |
| 6 | 26196-73901 | Стрикер дверь | 1 |
| 7 | 01300-08014 | Винт | 2 |
| 8 | 21946-73271 | Шайба | 2 |
| 9 | 26426-72871 | Пластина | 1 |
| 10 | 56600-62381 | Рукоятка (внутренний) | 1 |
| 11 | 01033-06012 | Винт и шайба | 3 |
| 12 | 56600-62401 | Корпус внутренний рукоятка | 1 |
| 13 | 56600-54201 | Винт | 1 |
| 14 | 26426-72821 | Шток | 1 |
| 15 | 26426-78271 | Шток | 1 |
| 16 | 56511-62831 | Тяга | 2 |
| 17 | 01033-06012 | Винт и шайба | 4 |
| 18 | 26426-78281 | Шток | 1 |
| 19 | 56380-55731 | Регулировочная шайба | 1 |
| 20 | 56600-62441 | Пружина | 5 |
| 21 | 56600-62431 | Палец | 5 |
| 22 | 26426-78311 | Палец | 1 |
| 23 | 26067-42061 | Палец стопорный | 1 |
| 24 | 02000-00005 | Шайба | 1 |
| 25 | 26426-78301 | Шток | 1 |
| 26 | 26067-42071 | Палец стопорный | 1 |
| 27 | 02000-00006 | Шайба | 1 |
| 28 | 26426-72831 | Шток | 1 |
| 29 | 21471-24111 | Уплотнительная втулка | 1 |
| 30 | 56600-62461 | Ручка | 1 |
| 31 | 26486-72081 | Упхолстерй | 1 |
| 32 | 26426-72961 | Зажим | 11 |
| 33 | 26056-42841 | Рукоятка рукоятка | 1 |
| 34 | 01033-06020 | Винт и шайба | 2 |
| 35 | 26426-72841 | Уплотнительная втулка | 1 |
| 36 | 56330-51691 | Замок двери | 1 |
| 37 | 26506-52111 | Резиновая подушка | 1 |
| 38 | 01030-05030 | Винт | 1 |
| 39 | 26196-73821 | Сасх в сборе | 1 |
| 40 | 01046-05016 | Винт | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
