Привод блок(2/4) — HITACHI LX130-7

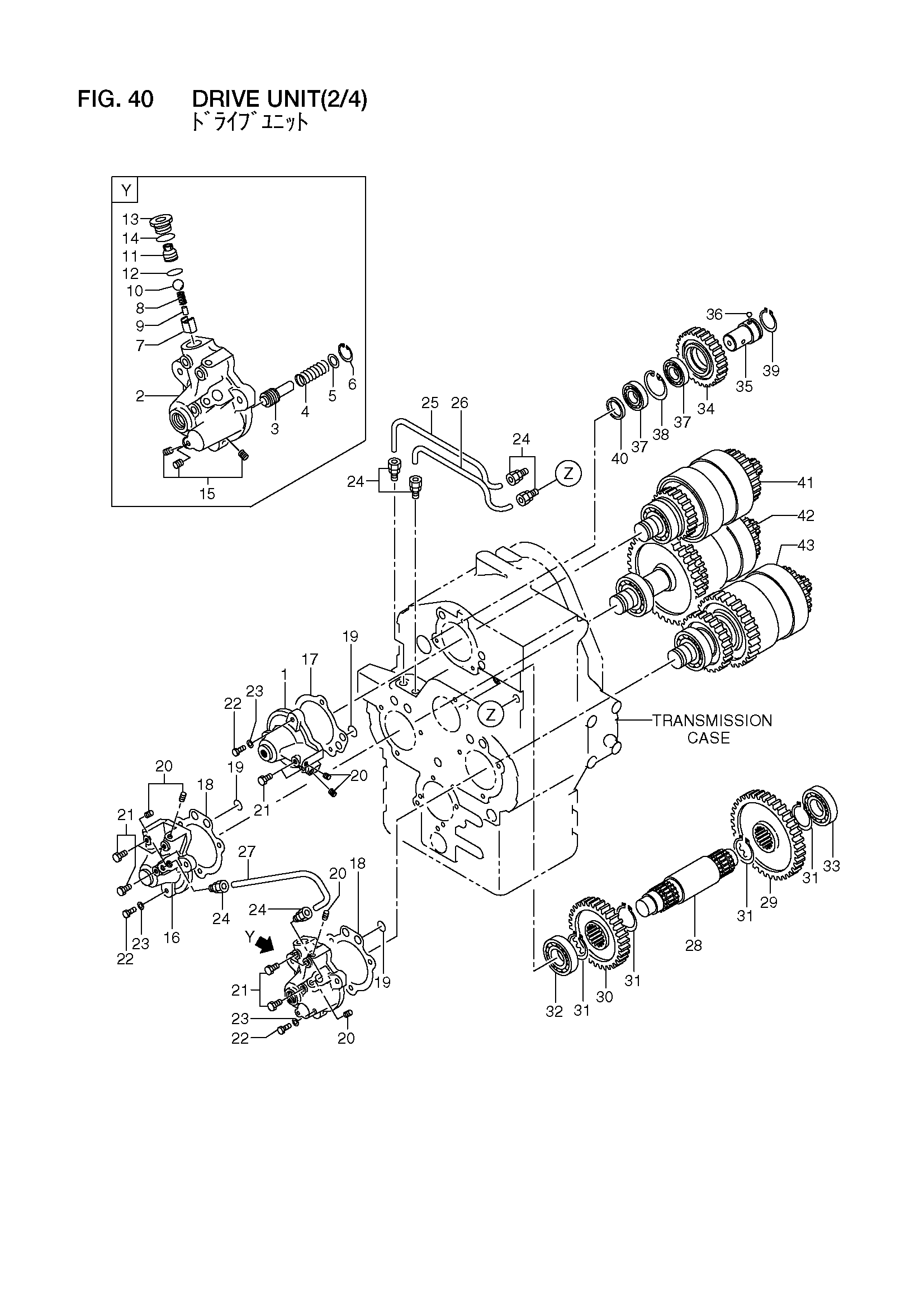

Заводская схема «Привод блок(2/4)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16562-50001 | Привод блок в сборе | 1 |
| A2 | 16422-50352 | Крышка в сборе | 1 |
| 1 | 16422-52382 | Колпачок, дистрибутор | 1 |
| 2 | 16422-53541 | Колпачок, дистрибутор | 1 |
| 3 | 16422-53561 | Золотник | 1 |
| 4 | 16422-53551 | Пружина | 1 |
| 5 | 26063-02111 | Шайба | 1 |
| 6 | 02110-00026 | Кольцо, стопорный | 1 |
| 7 | 16422-53581 | Направляющая, пружина | 1 |
| 8 | 16662-52861 | Пружина | 1 |
| 9 | 16422-53591 | Шток | 1 |
| 10 | 03190-00016 | Шарик | 1 |
| 11 | 16552-52071 | Сиденье | 1 |
| 12 | 16422-52631 | Уплотнительное кольцо | 1 |
| 13 | 16682-52131 | Пробка | 1 |
| 14 | 03300-00224 | Уплотнительное кольцо | 1 |
| 15 | 14813-82411 | Пробка | 3 |
| 16 | 16422-53192 | Колпачок, дистрибутор | 1 |
| 17 | 16422-52441 | Прокладка | 1 |
| 18 | 16422-53201 | Прокладка | 2 |
| 19 | 03300-00150 | Уплотнительное кольцо | 6 |
| 20 | 14813-82421 | Пробка | 9 |
| 21 | 24047-92111 | Пробка | 6 |
| 22 | 01110-10040 | Болт | 9 |
| 23 | 02010-00010 | Шайба | 9 |
| 24 | 16402-52862 | Разъём | 6 |
| 25 | 16422-53261 | Трубка | 1 |
| 26 | 16422-53281 | Трубка | 1 |
| 27 | 16422-53351 | Трубка | 1 |
| 28 | 16752-52981 | Вал, направляющее колесо | 1 |
| 29 | 16752-53301 | Шестерня | 1 |
| 30 | 16562-52111 | Шестерня | 1 |
| 31 | 02100-00060 | Кольцо, стопорный | 4 |
| 32 | 16752-53011 | Подшипник | 1 |
| 33 | 16752-53021 | Подшипник | 1 |
| 34 | 16562-52101 | Шестерня | 1 |
| 35 | 16422-52911 | Вал | 1 |
| 36 | 03190-00010 | Шарик | 1 |
| 37 | 03001-06009 | Подшипник | 2 |
| 38 | 02110-00075 | Кольцо, стопорный | 1 |
| 39 | 02110-00055 | Кольцо, стопорный | 1 |
| 40 | 16422-52941 | Проставка | 1 |
| 41 | NO PART NO. | Муфта (форвард и реверсе) | 1 |
| 42 | NO PART NO. | Муфта(3RD и 4TH) | 1 |
| 43 | NO PART NO. | Муфта(1ST и 2ND) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
