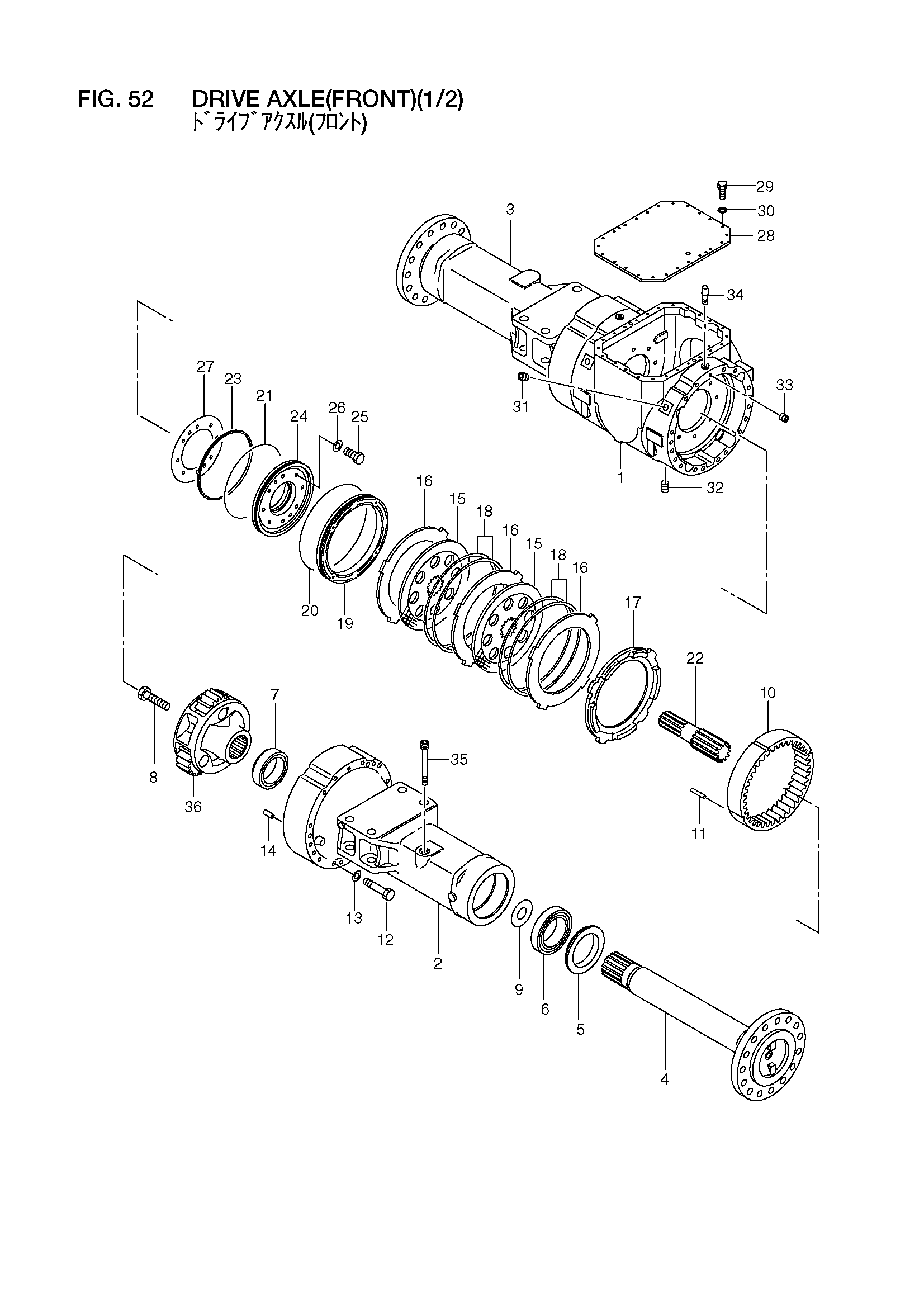

Привод мост(передний)(1/2) — HITACHI LX130-7

Заводская схема «Привод мост(передний)(1/2)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
A1	16563-00001	Мост в сборе	1
-	16563-00002	Мост в сборе	1
-	16563-00003	Мост в сборе	1
1	16563-02001	Корпус, дифф	1
2	16563-02021	Трубка, LH	1
3	16563-02031	Трубка, RH	1
4	16563-02061	Вал	2
5	16563-02071	Уплотнение, масляный	2
6	195A3-02121	Подшипник	2
7	16763-52091	Подшипник	2
8	16503-02061	Болт	2
9	16443-02101	Регулировочная шайба	2
-	16443-02111	Регулировочная шайба	2
-	16443-02121	Регулировочная шайба	2
-	16443-02131	Регулировочная шайба	6
10	16563-02151	Шестерня, кольцо	2
11	16563-02331	Палец	8
12	01116-16130	Болт	32
13	190A3-02051	Шайба	32
14	02212-16040	Палец	4
15	16563-02401	Дисковый, тормоз	4
16	16563-02111	Кольцо, тормоз	6
17	16563-02091	Пластина, концевой	2
18	16563-02281	Пружина, обратный	8
-	16563-02282	Пружина, обратный	8
19	16563-02121	Поршень	2
20	16413-02112	D кольцо	2
21	16563-02131	D кольцо	2
22	16563-02411	Шестерня и вал	2
23	16423-02181	Уплотнение	2
24	16563-02221	Фиксатор, подшипник	2
25	01106-12030	Болт	16
26	26063-02111	Шайба	16
27	16423-02221	Регулировочная шайба	4
-	16423-02231	Регулировочная шайба	4
-	16423-02241	Регулировочная шайба	4
28	16563-02381	Крышка	1
29	01116-10030	Болт	24
30	16063-53161	Шайба	24
31	14813-82451	Пробка	2
32	14813-82491	Пробка	1
33	14813-82411	Пробка	4
34	26315-43371	Блеедер	2
35	16763-02201	Указатель, уровень	1
36	16563-00201	Планет водило	2
36	16563-00202	Планет водило	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
