Диффусед освещение маяк (RLY002) — HITACHI LX130-7

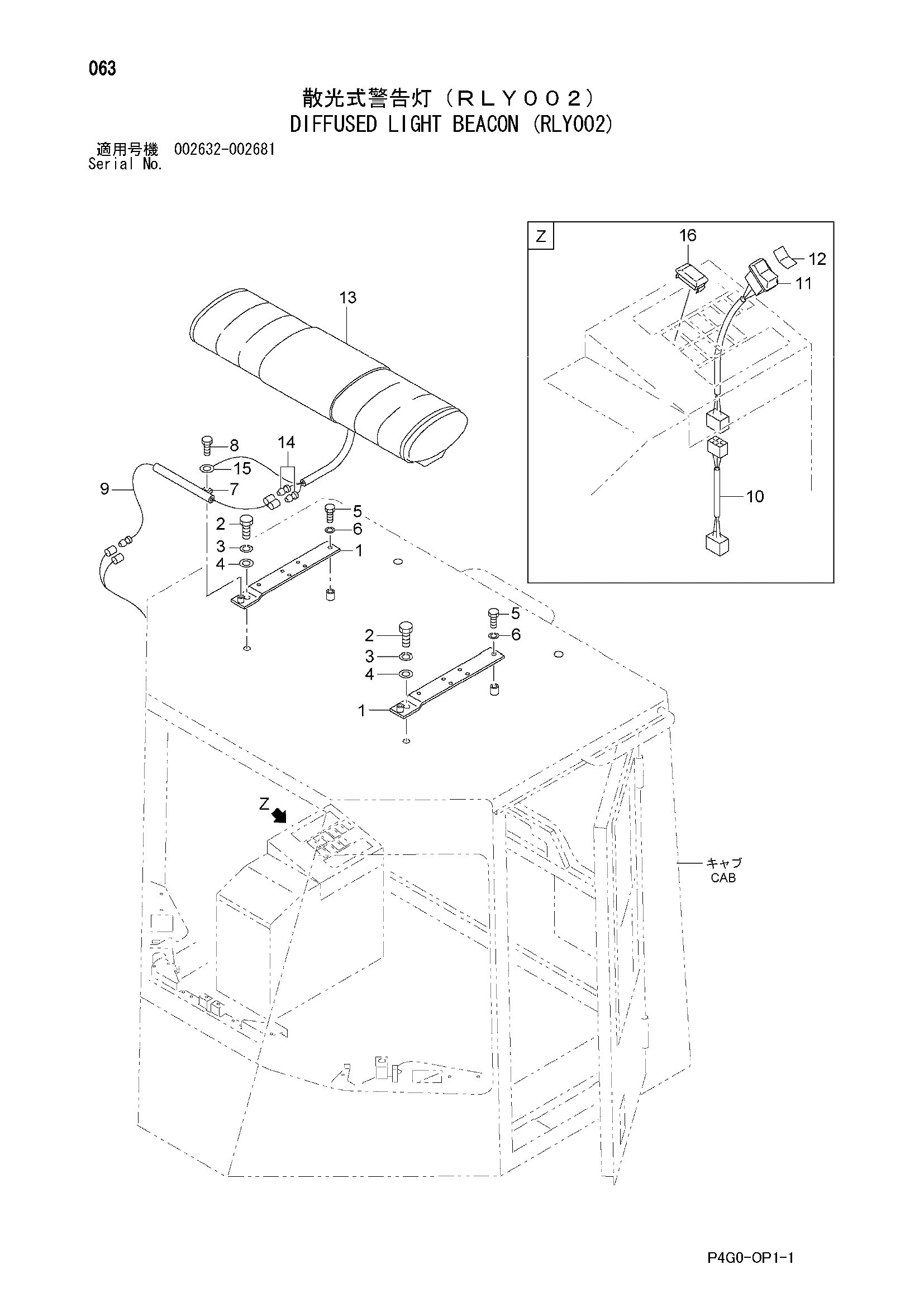

Заводская схема «Диффусед освещение маяк (RLY002)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 28836-73301 | Кронштейн | 2 |
| 2 | 01110-16025 | Болт | 2 |
| 3 | 02010-00016 | Шайба | 2 |
| 4 | 02000-00016 | Шайба | 2 |
| 5 | 01183-10025 | Болт и шайба | 2 |
| 6 | 02000-00010 | Шайба | 2 |
| 7 | 56401-62291 | Направляющая трубка | 1 |
| 8 | 01183-10020 | Болт и шайба | 1 |
| 9 | 56560-53931 | Провод жгут проводов | 1 |
| 10 | 56401-65232 | Провод жгут проводов | 1 |
| 11 | 26562-42171 | Выключатель | 1 |
| 12 | 56190-54331 | Наклейка | 1 |
| 13 | 28796-72431 | Диффусед освещение | 1 |
| 14 | 22622-42661 | Клемма | 2 |
| 15 | 56400-56561 | Разъём | 1 |
| 16 | 26562-42341 | Колпачок | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
