Двигатель крепление — HITACHI LX130-7

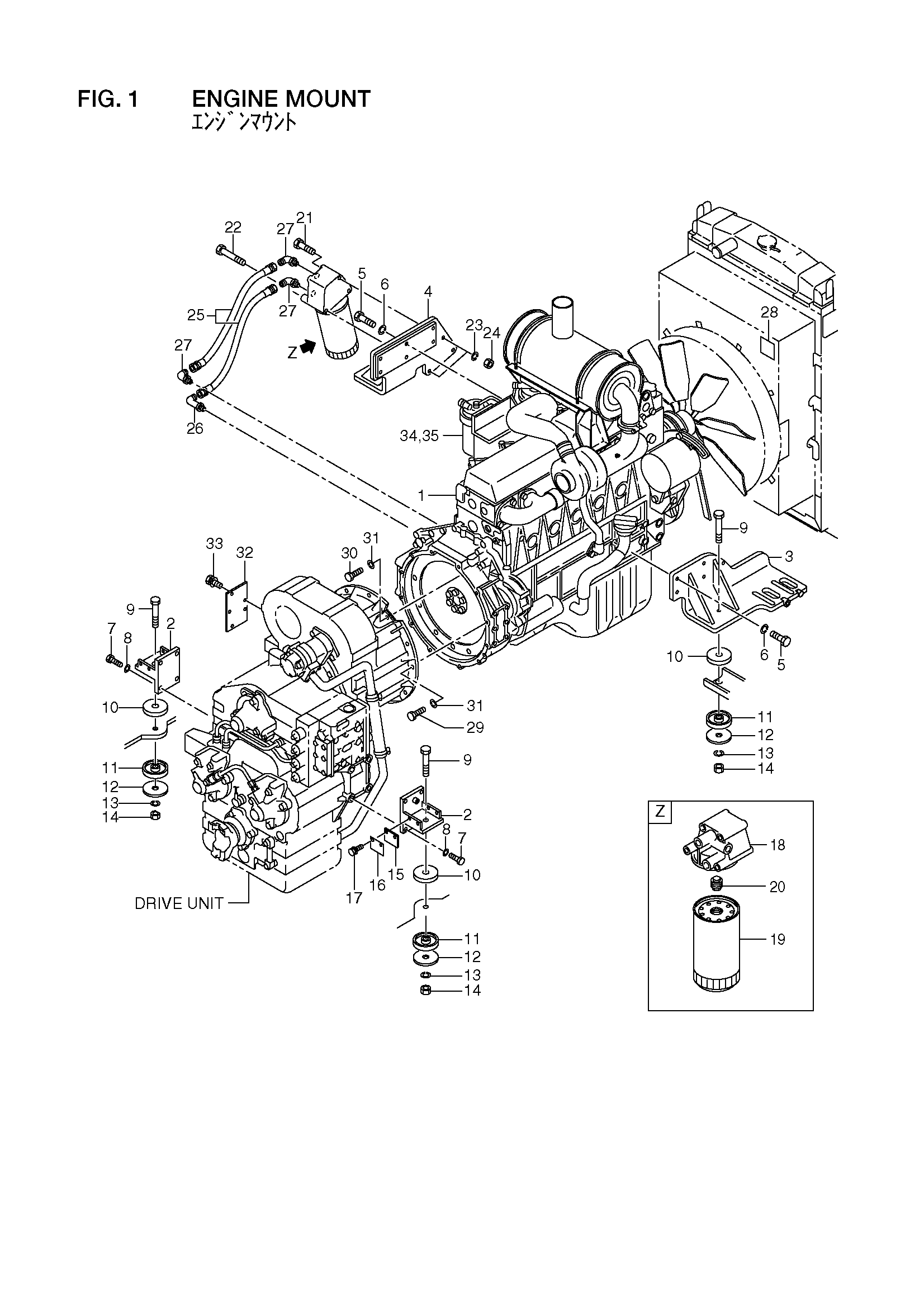

Заводская схема «Двигатель крепление» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26551-02042 | Двигатель | 1 |
| - | 26551-02043 | Двигатель | 1 |
| 2 | 26551-02131 | Кронштейн | 2 |
| 3 | 26671-02081 | Кронштейн | 1 |
| 4 | 26671-02091 | Кронштейн | 1 |
| 5 | 01116-10040 | Болт | 12 |
| 6 | 02011-00010 | Шайба | 12 |
| 7 | 01110-16040 | Болт | 8 |
| 8 | 02011-00016 | Шайба | 8 |
| 9 | 01116-16110 | Болт | 4 |
| 10 | 26611-02101 | Резиновый, крепление | 4 |
| 11 | 26611-02111 | Резиновый, крепление | 4 |
| 12 | 26601-02091 | Пластина | 4 |
| 13 | 02011-00016 | Шайба | 4 |
| 14 | 01401-10016 | Гайка | 4 |
| 15 | 26551-02111 | Пластина | 2 |
| 16 | 26551-02121 | Пластина | 0 |
| 17 | 01183-10016 | Болт с шайбой | 4 |
| A | 26551-02081 | Фильтр в сборе | 1 |
| 18 | Z-8-97222-123-0 | Головка | 1 |
| 19 | 29141-04341 | Элемент | 1 |
| 20 | Z-8-97222-125-0 | Адаптер | 1 |
| 21 | 01110-10110 | Болт | 1 |
| - | 01110-10120 | Болт | 1 |
| 22 | 01110-10150 | Болт | 2 |
| 23 | 02010-00010 | Шайба | 3 |
| 24 | 01401-00010 | Гайка | 3 |
| 25 | 26671-02051 | Шланг | 2 |
| 26 | 04150-30606 | Угловой штуцер | 1 |
| 27 | 04150-20606 | Угловой штуцер | 3 |
| 28 | 26551-07011 | Пластина, предупреждение | 1 |
| 29 | 01116-10030 | Болт | 11 |
| 30 | 01116-10025 | Болт | 12 |
| 31 | 02011-00010 | Шайба | 23 |
| 32 | 26553-82001 | Пластина | 1 |
| 33 | 01183-10020 | Болт с шайбой | 5 |
| 34 | Z-1-13200-666-2 | Фильтр, топливный | 1 |
| 35 | 29361-02601 | Элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
