Кондиционер трубопроводы(2/2)(акхр)(OP) — HITACHI LX130-7

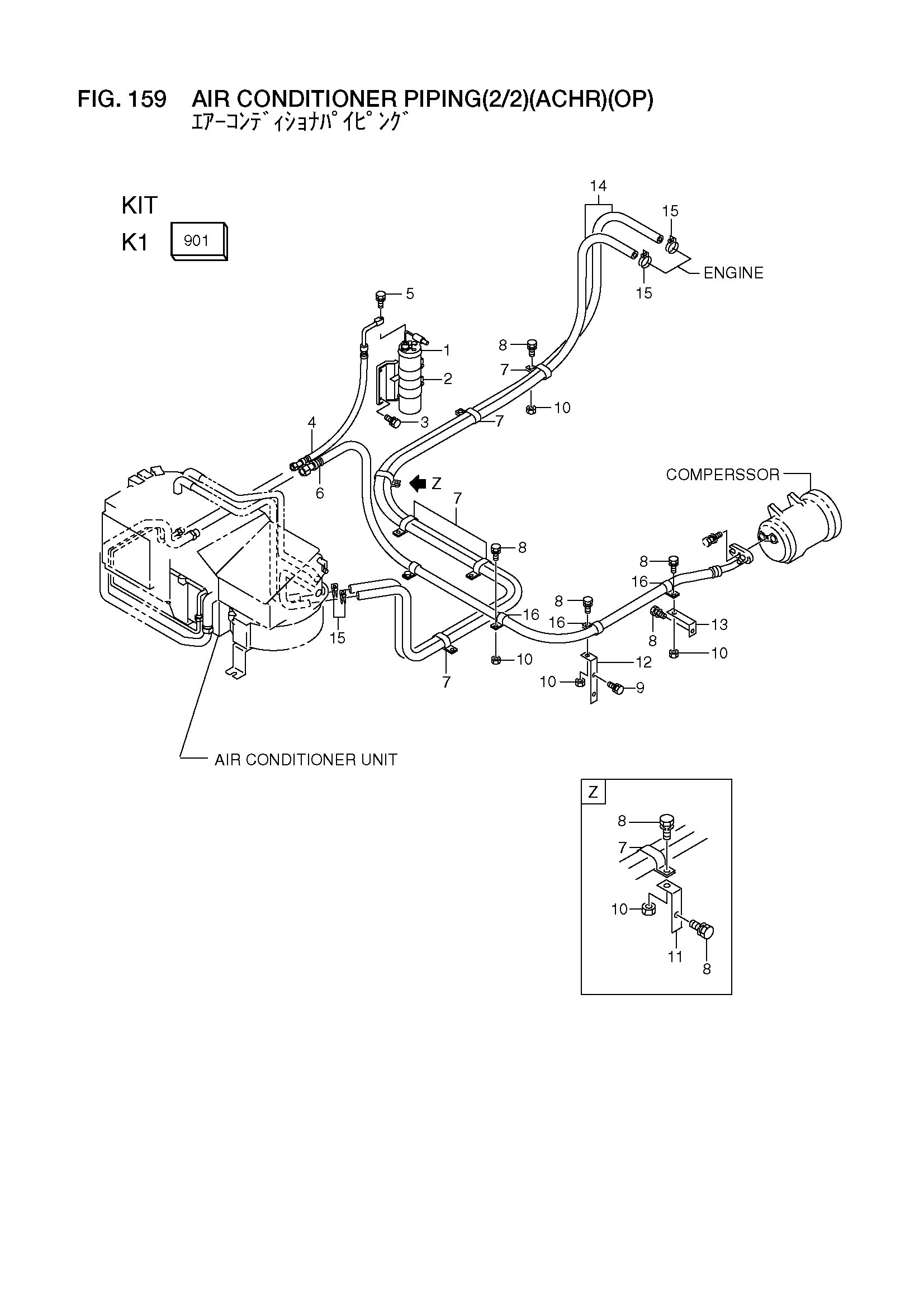

Заводская схема «Кондиционер трубопроводы(2/2)(акхр)(OP)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 901 | 26566-75041 | Комплект, воздушный CON | 1 |
| 1 | 26756-75531 | Рекеивер | 1 |
| 2 | 26756-75541 | Кронштейн | 1 |
| 3 | 01183-08016 | Болт с шайбой | 2 |
| 4 | 26756-75991 | Шланг | 1 |
| 5 | 01183-06025 | Болт с шайбой | 1 |
| 6 | 26676-72361 | Шланг | 1 |
| 7 | 26602-42231 | Зажим | 6 |
| 8 | 01183-10020 | Болт с шайбой | 8 |
| 9 | 01183-12020 | Болт с шайбой | 1 |
| 10 | 01401-00010 | Гайка | 6 |
| 11 | 26612-42081 | Кронштейн | 1 |
| 12 | 26752-42451 | Пластина | 1 |
| 13 | 26826-72021 | Кронштейн | 1 |
| 14 | 26756-75961 | Шланг | 2 |
| 15 | 24067-62251 | Зажим | 4 |
| 16 | 26602-42111 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
