Муфта(3RD и 4TH) — HITACHI LX130-7

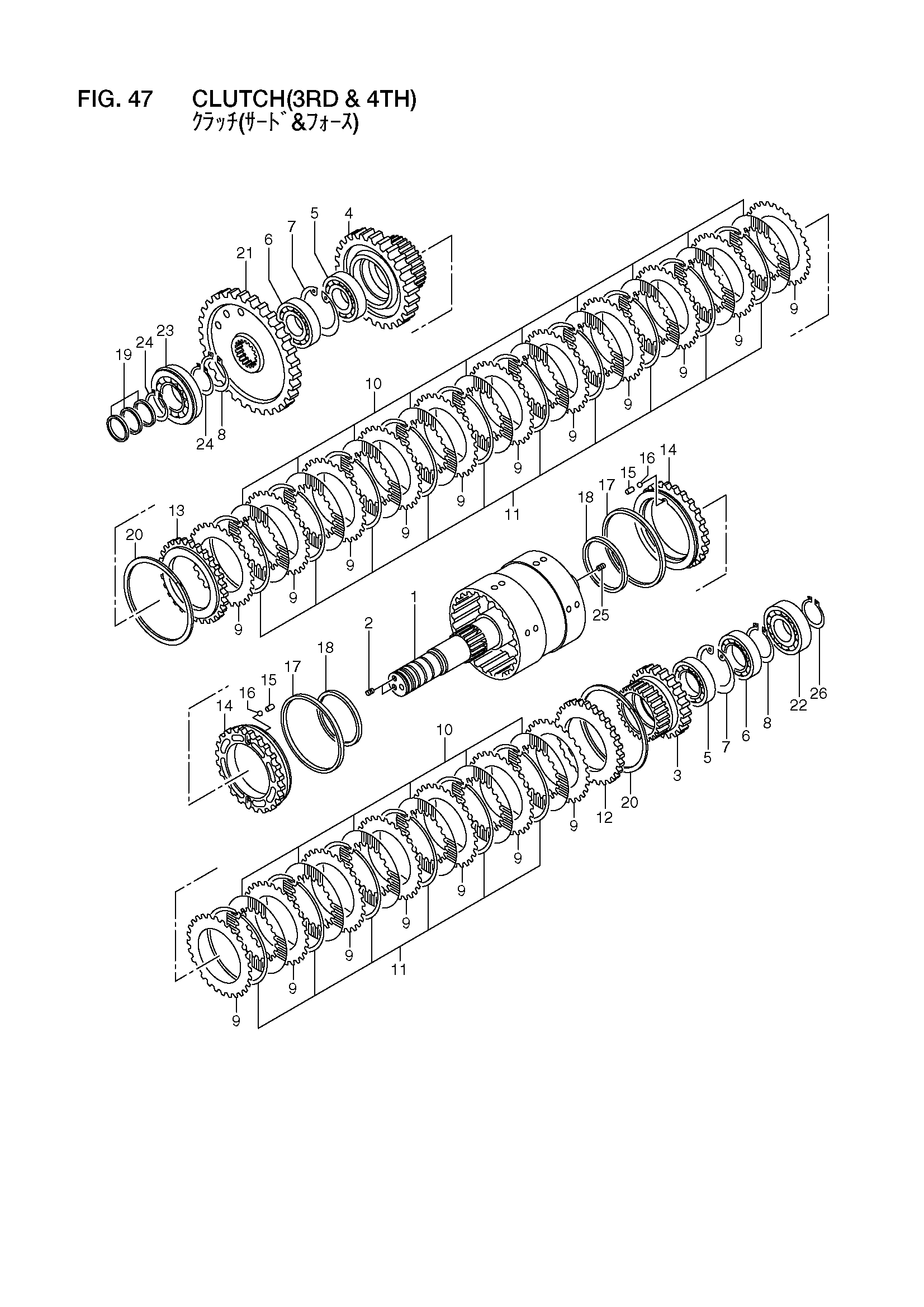

Заводская схема «Муфта(3RD и 4TH)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 16752-50332 | Вал и барабан | 1 |
| 2 | 14813-82341 | Пробка | 2 |
| 3 | 16752-52931 | Шестерня | 1 |
| 4 | 16562-52121 | Шестерня | 1 |
| 5 | 03001-06012 | Подшипник | 2 |
| 6 | 03011-06012 | Подшипник | 2 |
| 7 | 02110-00095 | Кольцо, стопорный | 2 |
| 8 | 02100-00060 | Кольцо, стопорный | 2 |
| 9 | 16422-52271 | Пластина | 18 |
| 10 | 16422-52281 | Пластина | 16 |
| 11 | 16422-52712 | Пружина | 16 |
| 12 | 16422-52351 | Пластина, концевой | 1 |
| 13 | 16422-52351 | Пластина, концевой | 1 |
| A | 16422-50372 | Поршень в сборе | 2 |
| 14 | NO PART NO. | Поршень | 2 |
| 15 | 16422-53161 | Сиденье, клапан | 4 |
| 16 | 03190-00006 | Шарик | 4 |
| 17 | 16422-53701 | Кольцо, уплотнение | 2 |
| 18 | 16422-53741 | Кольцо, уплотнение | 2 |
| 19 | 16422-52741 | Кольцо, уплотнение | 3 |
| 20 | 16832-53031 | Кольцо, стопорный | 2 |
| 21 | 16752-52971 | Шестерня | 1 |
| 22 | 03000-06309 | Подшипник | 1 |
| 23 | 03006-06310 | Подшипник | 1 |
| 24 | 02100-00050 | Кольцо, стопорный | 2 |
| 25 | 14813-82331 | Пробка | 1 |
| 26 | 02100-00045 | Кольцо, стопорный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
