Электрооборудование(реле и выключатель) — HITACHI LX130-7

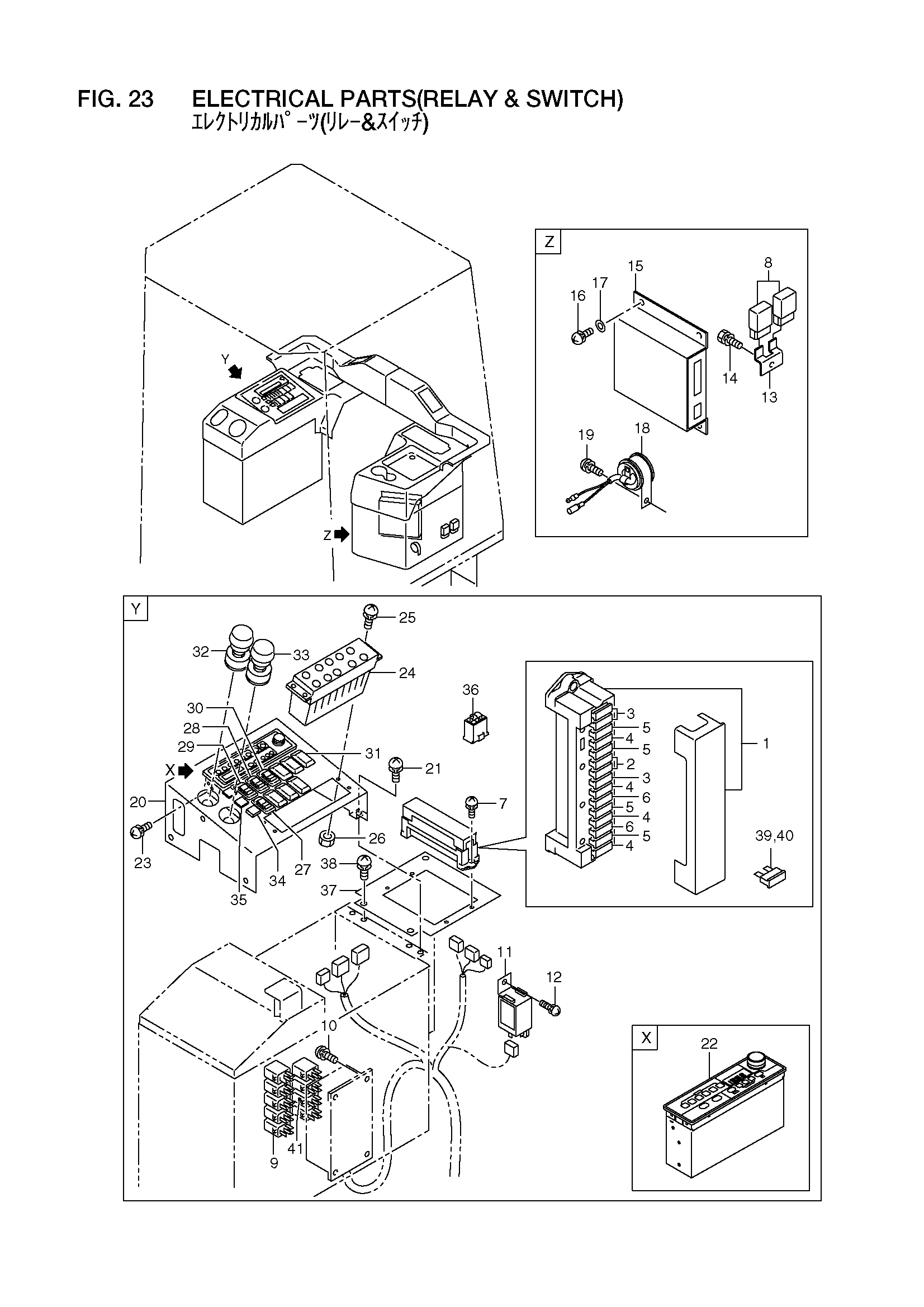

Заводская схема «Электрооборудование(реле и выключатель)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26752-42252 | Короб, предохранитель | 1 |
| 2 | 26662-42631 | Предохранитель | 2 |
| 3 | 26792-42411 | Предохранитель | 3 |
| 4 | 26662-42641 | Предохранитель | 4 |
| 5 | 26662-42651 | Предохранитель | 4 |
| 6 | 26752-47041 | Предохранитель | 2 |
| 7 | 01033-06020 | Винт и шайба | 2 |
| 8 | 26812-42281 | Диоде блок | 2 |
| 9 | 26192-42031 | Реле | 8 |
| 10 | 01033-06020 | Винт и шайба | 4 |
| 11 | 26602-40261 | Фласхер блок | 1 |
| - | 24352-42552 | Фласхер блок | 1 |
| 12 | 01033-05016 | Винт и шайба | 1 |
| - | 01033-06016 | Винт и шайба | 1 |
| 13 | 26552-42461 | Кронштейн | 1 |
| 14 | 01183-08016 | Болт с шайбой | 1 |
| 15 | 26832-42351 | ATC блок | 1 |
| - | 26832-42352 | ATC блок | 1 |
| 16 | 01033-08016 | Винт и шайба | 4 |
| 17 | 02000-00008 | Шайба | 4 |
| 18 | 26312-42261 | Зуммер | 1 |
| 19 | 01033-05016 | Винт и шайба | 1 |
| 20 | 26562-42311 | Панель, выключатель | 1 |
| 21 | 01033-08016 | Винт и шайба | 4 |
| - | 01033-08016 | Винт и шайба | 2 |
| - | 01183-08016 | Болт с шайбой | 2 |
| 22 | 26556-72321 | Радио | 1 |
| - | 26566-72501 | Радио | 1 |
| 23 | 01033-05012 | Винт и шайба | 4 |
| 24 | 26756-71131 | Управление блок | 1 |
| 25 | 01033-05016 | Винт и шайба | 4 |
| 26 | 01400-00005 | Гайка | 4 |
| 27 | 26562-42161 | Выключатель | 1 |
| 28 | 26562-42191 | Выключатель | 1 |
| 29 | 26562-42201 | Выключатель | 1 |
| 30 | 26562-42211 | Выключатель | 1 |
| 31 | 26562-42341 | Колпачок | 6 |
| 32 | 26756-73591 | Выключатель, стеклоочиститель | 1 |
| 33 | 26756-73601 | Выключатель, стеклоочиститель | 1 |
| 34 | 26812-42631 | Фонарь, пилотный | 1 |
| 35 | 296A2-47201 | Колпачок | 2 |
| 36 | 26552-42391 | Разъём | 1 |
| 37 | 26562-42321 | Пластина | 1 |
| 38 | 01033-08016 | Винт и шайба | 3 |
| 39 | 26662-42641 | Предохранитель | 1 |
| 40 | 26662-42651 | Предохранитель | 1 |
| 41 | 26192-42031 | Реле | 1 |
| - | 29382-47051 | Реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
