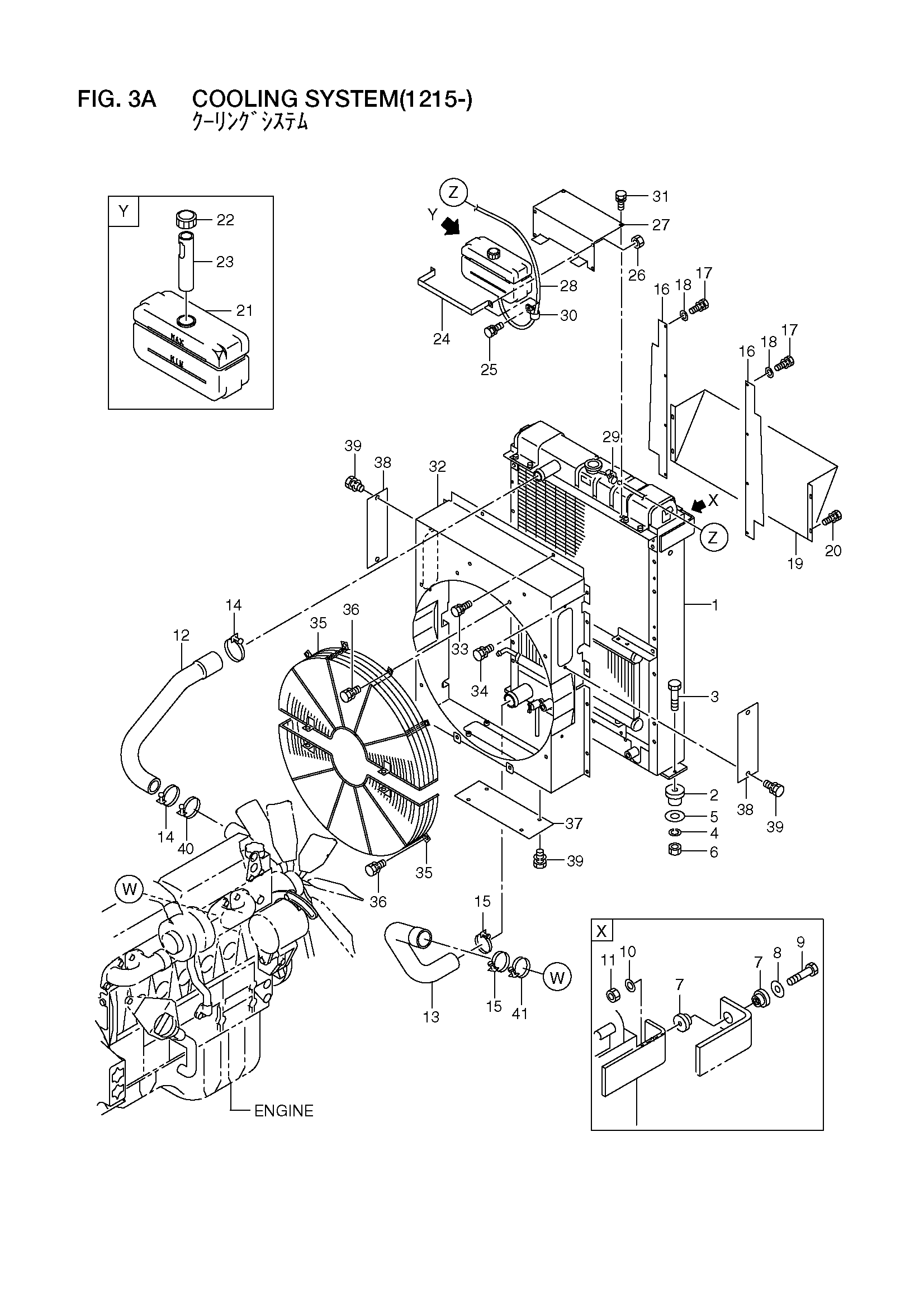

Охлаждение система(1215-) — HITACHI LX130-7

Заводская схема «Охлаждение система(1215-)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26552-10202	Радиатор	1
2	26602-12011	Резиновый, крепление	2
3	01116-12080	Болт	2
4	02011-00012	Шайба	2
5	26602-12021	Шайба	2
6	01401-10012	Гайка	2
7	26752-12151	Резиновый, крепление	4
8	26602-12021	Шайба	2
9	01116-12080	Болт	2
10	02011-00012	Шайба	2
11	01401-10012	Гайка	2
12	26552-12041	Шланг	1
13	26552-12051	Шланг	1
14	24067-62331	Зажим	2
15	26607-63291	Зажим	2
16	26552-12061	Крышка	2
-	26552-12061	Крышка	3
17	01183-08016	Болт с шайбой	8
18	02000-00008	Шайба	8
19	26752-12021	Кожух	1
20	01183-08016	Болт с шайбой	2
A	26752-12101	Расширительный бачок в сборе	1
21	NO PART NO.	Корпус	1
22	26752-17011	Колпачок	1
23	NO PART NO.	Баффле	1
24	26752-12071	Ремень	1
25	01183-10016	Болт с шайбой	2
26	01401-00010	Гайка	2
27	26552-12032	Кронштейн	1
-	26552-12033	Кронштейн	1
28	26612-12051	Шланг	1
29	04911-00012	Зажим	2
30	26602-42051	Зажим	1
31	01183-10016	Болт	4
32	26562-12101	Схроуд, вентилятор	1
33	01183-06020	Болт с шайбой	2
34	01183-10025	Болт с шайбой	12
-	01183-10020	Болт с шайбой	12
35	26672-12291	Защита, вентилятор	2
36	01183-10025	Болт с шайбой	10
-	01183-10020	Болт с шайбой	10
37	26672-12311	Крышка	1
38	26672-12321	Крышка	2
39	01183-10020	Болт с шайбой	8
40	24067-62331	Зажим	1
41	26607-63291	Зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
