Радиатор(-1214) — HITACHI LX130-7

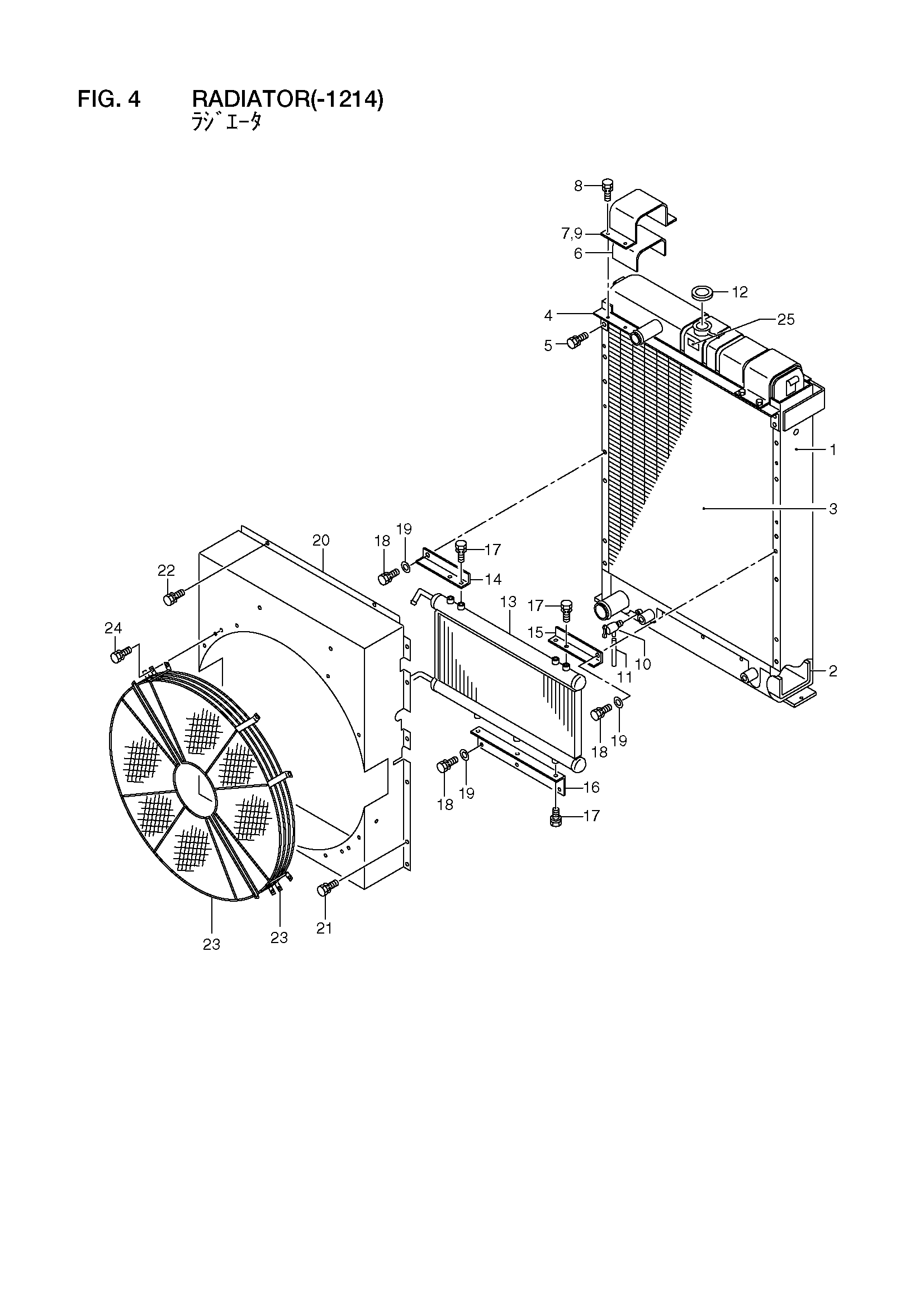

Заводская схема «Радиатор(-1214)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26552-10201 | Радиатор в сборе | 1 |
| 1 | 26552-17051 | Рама | 1 |
| 2 | 26512-17021 | Манжета | 1 |
| 3 | 26552-17041 | Коре | 1 |
| 4 | 26552-17031 | Балка | 1 |
| 5 | 01100-08025 | Болт | 4 |
| 6 | 26512-17051 | Манжета | 2 |
| 7 | 26512-17061 | Держатель | 2 |
| 8 | 01100-10025 | Болт | 8 |
| 9 | 26512-17071 | Линер | 16 |
| 10 | 26512-17081 | Пробка | 1 |
| 11 | 26512-17091 | Шланг | 1 |
| 12 | 26512-17101 | Колпачок, радиатор | 1 |
| 13 | 26552-17021 | Радиатор, масляный | 1 |
| 14 | 26512-17121 | Кронштейн | 1 |
| 15 | 26512-17131 | Кронштейн | 1 |
| 16 | 26512-17141 | Кронштейн | 1 |
| 17 | 26512-17151 | Болт | 7 |
| 18 | 01100-10016 | Болт | 5 |
| 19 | 02000-00010 | Шайба | 5 |
| 20 | 26552-17011 | Направляющая | 1 |
| 21 | 01100-08012 | Болт | 12 |
| 22 | 01100-06016 | Болт | 2 |
| 23 | 26552-17001 | Защитный кожух | 2 |
| 24 | 01100-08016 | Болт | 12 |
| 25 | 26512-17171 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
