Гидравлическая система(трансмиссия) — HITACHI LX130-7

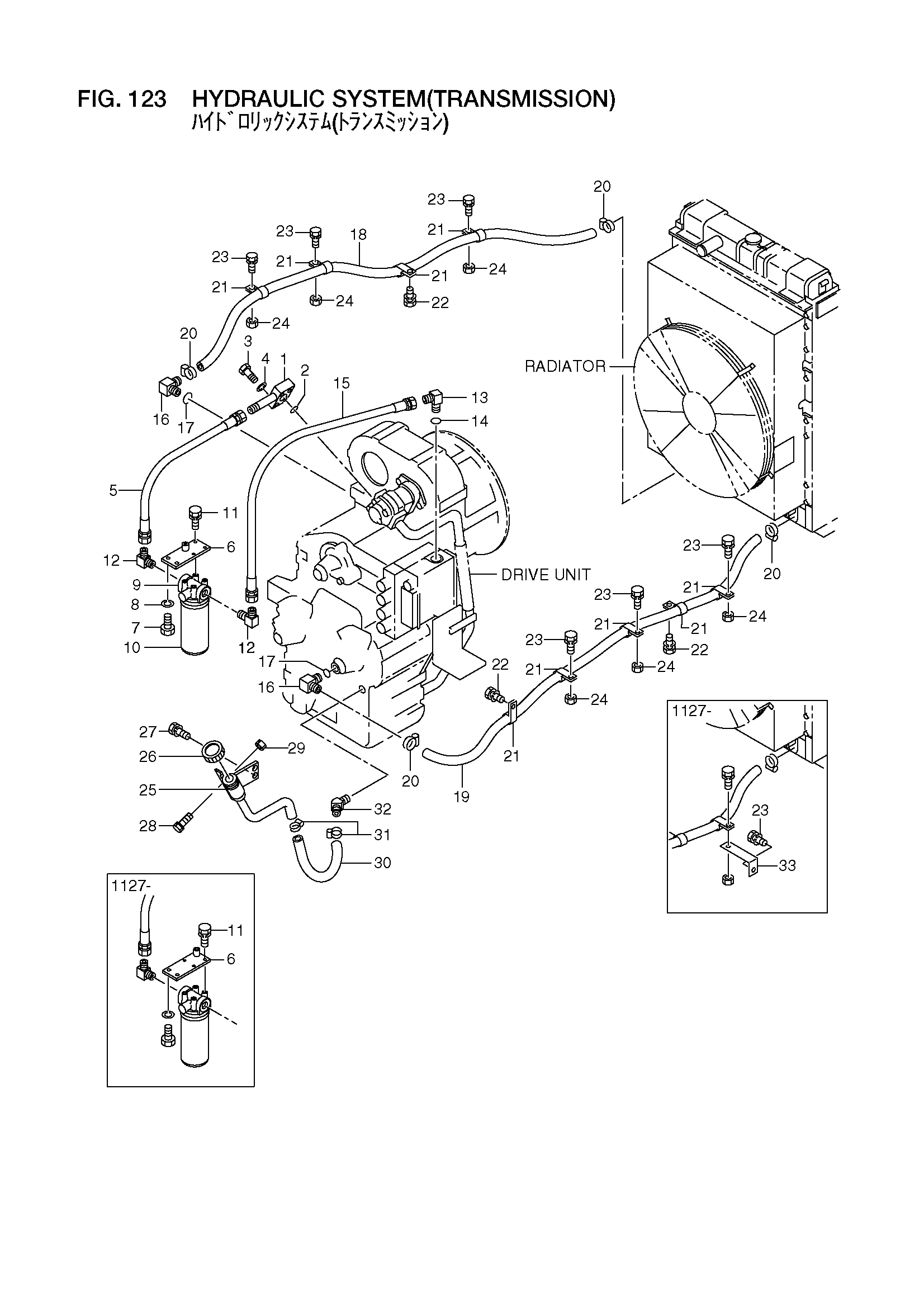

Заводская схема «Гидравлическая система(трансмиссия)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26757-80231 | Блок | 1 |
| 2 | 26607-62621 | Уплотнительное кольцо | 1 |
| - | 26607-62631 | Уплотнительное кольцо | 1 |
| 3 | 01100-10045 | Болт | 4 |
| 4 | 02010-00010 | Шайба | 4 |
| 5 | 26757-82151 | Шланг | 1 |
| 6 | 26557-80211 | Кронштейн | 1 |
| - | 26567-82041 | Кронштейн | 1 |
| 7 | 01116-12030 | Болт | 2 |
| 8 | 02010-00012 | Шайба | 2 |
| A | 26557-82041 | Фильтр в сборе | 1 |
| 9 | 26557-82061 | Головка | 1 |
| 10 | 26557-82051 | Картридж | 1 |
| 11 | 01183-10025 | Болт с шайбой | 3 |
| 12 | 04150-20606 | Угловой штуцер | 2 |
| 13 | 21787-92191 | Угловой штуцер | 1 |
| 14 | 03320-00290 | Уплотнительное кольцо | 1 |
| 15 | 26407-82011 | Шланг | 1 |
| 16 | 26385-42501 | Угловой штуцер | 2 |
| 17 | 03320-00240 | Уплотнительное кольцо | 2 |
| 18 | 26567-82001 | Шланг | 1 |
| 19 | 26567-82011 | Шланг | 1 |
| 20 | 24067-62271 | Зажим | 4 |
| - | 24067-62281 | Зажим | 4 |
| 21 | 26602-42971 | Зажим | 9 |
| - | 26507-82031 | Зажим | 9 |
| 22 | 01183-10016 | Болт с шайбой | 3 |
| 23 | 01183-10020 | Болт с шайбой | 6 |
| - | 01183-10020 | Болт с шайбой | 7 |
| 24 | 01401-00010 | Гайка | 6 |
| 25 | 26557-80201 | Трубка | 1 |
| 26 | 26757-82081 | Колпачок | 1 |
| 27 | 01183-10020 | Болт с шайбой | 2 |
| 28 | 01183-08025 | Болт с шайбой | 1 |
| 29 | 01400-00008 | Гайка | 1 |
| 30 | 04710-10025 | Шланг | 1 |
| 31 | 24067-62291 | Зажим | 2 |
| 32 | 26607-82371 | Угловой штуцер | 1 |
| 33 | 26797-62021 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
