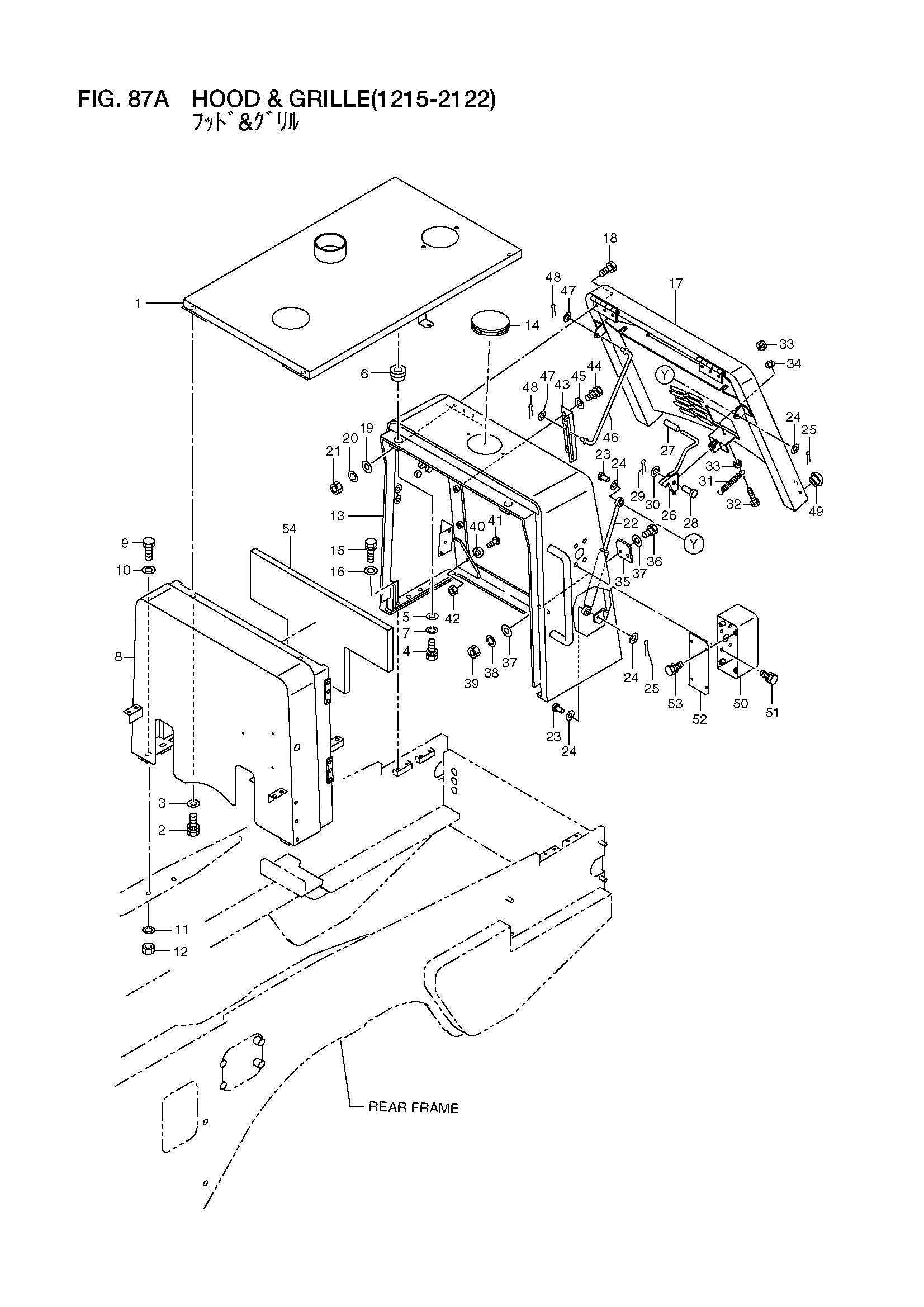

Капот и решётка(1215-2122) — HITACHI LX130-7

Заводская схема «Капот и решётка(1215-2122)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26566-40351	Капот	1
2	01183-12030	Болт с шайбой	2
3	26096-42351	Шайба	2
4	01110-12060	Болт	2
5	26602-42021	Шайба	2
6	26602-12011	Резиновый, крепление	2
7	02010-00012	Шайба	2
8	26566-40321	Опора, капот	1
9	01116-12070	Болт	4
10	26096-42351	Шайба	4
11	02011-00012	Шайба	4
12	01401-10012	Гайка	4
13	26566-40371	Опора, решётка	1
14	26196-42271	Колпачок, резиновый	2
15	01183-12030	Болт с шайбой	8
16	26096-42351	Шайба	8
17	26566-40361	Решётка	1
18	01110-10030	Болт	6
19	02000-00010	Шайба	6
20	02010-00010	Шайба	6
21	01401-00010	Гайка	6
22	216G6-43501	Пружина, GAS	1
23	02262-08020	Палец	2
24	02000-00008	Шайба	4
25	02200-02016	Палец, коттер	2
26	26796-43171	Ограничитель	1
27	26387-42231	Рукоятка	1
28	02262-10035	Палец, клевис	1
29	26067-42091	Палец, стопорный	1
30	02000-00010	Шайба	1
31	26604-13251	Пружина	1
32	01120-06060	Болт	1
33	01400-00006	Гайка	2
34	02010-00006	Шайба	1
35	26756-42381	Ограничитель	1
36	01110-10030	Болт с шайбой	2
37	02000-00010	Шайба	4
38	02010-00010	Шайба	2
39	01401-00010	Гайка	2
40	26096-42411	Резиновый, амортизатор	2
41	01030-05020	Винт	2
42	01400-00005	Гайка	2
43	26796-43311	Кронштейн	1
44	01183-10030	Болт с шайбой	2
45	26606-52721	Шайба	2
46	26796-43301	Шток	1
47	02000-00008	Шайба	2
48	02200-02016	Палец, коттер	2
49	26426-78221	Крышка	2
50	26752-40211	Кронштейн, фонарь	2
51	01183-12030	Болт с шайбой	8
52	26752-42111	Крышка	2
53	01183-08016	Болт с шайбой	8
54	26566-42561	Коврик	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
