Трубопроводы комплект с тхрее золотник клапан(AP3)(OP) — HITACHI LX130-7

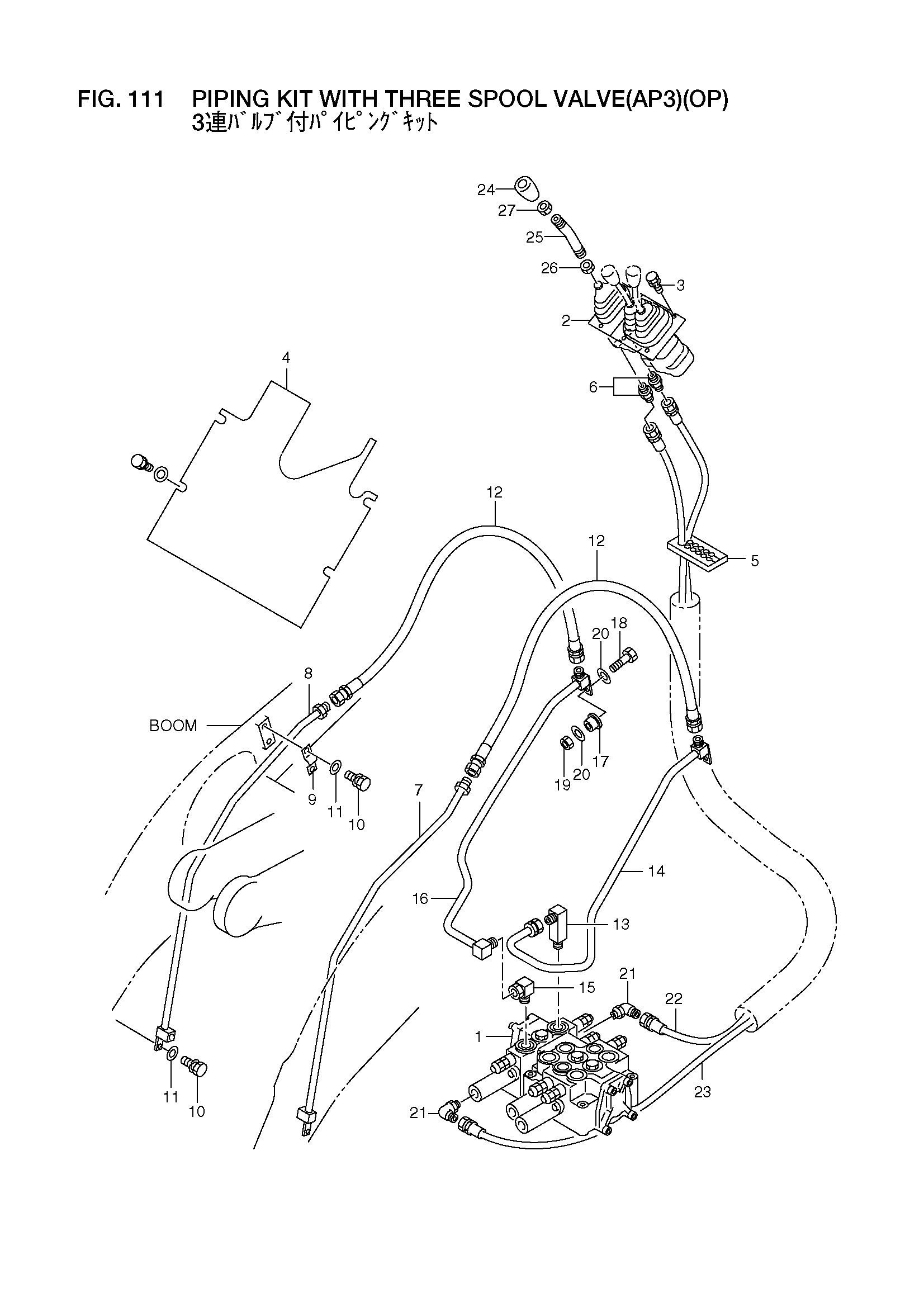

Заводская схема «Трубопроводы комплект с тхрее золотник клапан(AP3)(OP)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56550-50031 | Гидрораспределитель | 1 |
| 2 | 56550-50042 | Клапан, мппк | 1 |
| 3 | 01183-08016 | Болт с шайбой | 6 |
| 4 | 56560-50311 | Крышка | 1 |
| - | 56560-50391 | Крышка | 1 |
| 5 | 56550-50141 | Резиновая прокладка | 1 |
| 6 | 21777-62981 | Адаптер | 2 |
| 7 | 56500-53633 | Трубка, LH | 1 |
| 8 | 56500-53693 | Трубка, RH | 1 |
| 9 | 56600-53051 | Хомут | 2 |
| 10 | 01183-10030 | Болт | 6 |
| 11 | 02000-00010 | Шайба | 6 |
| 12 | 56560-50291 | Шланг | 2 |
| 13 | 04150-30606 | Угловой штуцер | 1 |
| 14 | 56560-50271 | Трубка | 1 |
| 15 | 04151-20606 | Угловой штуцер | 1 |
| 16 | 56560-50281 | Трубка | 1 |
| 17 | 26407-32001 | Крепление, резиновый | 2 |
| 18 | 01183-10050 | Болт | 2 |
| 19 | 01401-00010 | Гайка | 2 |
| 20 | 26606-52721 | Шайба | 4 |
| 21 | 04150-20202 | Угловой штуцер | 2 |
| 22 | 26567-42061 | Шланг | 1 |
| 23 | 26567-42071 | Шланг | 1 |
| 24 | 26607-42091 | Рукоятка | 1 |
| 25 | 56550-50181 | Рычаг | 1 |
| 26 | 01400-00012 | Гайка | 1 |
| 27 | 26607-42561 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
