SH клапан(основной насос) — HITACHI LX130-7

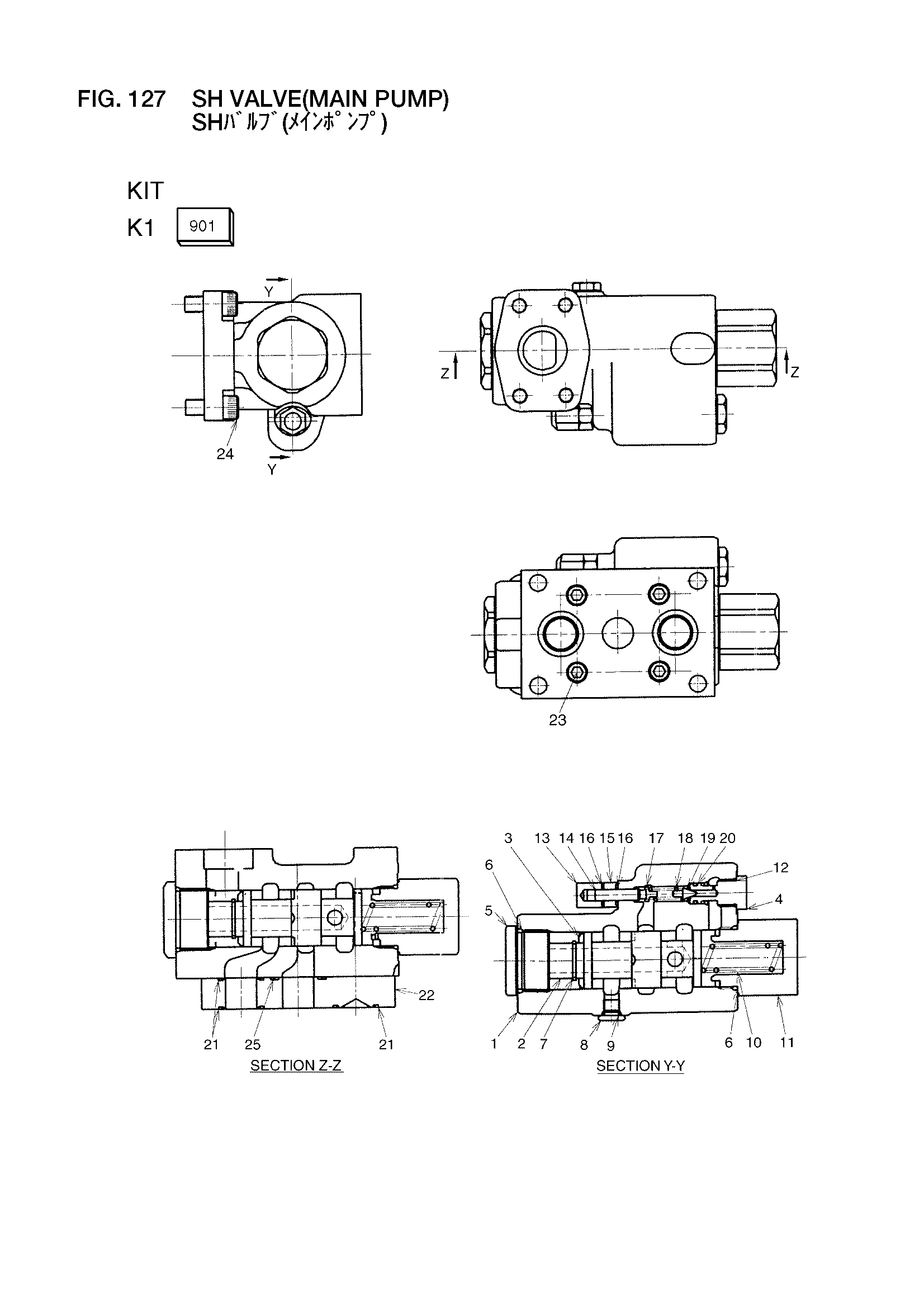

Заводская схема «SH клапан(основной насос)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26757-17261 | SH клапан в сборе | 1 |
| 901 | 26757-17331 | Комплект, репаир | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | NO PART NO. | Золотник | 1 |
| 3 | 26807-17081 | Тарельчатый клапан | 1 |
| 4 | 26907-17701 | Пробка | 1 |
| 5 | 26807-17091 | Пробка | 1 |
| 6 | 03320-00440 | Уплотнительное кольцо | 2 |
| 7 | 26807-17101 | Кольцо, стопорный | 1 |
| 8 | 26807-17110 | Пробка | 1 |
| 9 | 03320-00180 | Уплотнительное кольцо | 1 |
| 10 | 26807-17121 | Пружина | 1 |
| 11 | 26807-17131 | Пробка | 1 |
| 12 | 03320-00180 | Уплотнительное кольцо | 1 |
| 13 | 26907-17341 | Гайка | 1 |
| 14 | 26907-17321 | Винт | 1 |
| 15 | 26907-17331 | Гайка | 1 |
| 16 | 03300-00120 | Уплотнительное кольцо | 2 |
| 17 | 26907-17311 | Направляющая | 1 |
| 18 | 26907-17351 | Пружина | 1 |
| 19 | 26907-17301 | Коне | 1 |
| 20 | 03320-00120 | Уплотнительное кольцо | 1 |
| 21 | 26757-17301 | Уплотнительное кольцо | 4 |
| 22 | 26807-17141 | Адаптер | 1 |
| 23 | 26807-17151 | Болт | 4 |
| 24 | 26757-17311 | Болт | 4 |
| 25 | 26757-17321 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
