Кхаргинг насос — HITACHI LX130-7

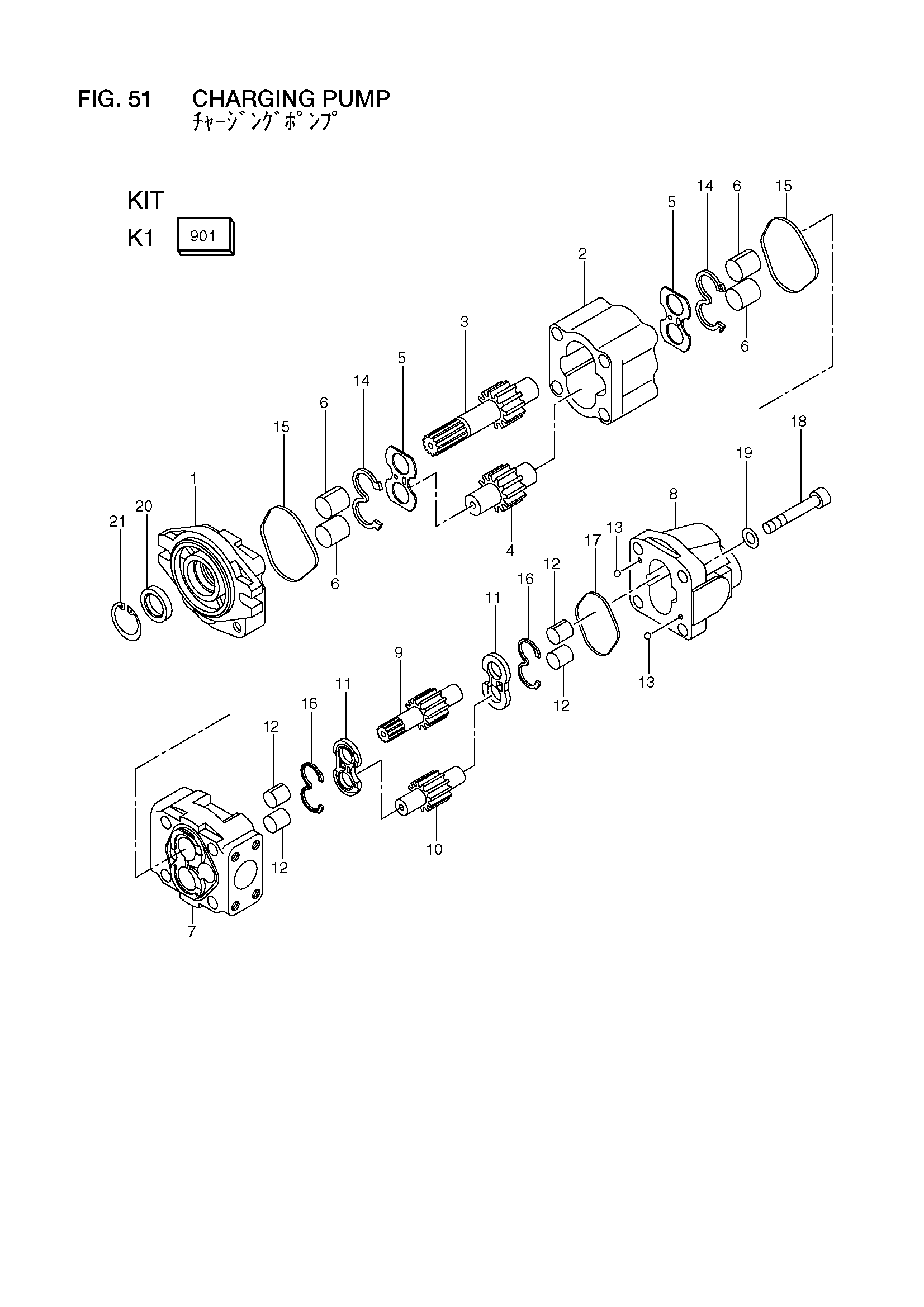

Заводская схема «Кхаргинг насос» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 16552-52011 | Кхаргинг насос в сборе | 1 |
| 901 | 16552-57091 | Комплект, уплотнение | 1 |
| 1 | NO PART NO. | Крышка | 1 |
| 2 | NO PART NO. | Корпус, (1) | 1 |
| 3 | NO PART NO. | Шестерня, (1) | 1 |
| 4 | NO PART NO. | Шестерня, (1) | 1 |
| 5 | NO PART NO. | Пластина, боковой, (1) | 2 |
| 6 | NO PART NO. | Втулка, (1) | 4 |
| 7 | NO PART NO. | Пластина, адаптер | 1 |
| 8 | NO PART NO. | Корпус, (2) | 1 |
| 9 | NO PART NO. | Шестерня, (2) | 1 |
| 10 | NO PART NO. | Шестерня, (2) | 2 |
| 11 | NO PART NO. | Пластина, боковой, (2) | 2 |
| 12 | NO PART NO. | Втулка, (2) | 4 |
| 13 | 03190-00007 | Шарик, стальной | 2 |
| 14 | 16402-57251 | Прокладка | 2 |
| 15 | 16402-57261 | Прокладка | 2 |
| 16 | 16422-57221 | Прокладка | 2 |
| 17 | 16422-57231 | Прокладка | 1 |
| 18 | 01171-12155 | Болт | 4 |
| 19 | 16402-57241 | Шайба | 4 |
| 20 | 16402-57271 | Уплотнение | 1 |
| 21 | 16422-57261 | Кольцо, стопорный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
