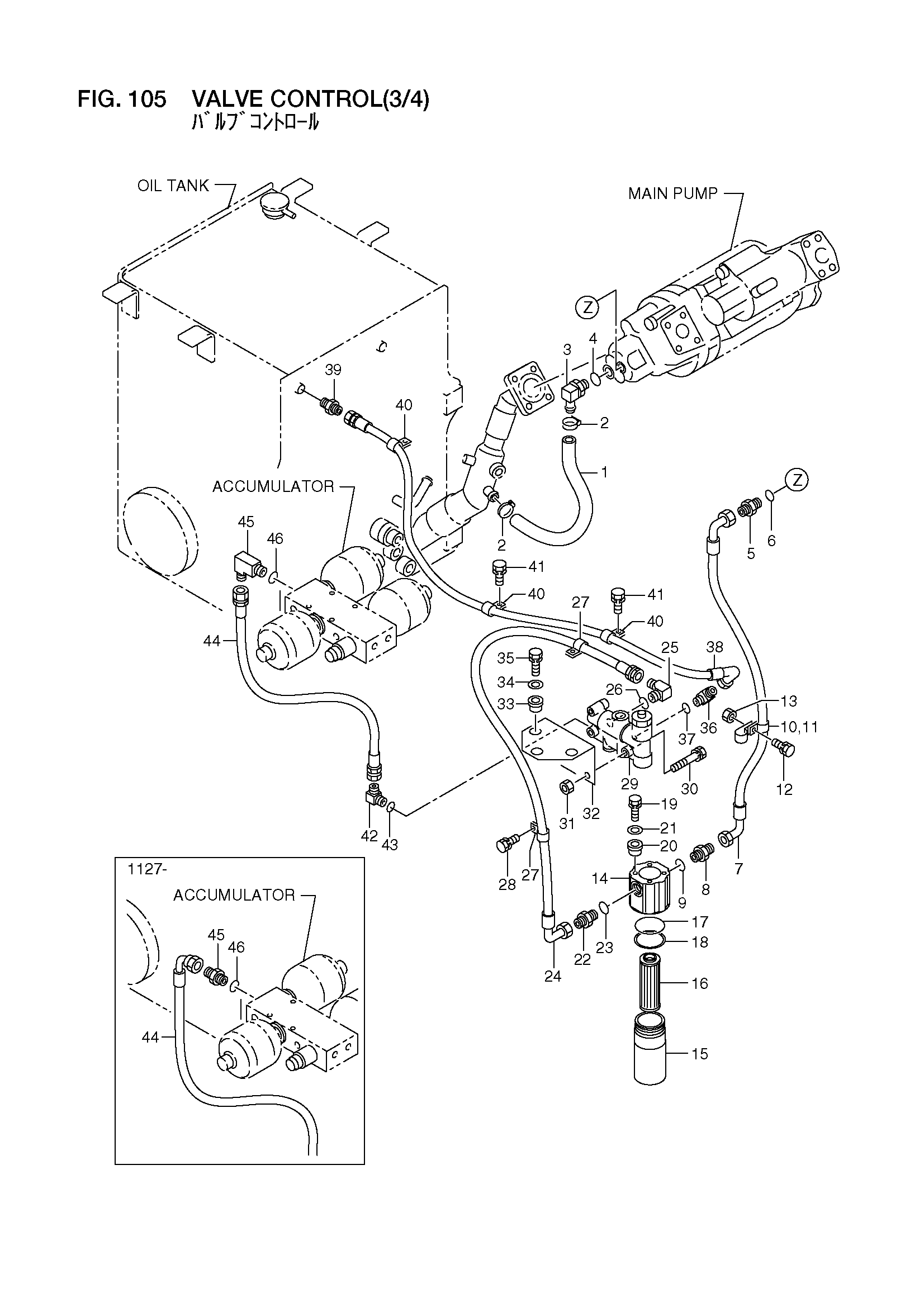

Клапан управление(3/4) — HITACHI LX130-7
Заводская схема «Клапан управление(3/4)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 04710-06035 | Шланг | 1 |
| - | 04710-06033 | Шланг | 1 |
| 2 | 24067-62281 | Зажим | 2 |
| 3 | 26385-42501 | Угловой штуцер | 1 |
| 4 | 03320-00240 | Уплотнительное кольцо | 1 |
| 5 | 04134-20303 | Ниппель | 1 |
| 6 | 03320-00140 | Уплотнительное кольцо | 1 |
| 7 | 26567-42451 | Шланг | 1 |
| 8 | 21787-62211 | Ниппель | 1 |
| 9 | 03320-00240 | Уплотнительное кольцо | 1 |
| 10 | 26507-82021 | Зажим | 1 |
| 11 | 26602-42081 | Зажим | 1 |
| 12 | 01183-10020 | Болт с шайбой | 1 |
| 13 | 01401-00010 | Гайка | 1 |
| A | 26557-42461 | Фильтр в сборе | 1 |
| 14 | 26557-42481 | Головка | 1 |
| 15 | 26557-42491 | Корпус | 1 |
| 16 | 26557-42471 | Элемент | 1 |
| 17 | 03350-00650 | Уплотнительное кольцо | 1 |
| 18 | 26557-42511 | Кольцо, задний UP | 1 |
| 19 | 01183-10040 | Болт с шайбой | 4 |
| 20 | 26407-32001 | Резиновый, крепление | 4 |
| 21 | 26606-52721 | Шайба | 4 |
| 22 | 26267-62451 | Штуцер | 1 |
| 23 | 03320-00240 | Уплотнительное кольцо | 1 |
| 24 | 26567-42431 | Шланг | 1 |
| - | 26567-42481 | Шланг | 1 |
| 25 | 04150-20404 | Угловой штуцер | 1 |
| 26 | 03320-00180 | Уплотнительное кольцо | 1 |
| 27 | 26602-42951 | Зажим | 2 |
| 28 | 01183-10016 | Болт с шайбой | 1 |
| 29 | 26567-42041 | Кхаргинг клапан | 1 |
| 30 | 01183-10070 | Болт с шайбой | 3 |
| 31 | 01401-00010 | Гайка | 3 |
| 32 | 26567-42051 | Кронштейн | 1 |
| 33 | 26407-32001 | Резиновый, крепление | 3 |
| 34 | 26606-52721 | Шайба | 3 |
| 35 | 01183-10040 | Болт с шайбой | 3 |
| 36 | 04150-20202 | Угловой штуцер | 1 |
| 37 | 03320-00110 | Уплотнительное кольцо | 1 |
| 38 | 26557-42111 | Шланг | 1 |
| 39 | 04137-00202 | Ниппель | 1 |
| 40 | 26602-42071 | Зажим | 3 |
| 41 | 01183-10016 | Болт с шайбой | 2 |
| 42 | 04150-20303 | Угловой штуцер | 1 |
| 43 | 03320-00140 | Уплотнительное кольцо | 1 |
| 44 | 26567-42461 | Шланг | 1 |
| - | 26567-42101 | Шланг | 1 |
| 45 | 04150-30303 | Угловой штуцер | 1 |
| 45 | 04134-20303 | Ниппель | 1 |
| 46 | 03320-00140 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
