Кондиционер(1/2)(-1132) — HITACHI LX130-7

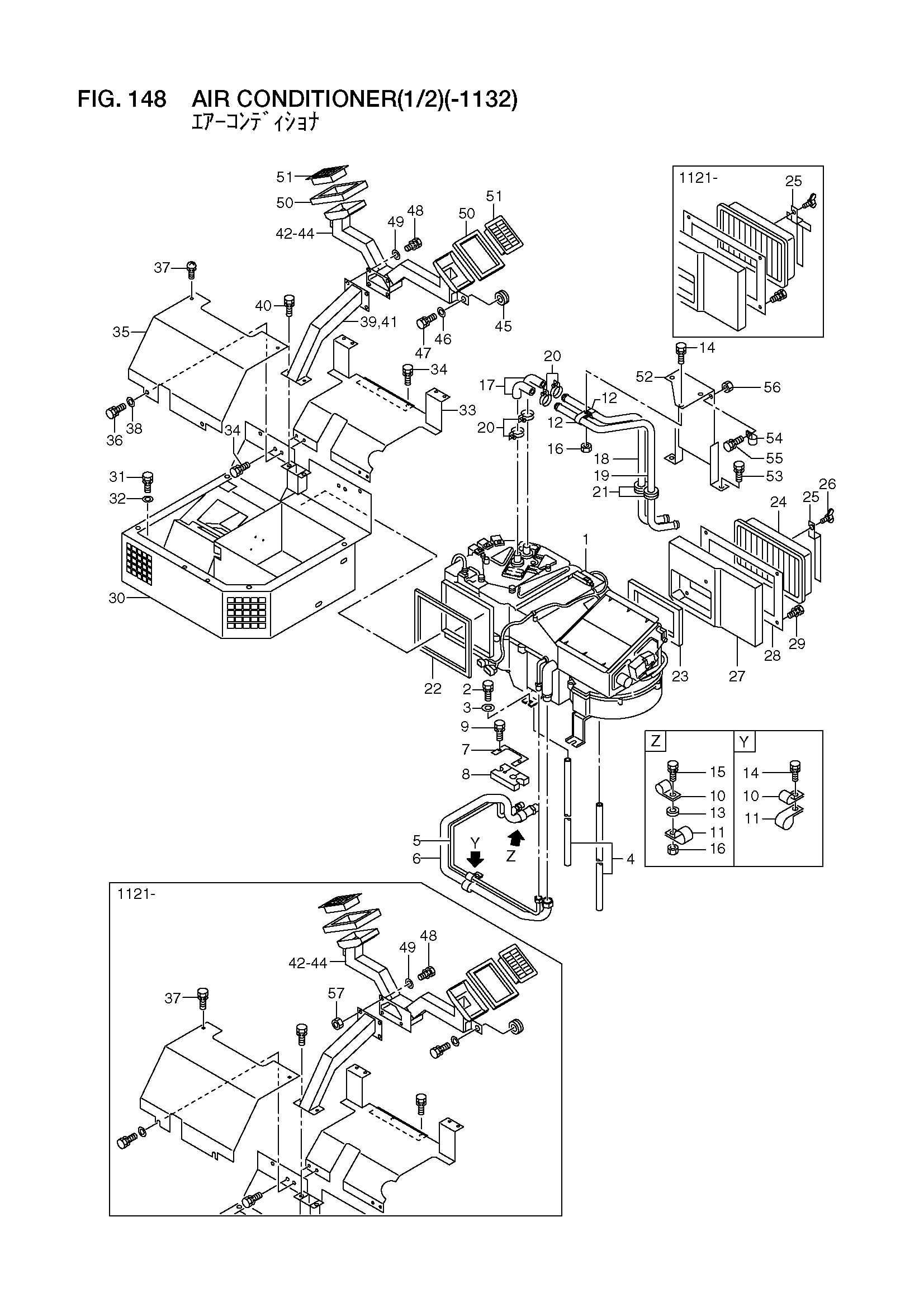

Заводская схема «Кондиционер(1/2)(-1132)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26756-71091 | Кондиционер блок | 1 |
| 2 | 01183-10020 | Болт с шайбой | 4 |
| 3 | 02000-00010 | Шайба | 4 |
| 4 | 26756-76031 | Шланг, дренажный | 2 |
| 5 | 26756-75571 | Трубка | 1 |
| 6 | 26756-75581 | Трубка | 1 |
| 7 | 26752-42511 | Пластина | 1 |
| 8 | 26756-75791 | Резиновая прокладка | 1 |
| 9 | 01183-10016 | Болт с шайбой | 2 |
| 10 | 26602-42031 | Зажим | 2 |
| 11 | 26602-42101 | Зажим | 2 |
| 12 | 26602-42091 | Зажим | 2 |
| 13 | 26702-42341 | Проставка | 1 |
| 14 | 01183-10020 | Болт с шайбой | 2 |
| 15 | 01183-10040 | Болт с шайбой | 1 |
| 16 | 01401-00010 | Гайка | 2 |
| 17 | 26756-75771 | Шланг | 2 |
| 18 | 26756-75611 | Трубка | 1 |
| 19 | 26756-75621 | Трубка | 1 |
| 20 | 24067-62261 | Зажим | 4 |
| 21 | 26756-75631 | Уплотнительная втулка | 2 |
| 22 | 03510-15075 | Спонге | 1 |
| 23 | 03510-15060 | Спонге | 1 |
| 24 | 29189-42031 | Фильтр | 1 |
| 25 | 26426-73481 | Пластина | 1 |
| - | 26566-75511 | Ограничитель | 1 |
| 26 | 26907-52401 | Болт, винг | 1 |
| 27 | 26676-72231 | Воздуховод | 1 |
| 28 | 26676-72241 | Резиновая прокладка | 1 |
| 29 | 01183-08016 | Болт с шайбой | 4 |
| 30 | 26676-70221 | Базовый, сиденье | 1 |
| 31 | 01183-10020 | Болт с шайбой | 6 |
| 32 | 26606-52721 | Шайба | 4 |
| 33 | 26676-72061 | Кронштейн | 1 |
| 34 | 01183-08016 | Болт с шайбой | 4 |
| 35 | 26676-72072 | Пластина | 1 |
| 36 | 01183-08016 | Болт с шайбой | 2 |
| 37 | 01033-06016 | Винт и шайба | 2 |
| - | 01183-06016 | Болт с шайбой | 2 |
| 38 | 02000-00008 | Шайба | 2 |
| 39 | 26566-70271 | Воздуховод | 1 |
| 40 | 01183-08016 | Болт с шайбой | 2 |
| 41 | 26566-75231 | Коврик | 1 |
| 42 | 26566-70262 | Воздуховод | 1 |
| - | 26566-70263 | Воздуховод | 1 |
| 43 | 26566-75211 | Коврик | 1 |
| 44 | 26566-75221 | Коврик | 1 |
| 45 | 26327-82071 | Крепление, резиновый | 2 |
| 46 | 21471-22311 | Шайба | 2 |
| 47 | 01100-08040 | Болт | 2 |
| 48 | 01183-08016 | Болт с шайбой | 4 |
| - | 01183-08016 | Болт с шайбой | 3 |
| 49 | 02000-00008 | Шайба | 4 |
| - | 02000-00008 | Шайба | 3 |
| 50 | 26676-72291 | Спонге | 2 |
| 51 | 25369-47031 | Решётка | 2 |
| 52 | 26756-71211 | Кронштейн | 1 |
| 53 | 01183-10025 | Болт с шайбой | 2 |
| 54 | 26602-42071 | Зажим | 1 |
| 55 | 01183-10020 | Болт с шайбой | 1 |
| 56 | 01401-00010 | Гайка | 1 |
| 57 | 01400-00008 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
