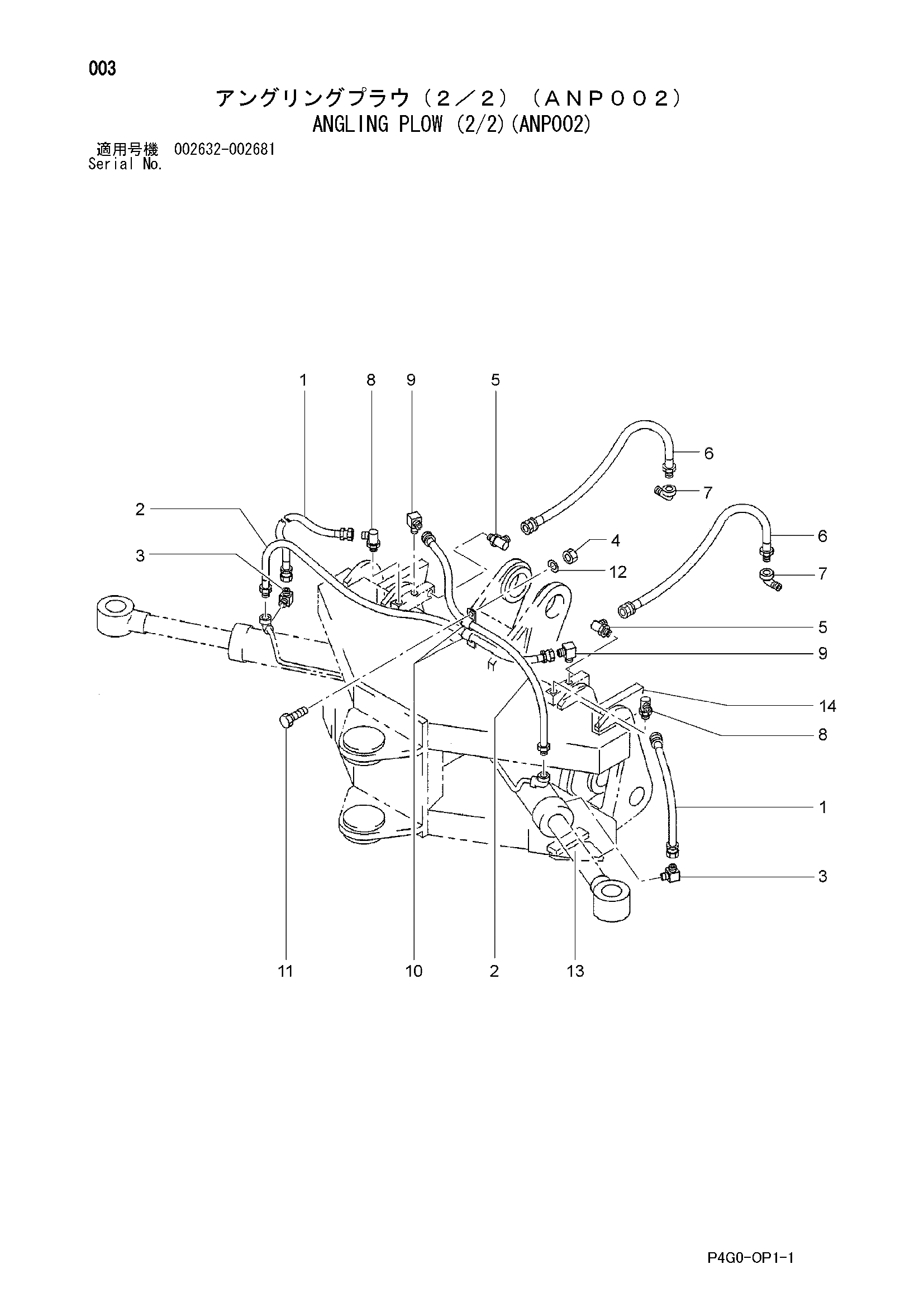

Поворотный плуг (2/2)(ANP002) — HITACHI LX130-7
Заводская схема «Поворотный плуг (2/2)(ANP002)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56503-20501 | Шланг | 2 |
| 2 | 56503-20511 | Шланг | 2 |
| 3 | 29817-62521 | Угловой штуцер | 2 |
| 4 | 01401-00010 | Гайка | 2 |
| 5 | 56503-20161 | Соединение свивел | 2 |
| 6 | 56501-61361 | Шланг | 2 |
| 7 | 04112-00606 | Угловой штуцер | 2 |
| 8 | 24067-67011 | Соединение свивел | 2 |
| 9 | 21967-62461 | Угловой штуцер | 2 |
| 10 | 26602-42981 | Хомут | 2 |
| 11 | 01110-10025 | Болт | 2 |
| 12 | 02010-00010 | Блокировка шайба | 2 |
| 13 | 56513-41031 | Ограничитель | 2 |
| 14 | 56750-52421 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
