Отопитель (2/3)(HR7300) — HITACHI LX130-7

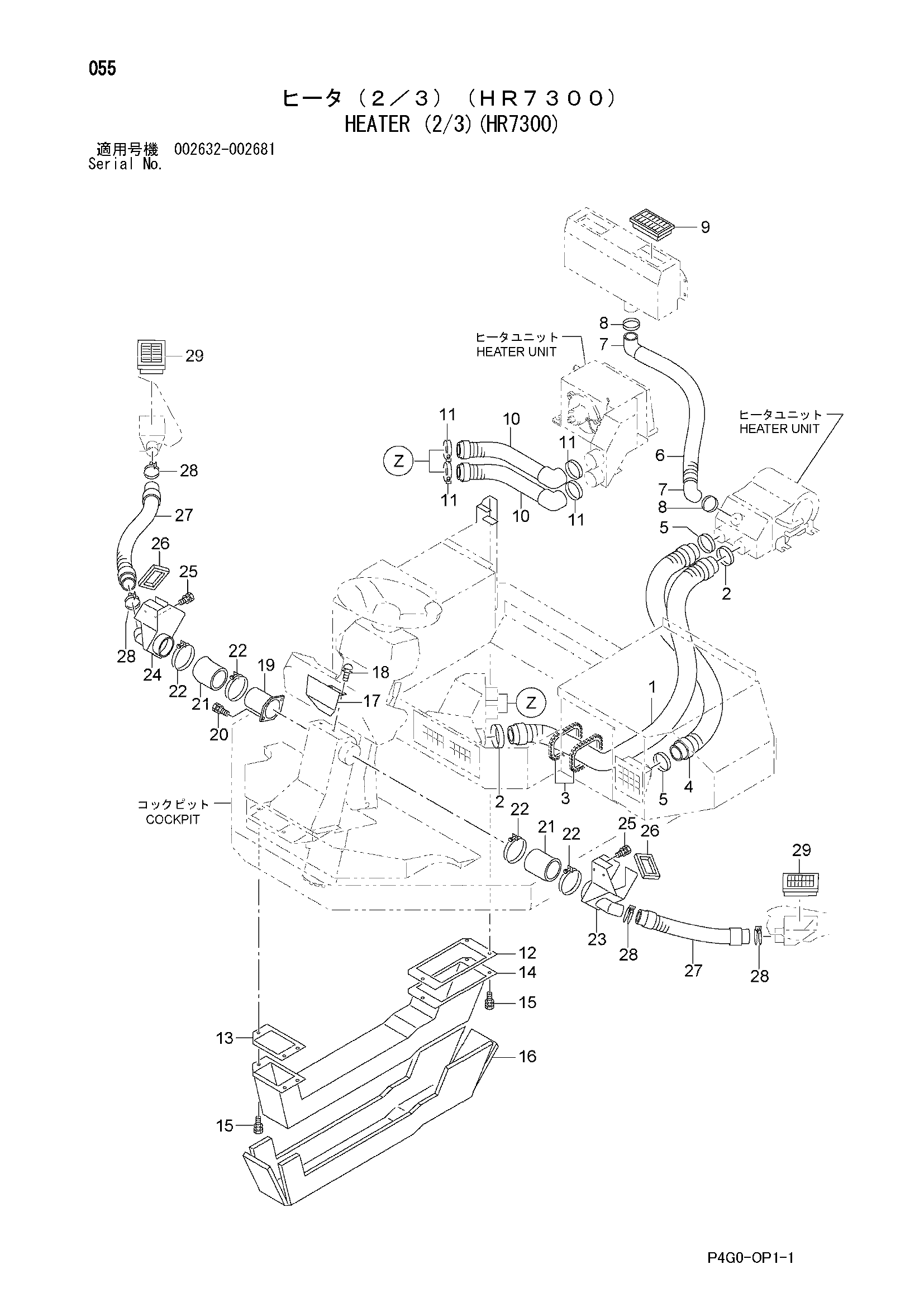

Заводская схема «Отопитель (2/3)(HR7300)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 21789-07151 | Шланг | 1 |
| 2 | 04913-21380 | Инсулокк | 2 |
| 3 | 54067-22061 | Громмет фрее | 4 |
| 4 | 21879-02031 | Шланг дефростер | 1 |
| 5 | 04913-21380 | Инсулокк | 2 |
| 6 | 21789-07121 | Шланг дефростер | 1 |
| 7 | 56501-61521 | Угловой штуцер | 2 |
| 8 | 04913-21380 | Инсулокк | 2 |
| 9 | 25369-47031 | Решётка | 2 |
| 10 | 26426-73271 | Шланг дефростер | 2 |
| 11 | 04913-21380 | Инсулокк | 4 |
| 12 | 03510-15070 | Резиновая прокладка | 1 |
| 13 | 26676-72251 | Резиновая прокладка | 1 |
| 14 | 26676-72212 | Воздуховод | 1 |
| 15 | 01183-08020 | Болт и шайба | 6 |
| 16 | 26566-75201 | Коврик | 1 |
| 17 | 26676-72271 | Воздуховод | 1 |
| 18 | 01183-08016 | Болт и шайба | 2 |
| 19 | 26676-72202 | Воздуховод | 1 |
| 20 | 01183-08016 | Болт и шайба | 2 |
| 21 | 26676-72391 | Шланг | 2 |
| 22 | 26607-63291 | Зажим | 4 |
| 23 | 56560-53662 | Воздуховод (левый) | 1 |
| 24 | 56560-53672 | Воздуховод (правый) | 1 |
| 25 | 01183-08016 | Болт и шайба | 4 |
| 26 | 26426-73391 | Спонге | 2 |
| 27 | 21789-07071 | Шланг дефростер | 2 |
| 28 | 04913-21380 | Инсулокк | 4 |
| 29 | 26756-76141 | Решётка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
