Привод мост(задний)(2/2) — HITACHI LX130-7

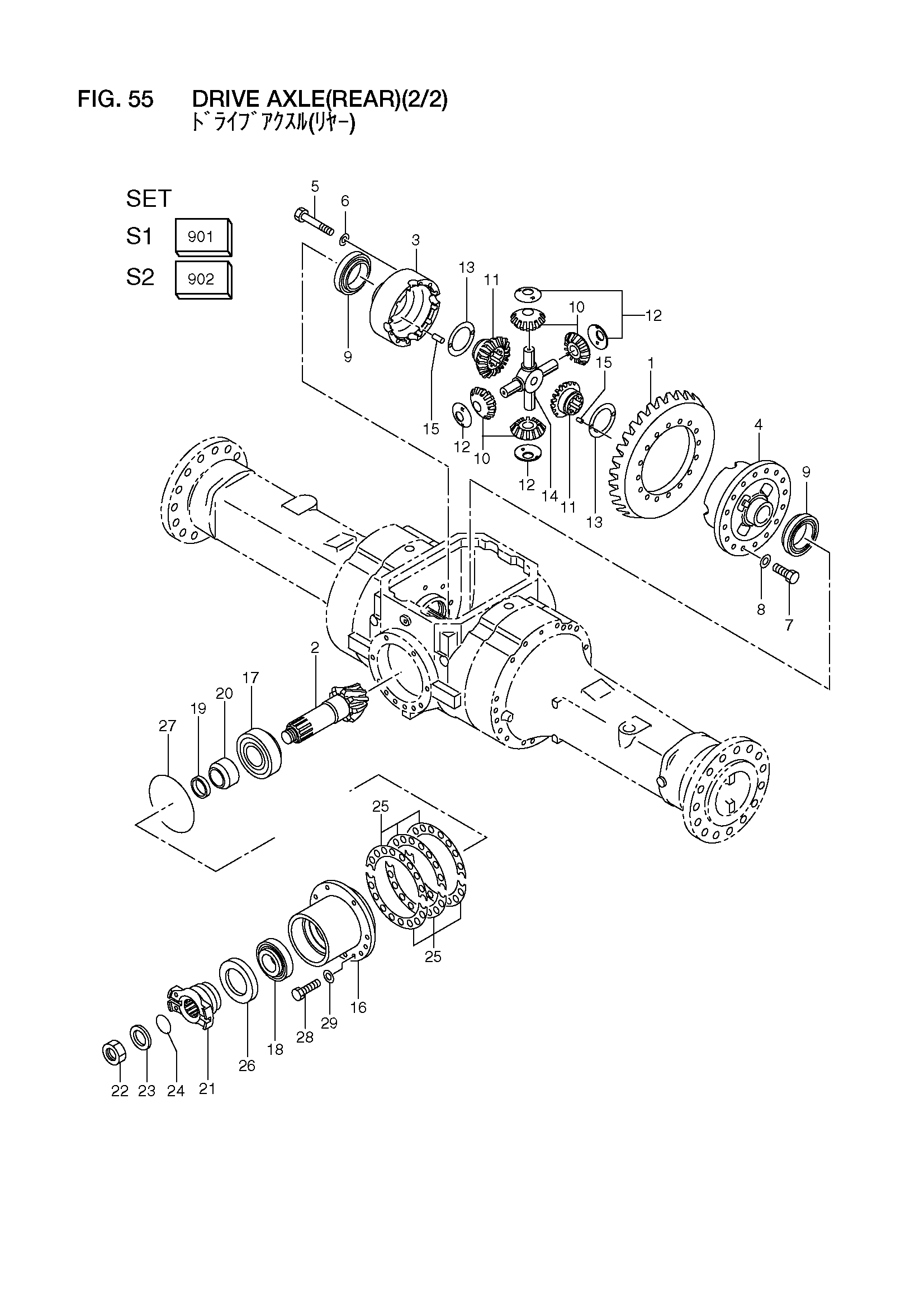

Заводская схема «Привод мост(задний)(2/2)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16563-00011 | Мост в сборе | 1 |
| - | 16563-00012 | Мост в сборе | 1 |
| - | 16563-00013 | Мост в сборе | 1 |
| - | 16563-00014 | Мост в сборе | 1 |
| 901 | 16563-57001 | Комплект, ведущая шестерня и кольцо | 1 |
| - | 16563-57002 | Комплект, ведущая шестерня и кольцо | 1 |
| - | 16563-57021 | Комплект, ведущая шестерня и кольцо | 1 |
| - | 16563-57022 | Комплект, ведущая шестерня и кольцо | 1 |
| 902 | 16753-57011 | Комплект, дифференциал корпус | 1 |
| - | 16563-57011 | Комплект, дифференциал корпус | 1 |
| - | 16753-57011 | Комплект, дифференциал корпус | 1 |
| - | 16753-57012 | Комплект, дифференциал корпус | 1 |
| 1 | 16563-52001 | Шестерня, кольцо | 1 |
| - | 16563-52002 | Шестерня, кольцо | 1 |
| - | 16563-52041 | Шестерня, кольцо | 1 |
| - | 16563-52042 | Шестерня, кольцо | 1 |
| 2 | 16563-52011 | Шестерня, ведущая шестерня | 1 |
| - | 16563-52051 | Шестерня, ведущая шестерня | 1 |
| 3 | 16423-52201 | Корпус, (B) | 1 |
| 4 | 16753-52021 | Корпус, (A) | 1 |
| - | 16563-52031 | Корпус, (A) | 1 |
| - | 16753-52021 | Корпус, (A) | 1 |
| - | 16753-52022 | Корпус, (A) | 1 |
| 5 | 01106-12100 | Болт | 12 |
| 6 | 16113-02581 | Шайба | 12 |
| 7 | 01106-16035 | Болт | 16 |
| 8 | 190A3-02051 | Шайба | 16 |
| 9 | 16523-52091 | Подшипник | 2 |
| 10 | 16523-52041 | Шестерня, ведущая шестерня | 4 |
| 11 | 16523-52051 | Шестерня, боковой | 2 |
| 12 | 16753-52101 | Шайба | 4 |
| 13 | 10060-12121 | Шайба | 2 |
| 14 | 16423-52031 | Спидер | 1 |
| 15 | 10060-12041 | Палец | 4 |
| 16 | 16423-52351 | Каге, подшипник | 1 |
| 17 | 101K3-52091 | Подшипник | 1 |
| 18 | 16423-52381 | Подшипник | 1 |
| 19 | 16423-52371 | Проставка | 1 |
| 20 | 16423-52361 | Проставка | 1 |
| 21 | 16423-52082 | Фланец | 1 |
| 22 | 16323-52651 | Гайка | 1 |
| 23 | 16563-52021 | Шайба | 1 |
| 24 | 03330-00290 | Уплотнительное кольцо | 1 |
| 25 | 16423-52141 | Регулировочная шайба | 0 |
| - | 16423-52151 | Регулировочная шайба | 0 |
| - | 16423-52161 | Регулировочная шайба | 0 |
| 26 | 16423-52093 | Уплотнение, масляный | 1 |
| 27 | 03310-01650 | Уплотнительное кольцо | 1 |
| 28 | 01106-12035 | Болт | 10 |
| 29 | 26063-02111 | Шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
