Трубопроводы комплект с фоур золотник клапан (3/3)(AP4) — HITACHI LX130-7

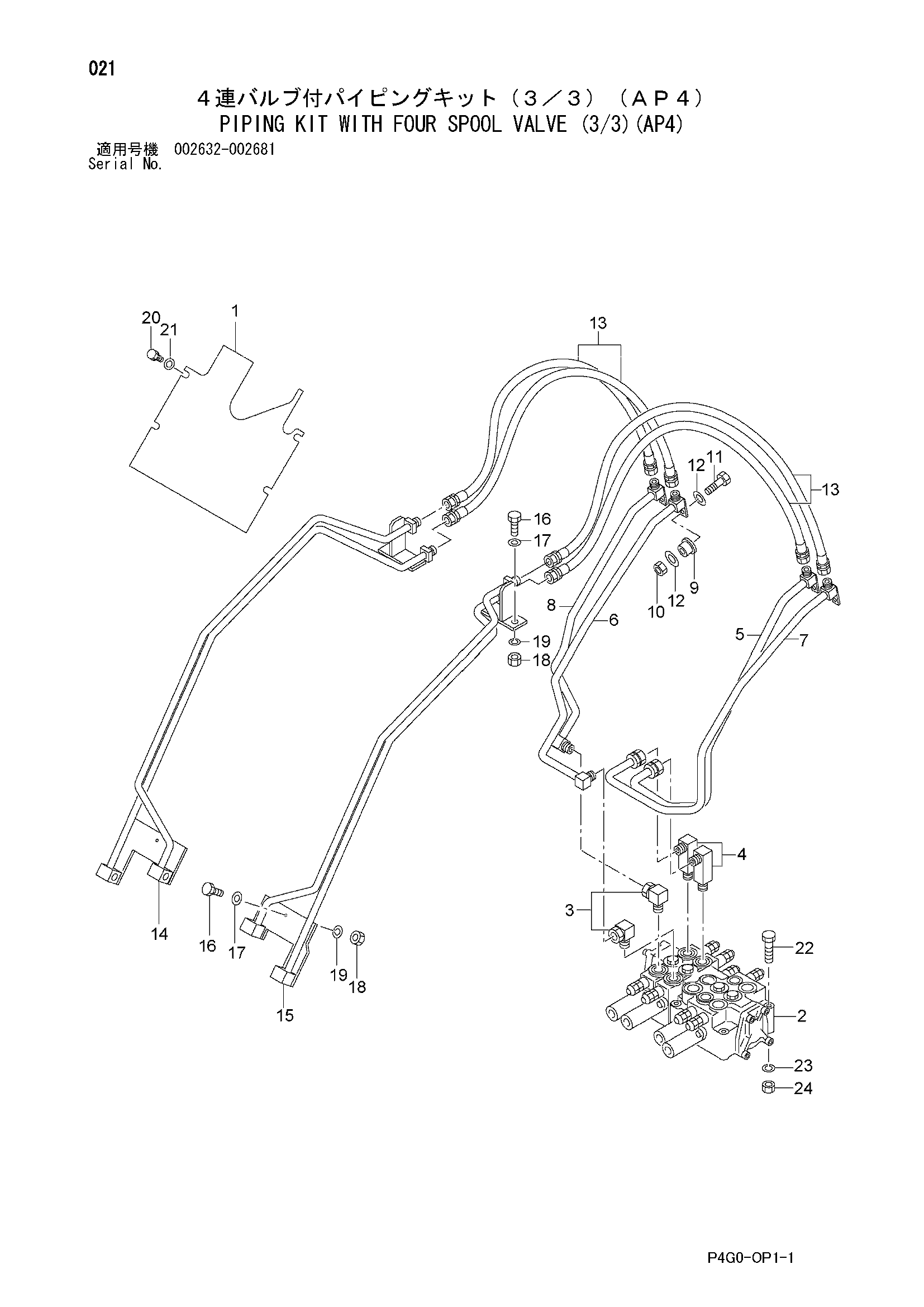

Заводская схема «Трубопроводы комплект с фоур золотник клапан (3/3)(AP4)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56560-50391 | Крышка | 1 |
| 2 | 56550-50201 | Гидрораспределитель | 1 |
| 3 | 04151-20606 | Угловой штуцер | 2 |
| 4 | 04150-30606 | Угловой штуцер | 2 |
| 5 | 56560-50271 | Трубка | 1 |
| 6 | 56560-50281 | Трубка | 1 |
| 7 | 56560-50351 | Трубка | 1 |
| 8 | 56560-50361 | Трубка | 1 |
| 9 | 26407-32001 | Крепление резиновый | 4 |
| 10 | 01401-00010 | Гайка | 4 |
| 11 | 01183-10050 | Болт и шайба | 4 |
| 12 | 26606-52721 | Шайба | 8 |
| 13 | 04481-06130 | Шланг | 4 |
| 14 | 56503-30112 | Трубка (правый) | 1 |
| 15 | 56503-30122 | Трубка (левый) | 1 |
| 16 | 01110-12040 | Болт | 4 |
| 17 | 02000-00012 | Шайба | 4 |
| 18 | 01401-00012 | Гайка | 4 |
| 19 | 02010-00012 | Шайба | 4 |
| 20 | 01183-12020 | Болт и шайба | 4 |
| 21 | 26063-02111 | Шайба | 4 |
| 22 | 01110-12120 | Болт | 3 |
| 23 | 02010-00012 | Шайба | 3 |
| 24 | 01401-00012 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
