Кабина (1/2)(SCB002) — HITACHI LX130-7

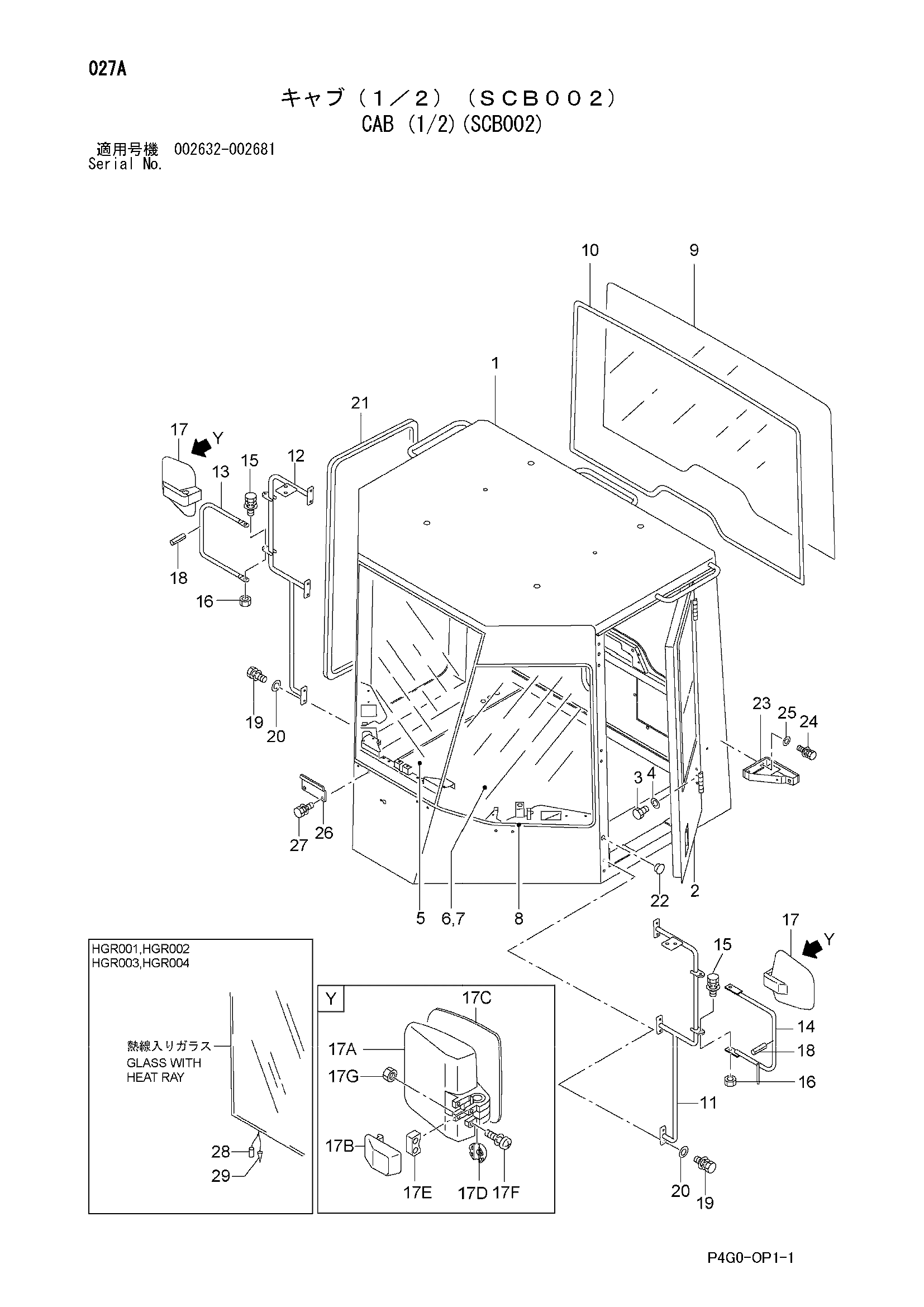

Заводская схема «Кабина (1/2)(SCB002)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56560-52012 | Кабина в сборе (SCB002) | 1 | |
| 1-4 | 56560-52021 | Кабина рама в сборе | 1 |
| 1 | 56560-52201 | Рама кабина | 1 |
| 2 | 26196-73204 | Рама дверь (левый) | 1 |
| 2 | 26196-73214 | Рама дверь (правый) | 1 |
| 3 | 01116-10030 | Болт | 12 |
| 4 | 02011-00010 | Шайба | 12 |
| 5 | 56750-56981 | Стекло (передний)(SCB002) | 1 |
| 5 | 56750-53621 | Стекло | 1 |
| 6 | 56750-56991 | Стекло | 1 |
| 6 | 56750-53641 | Стекло | 1 |
| 7 | 56750-56991 | Стекло | 1 |
| 7 | 56750-53631 | Стекло | 1 |
| 8 | 56750-53721 | Х-руббер | 1 |
| 9 | 56190-73301 | Стекло (задний)(SCB002) | 1 |
| 9 | 56190-73811 | Стекло | 1 |
| 10 | 56190-73311 | Х-руббер (SCB002) | 1 |
| 10 | 56190-73821 | Х-руббер | 1 |
| 11 | 56750-56401 | Поручень (левый) | 1 |
| 12 | 56750-56411 | Поручень (правый) | 1 |
| 13 | 56750-53582 | Поручень | 1 |
| 14 | 56750-55091 | Поручень | 1 |
| 15 | 01183-12025 | Болт и шайба | 4 |
| 16 | 01401-00012 | Гайка | 4 |
| 17 | 26816-52511 | Задний миллер в сборе | 2 |
| 17A | 26816-57001 | Корпус | 1 |
| 17B | 26816-57011 | Крышка | 1 |
| 17C | 26816-57021 | Зеркало | 1 |
| 17D | 26816-57031 | Шарик | 1 |
| 17E | 26816-57041 | Держатель | 1 |
| 17F | 26816-57051 | Винт | 1 |
| 17G | 26816-57061 | Гайка | 1 |
| 18 | 02270-06030 | Палец | 2 |
| 19 | 01183-12025 | Болт и шайба | 12 |
| 20 | 02000-00012 | Шайба | 12 |
| 21 | 56600-57621 | Трим спонге | 2 |
| 22 | 56600-58481 | Уплотнительная втулка | 2 |
| 23 | 56750-53831 | Кронштейн | 2 |
| 24 | 01183-10020 | Болт и шайба | 4 |
| 25 | 02000-00010 | Шайба | 4 |
| 26 | 28846-72151 | Пластина | 4 |
| 27 | 01183-06016 | Болт | 8 |
| 28 | 22622-42501 | Рекептор (HGR001) | 4 |
| 28 | 22622-42501 | Рекептор | 1 |
| 28 | 22622-42501 | Рекептор (HGR003) | 3 |
| 29 | 22622-42661 | Клемма (HGR001) | 4 |
| 29 | 22622-42661 | Клемма | 1 |
| 29 | 22622-42661 | Клемма (HGR003) | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
