Планет водило — HITACHI LX130-7

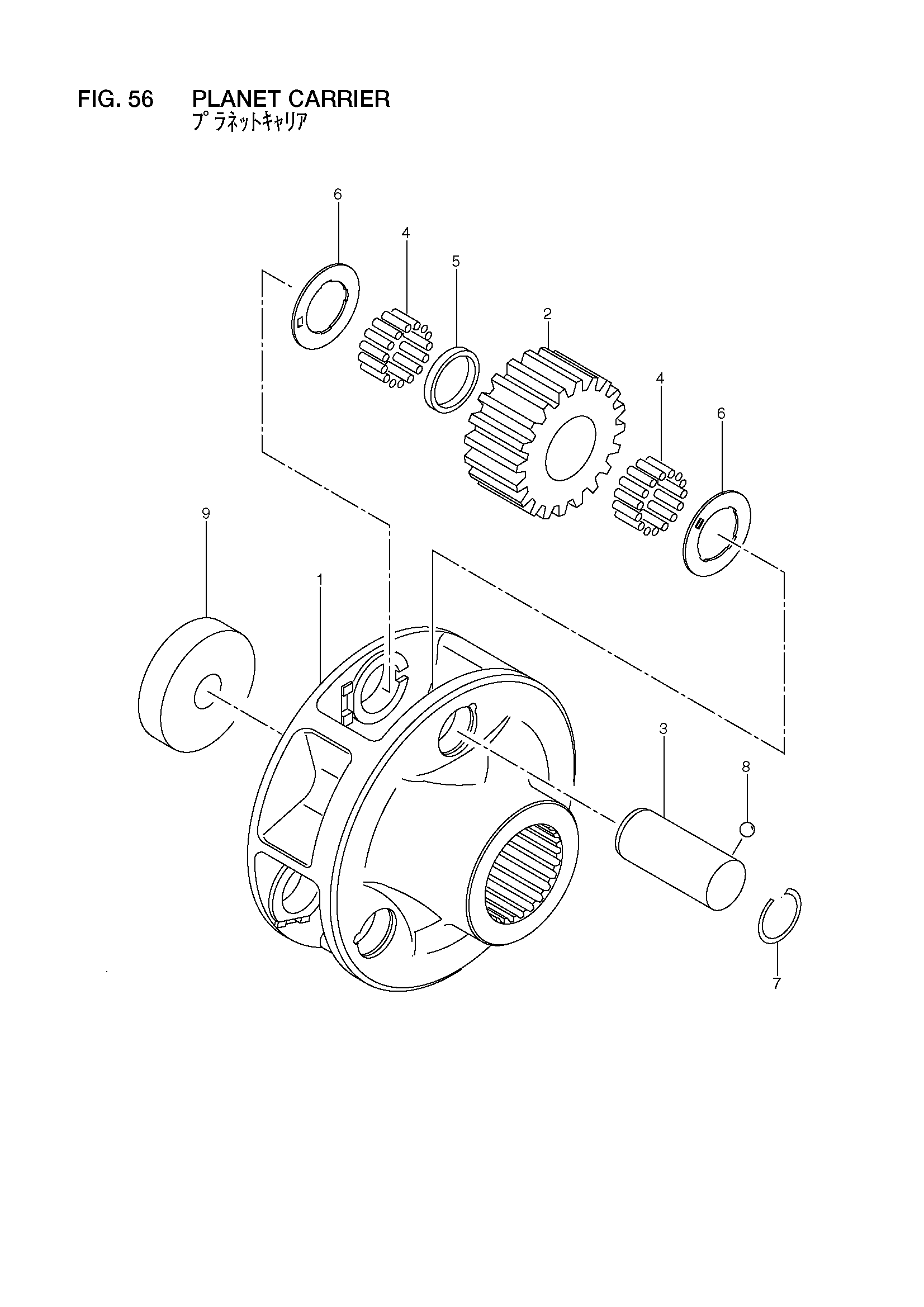

Заводская схема «Планет водило» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16563-00201 | Планет водило в сборе | 4 |
| - | 16563-00202 | Планет водило в сборе | 4 |
| 1 | 16563-02261 | Водило | 4 |
| - | 16563-02262 | Водило | 4 |
| 2 | 16563-02161 | Шестерня | 12 |
| - | 16563-02162 | Шестерня | 12 |
| 3 | 16563-02241 | Вал | 12 |
| - | 16563-02242 | Вал | 12 |
| 4 | 16703-02811 | Каток, неедле | 600 |
| 5 | 16563-02291 | Проставка | 12 |
| - | 16563-02292 | Проставка | 12 |
| 6 | 16603-02661 | Шайба, упорный | 24 |
| 7 | 16763-02621 | Кольцо, стопорный | 12 |
| 8 | 03190-00012 | Шарик | 12 |
| 9 | 16563-02421 | Пластина, фиксатор | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
