Кабина(дверь)(LH) — HITACHI LX130-7

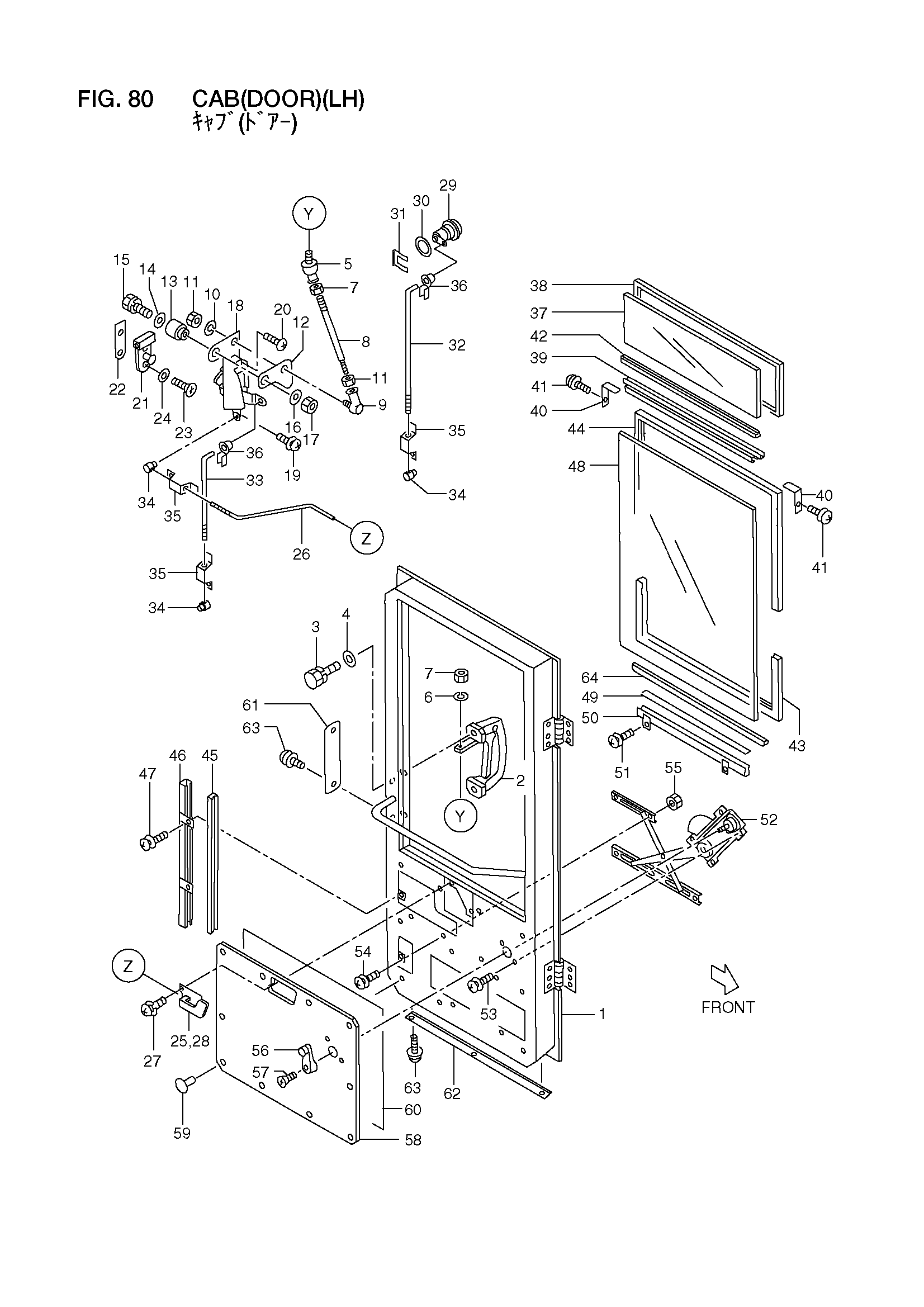

Заводская схема «Кабина(дверь)(LH)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26556-70012 | Дверь в сборе | 1 |
| 1 | 26556-70201 | Дверь | 1 |
| 2 | 26756-73291 | Рукоятка | 1 |
| 3 | 01183-10025 | Болт с шайбой | 2 |
| 4 | 26606-52721 | Шайба | 2 |
| 5 | 26756-73301 | Соединение, шарик | 1 |
| 6 | 02010-00008 | Шайба | 1 |
| 7 | 01400-00008 | Гайка | 2 |
| 8 | 26556-72001 | Шток | 1 |
| 9 | 26093-62171 | Соединение, шарик | 1 |
| 10 | 02010-00006 | Шайба | 1 |
| 11 | 01400-00006 | Гайка | 2 |
| 12 | 26756-73321 | Пластина | 1 |
| 13 | 26756-73331 | Втулка | 1 |
| 14 | 26606-52721 | Шайба | 1 |
| 15 | 01183-08035 | Болт с шайбой | 1 |
| 16 | 02000-00008 | Шайба | 1 |
| 17 | 01400-00008 | Гайка | 1 |
| 18 | 56511-62841 | Замок | 1 |
| 19 | 01033-06012 | Винт и шайба | 2 |
| 20 | 01300-06012 | Болт | 1 |
| 21 | 56600-62331 | Ответная планка | 1 |
| 22 | 26426-72871 | Пластина | 1 |
| 23 | 01300-08020 | Болт | 2 |
| 24 | 21946-73261 | Шайба | 2 |
| 25 | 26766-73541 | Рукоятка | 1 |
| 26 | 26766-73521 | Шток | 1 |
| 27 | 01033-05012 | Винт и шайба | 2 |
| 28 | 01042-04012 | Винт | 1 |
| 29 | 26556-72131 | Гидроцилиндр, шпонка | 1 |
| 30 | 26756-77021 | Прокладка | 1 |
| 31 | 26756-77031 | Зажим | 1 |
| 32 | 26756-73401 | Шток | 1 |
| 33 | 26756-73411 | Шток | 1 |
| 34 | 56600-62431 | Палец | 3 |
| 35 | 56600-62441 | Пружина | 3 |
| 36 | 26756-73721 | Стопорный | 2 |
| 37 | 26556-72081 | Стекло | 1 |
| 38 | 26756-73211 | Резиновая прокладка | 1 |
| 39 | 26756-70342 | Кханнел | 1 |
| 40 | 26756-73671 | Пластина | 2 |
| 41 | 01033-05020 | Винт и шайба | 2 |
| 42 | 26756-73241 | Кханнел | 1 |
| 43 | 26756-73251 | Кханнел | 1 |
| 44 | 26756-73261 | Кханнел | 1 |
| 45 | 26756-73231 | Кханнел | 1 |
| 46 | 26756-70351 | Форминг | 1 |
| 47 | 01033-06012 | Винт и шайба | 2 |
| 48 | 26556-72071 | Стекло | 1 |
| 49 | 56600-58681 | Сиденье | 1 |
| 50 | 21886-72061 | Кханнел | 1 |
| 51 | 01033-06012 | Винт и шайба | 2 |
| 52 | 56600-58671 | Регулятор | 1 |
| 53 | 01033-06016 | Винт и шайба | 4 |
| 54 | 01033-06012 | Винт и шайба | 2 |
| 55 | 01400-00006 | Гайка | 2 |
| 56 | 21946-72301 | Рукоятка | 1 |
| 57 | 56600-54231 | Винт | 1 |
| 58 | 26766-73271 | Упхолстерй | 1 |
| 59 | 26556-72411 | Зажим | 10 |
| 60 | 56600-57011 | Винйл | 1 |
| 61 | 26756-73472 | Пластина | 1 |
| 62 | 26766-73412 | Крышка | 1 |
| 63 | 01033-06012 | Винт и шайба | 5 |
| 64 | 26766-73381 | Уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
