Трубопроводы комплект с третий золотник клапан (AP3) — HITACHI LX130-7

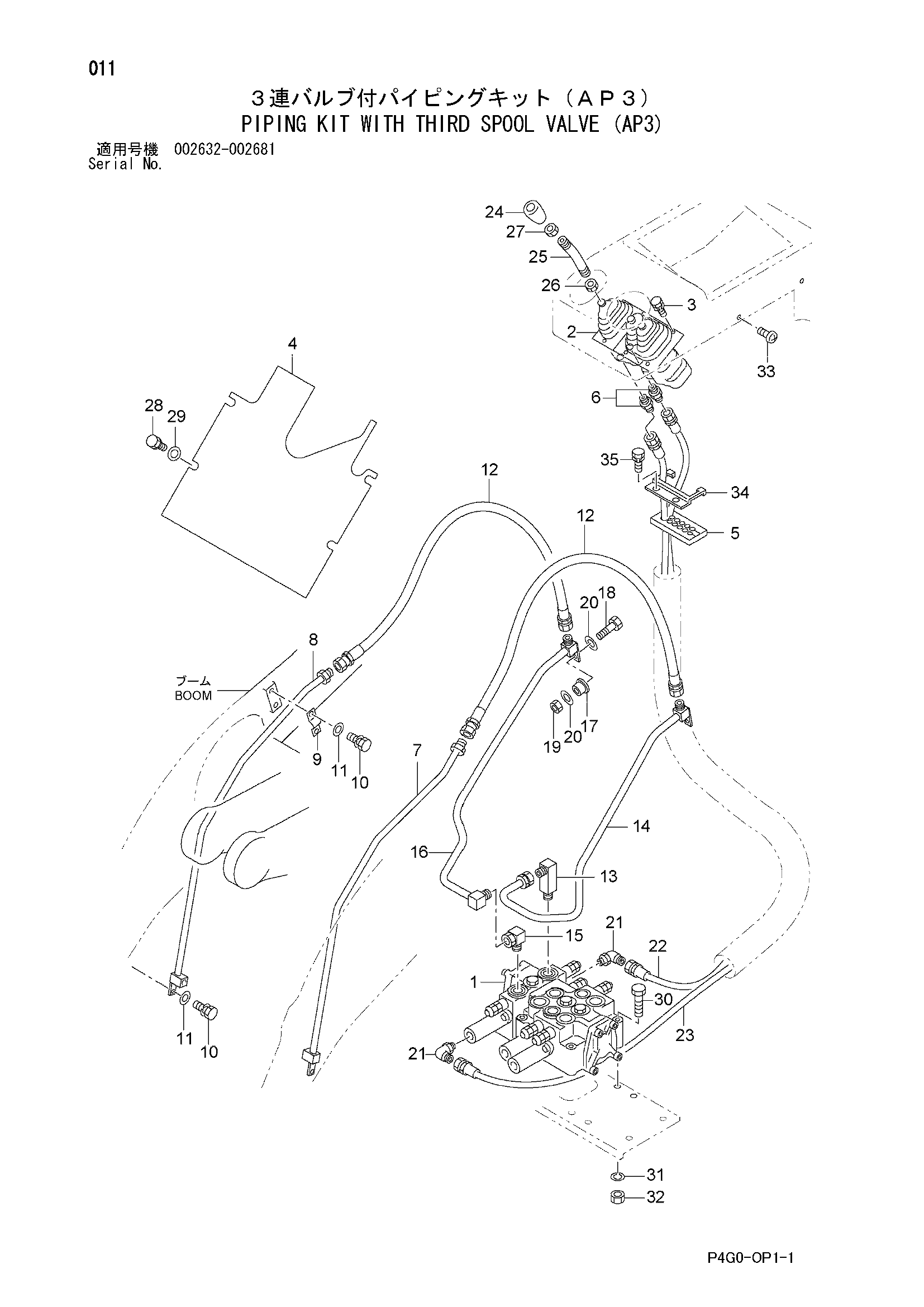

Заводская схема «Трубопроводы комплект с третий золотник клапан (AP3)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56550-50031 | Гидрораспределитель | 1 |
| 2 | 56550-50042 | Мппк клапан | 1 |
| 3 | 01183-08016 | Болт и шайба | 6 |
| 4 | 56560-50391 | Крышка | 1 |
| 5 | 56550-50141 | Резиновая прокладка | 1 |
| 6 | 21777-62981 | Адаптер | 2 |
| 7 | 56500-53633 | Трубка (левый) | 1 |
| 8 | 56500-53693 | Трубка (правый) | 1 |
| 9 | 56600-53051 | Хомут | 2 |
| 10 | 01183-10030 | Болт | 6 |
| 11 | 02000-00010 | Шайба | 6 |
| 12 | 56560-50291 | Шланг | 2 |
| 13 | 04150-30606 | Угловой штуцер | 1 |
| 14 | 56560-50271 | Трубка | 1 |
| 15 | 04151-20606 | Угловой штуцер | 1 |
| 16 | 56560-50281 | Трубка | 1 |
| 17 | 26407-32001 | Крепление резиновый | 2 |
| 18 | 01183-10050 | Болт | 2 |
| 19 | 01401-00010 | Гайка | 2 |
| 20 | 26606-52721 | Шайба | 4 |
| 21 | 04150-20202 | Угловой штуцер | 2 |
| 22 | 26567-42061 | Шланг | 1 |
| 23 | 26567-42071 | Шланг | 1 |
| 24 | 26607-42091 | Рукоятка | 1 |
| 25 | 56550-50181 | Рычаг | 1 |
| 26 | 01400-00012 | Гайка | 1 |
| 27 | 26607-42561 | Гайка | 1 |
| 28 | 01183-12020 | Болт и шайба | 4 |
| 29 | 26063-02111 | Шайба | 4 |
| 30 | 01110-12120 | Болт | 3 |
| 31 | 02010-00012 | Шайба | 3 |
| 32 | 01401-00012 | Гайка | 3 |
| 33 | 01033-06016 | Винт и шайба | 10 |
| 34 | 26827-42131 | Кронштейн | 1 |
| 35 | 01183-10020 | Болт и шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
