Крутящий момент преобразователь колесо — HITACHI LX130-7

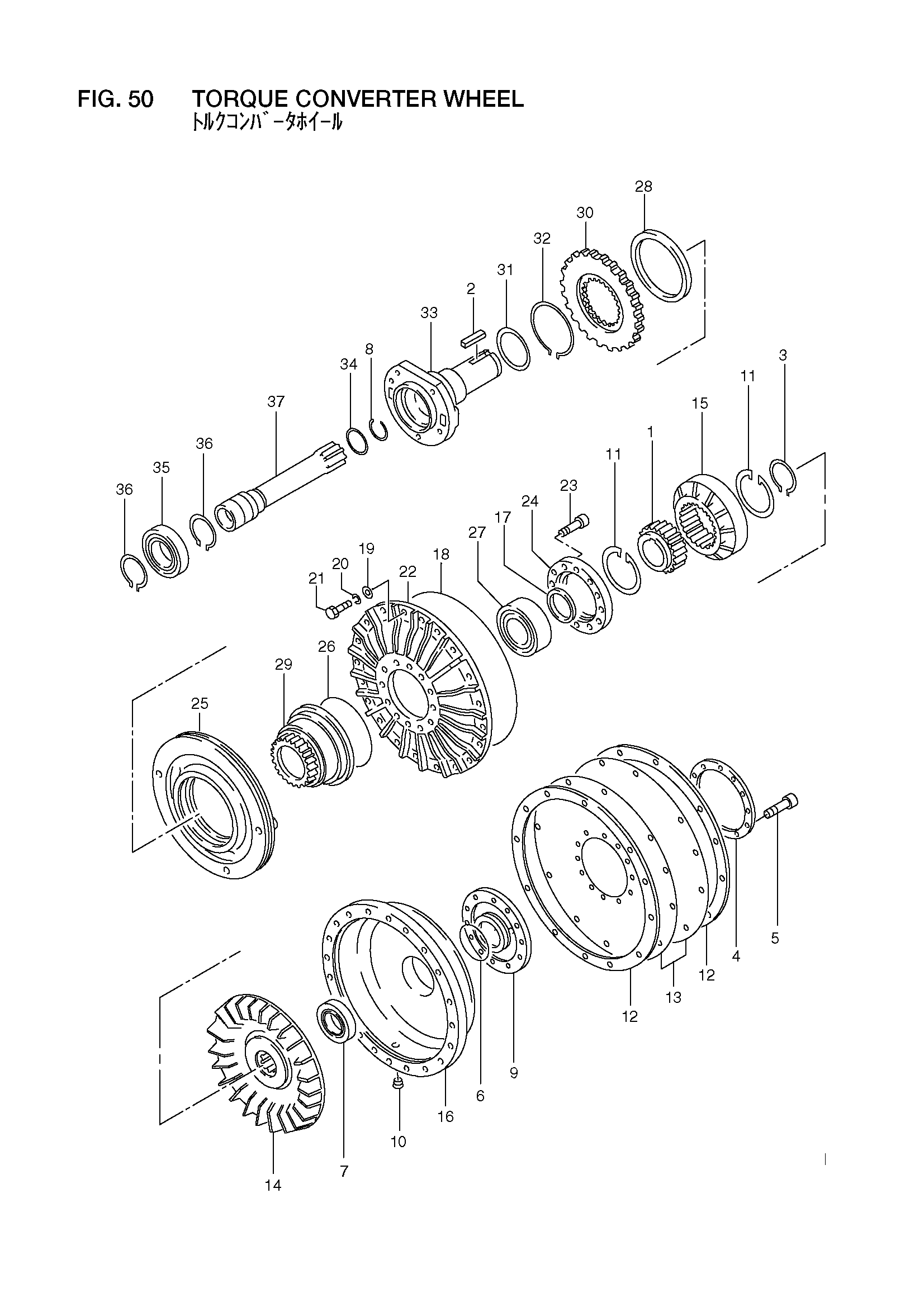

Заводская схема «Крутящий момент преобразователь колесо» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 16552-50201 | Крутящий момент преобразователь колесо в сборе | 1 |
| 1 | 16442-57121 | HUB, статор | 1 |
| 2 | 16442-57131 | Шпонка | 1 |
| 3 | 02100-00060 | Кольцо, стопорный | 1 |
| 4 | 16752-57201 | Проставка | 1 |
| 5 | 01170-10040 | Болт | 12 |
| 6 | 16442-57151 | Уплотнительное кольцо | 1 |
| 7 | 03000-06210 | Подшипник | 1 |
| 8 | 16442-57171 | Кольцо, стопорный | 1 |
| 9 | 16552-57001 | Направляющая | 1 |
| 10 | 16903-47521 | Пробка | 1 |
| 11 | 02110-00095 | Кольцо, стопорный | 2 |
| 12 | 16552-57011 | Пластина | 2 |
| 13 | 16552-57021 | Пластина | 2 |
| 14 | 16442-57211 | Колесо, турбине | 1 |
| 15 | 16442-57221 | Колесо, статор | 1 |
| 16 | 16752-57221 | Крышка | 1 |
| 17 | 16442-57241 | Проставка | 1 |
| 18 | 190A2-57001 | Уплотнительное кольцо | 1 |
| 19 | 16903-87341 | Шайба | 20 |
| 20 | 02010-00010 | Шайба | 20 |
| 21 | 01106-10030 | Болт | 20 |
| 22 | 16752-57231 | Колесо, импеллер | 1 |
| 23 | 16903-87171 | Болт | 12 |
| 24 | 16752-57241 | HUB, импеллер | 1 |
| 25 | 16442-57271 | Водило, уплотнение | 1 |
| 26 | 16903-47071 | Уплотнительное кольцо | 1 |
| 27 | 16442-57291 | Подшипник | 1 |
| 28 | 190A2-57261 | Уплотнение, масляный | 1 |
| 29 | 16552-57031 | Втулка | 1 |
| 30 | 16752-57261 | Шестерня | 1 |
| 31 | 16442-57321 | Уплотнение, масляный | 1 |
| 32 | 02100-00115 | Кольцо, стопорный | 1 |
| 33 | 16752-57271 | Водило, направляющая | 1 |
| 34 | 190A2-57291 | Уплотнение, масляный | 1 |
| 35 | 03001-06213 | Подшипник | 1 |
| 36 | 02100-00065 | Кольцо, стопорный | 2 |
| 37 | 16752-57281 | Вал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
