Отопитель (3/3)(HR7300) — HITACHI LX130-7

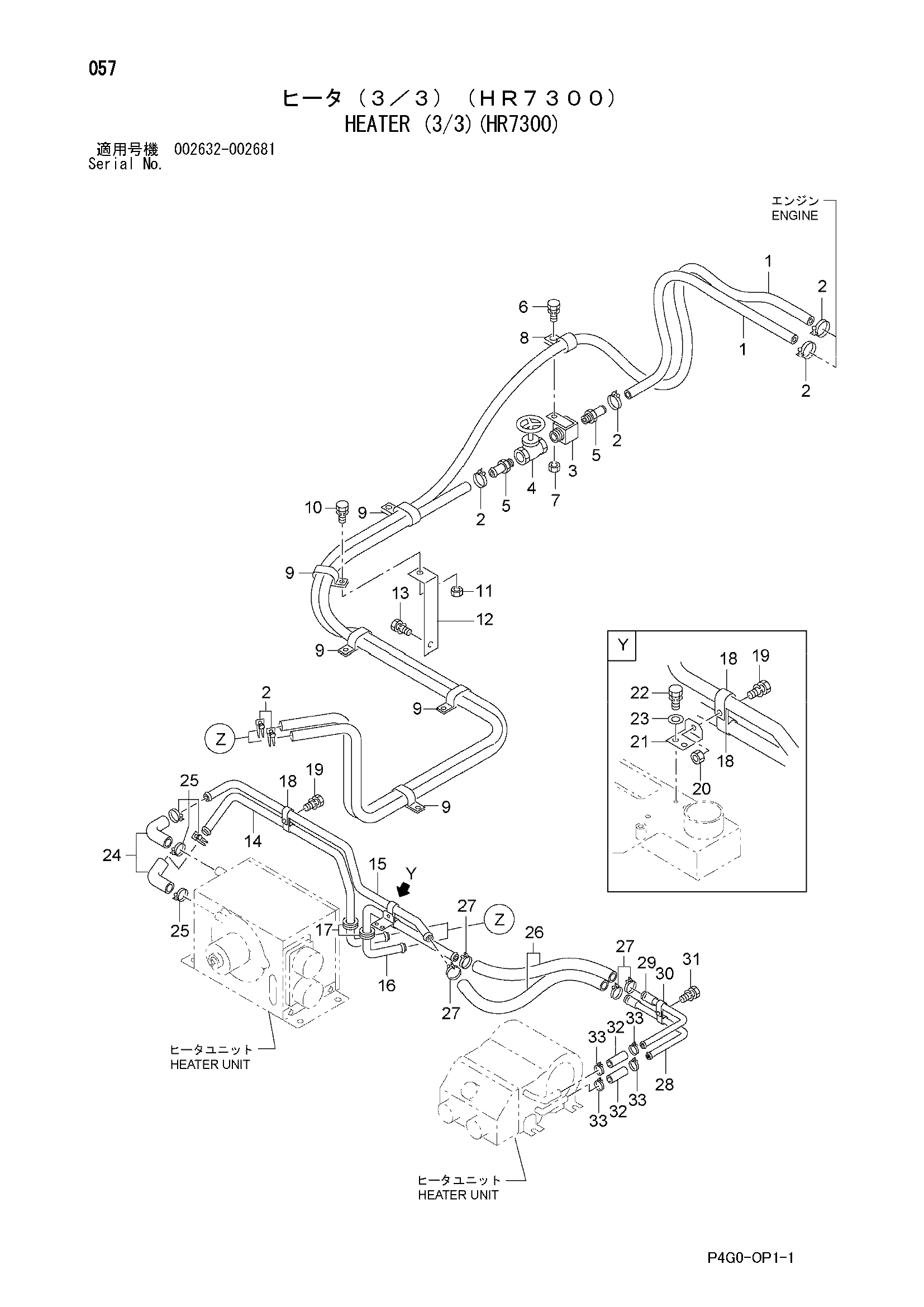

Заводская схема «Отопитель (3/3)(HR7300)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26756-75961 | Шланг | 2 |
| 2 | 24067-62251 | Зажим | 6 |
| 3 | 56400-53051 | Штуцер | 1 |
| 4 | 26312-22071 | Клапан | 1 |
| 5 | 21776-92151 | Штуцер | 2 |
| 6 | 01183-10030 | Болт и шайба | 1 |
| 7 | 01401-00010 | Гайка | 1 |
| 8 | 26602-42111 | Зажим | 1 |
| 9 | 26602-42231 | Зажим | 5 |
| 10 | 01183-10020 | Болт и шайба | 2 |
| 11 | 01401-00010 | Гайка | 2 |
| 12 | 26612-42081 | Кронштейн | 1 |
| 13 | 01183-10016 | Болт | 1 |
| 14 | 56560-53701 | Трубка | 1 |
| 15 | 56560-53711 | Трубка | 1 |
| 16 | 56560-53741 | Трубка | 1 |
| 17 | 26756-75631 | Уплотнительная втулка | 2 |
| 18 | 26602-42091 | Зажим | 4 |
| 19 | 01183-10020 | Болт и шайба | 2 |
| 20 | 01401-00010 | Гайка | 1 |
| 21 | 56560-53751 | Кронштейн | 1 |
| 22 | 01183-08016 | Болт и шайба | 2 |
| 23 | 02000-00008 | Шайба | 2 |
| 24 | 26756-75771 | Шланг | 2 |
| 25 | 24067-62261 | Зажим | 4 |
| 26 | 56400-53041 | Шланг | 1 |
| 27 | 24067-62261 | Зажим | 4 |
| 28 | 56560-53721 | Трубка | 1 |
| 29 | 56560-53731 | Трубка | 1 |
| 30 | 26602-42061 | Зажим | 2 |
| 31 | 01183-10020 | Болт и шайба | 1 |
| 32 | 56381-61901 | Шланг | 1 |
| 33 | 04911-00022 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
