Кабина (2/2)(SCB002) — HITACHI LX130-7

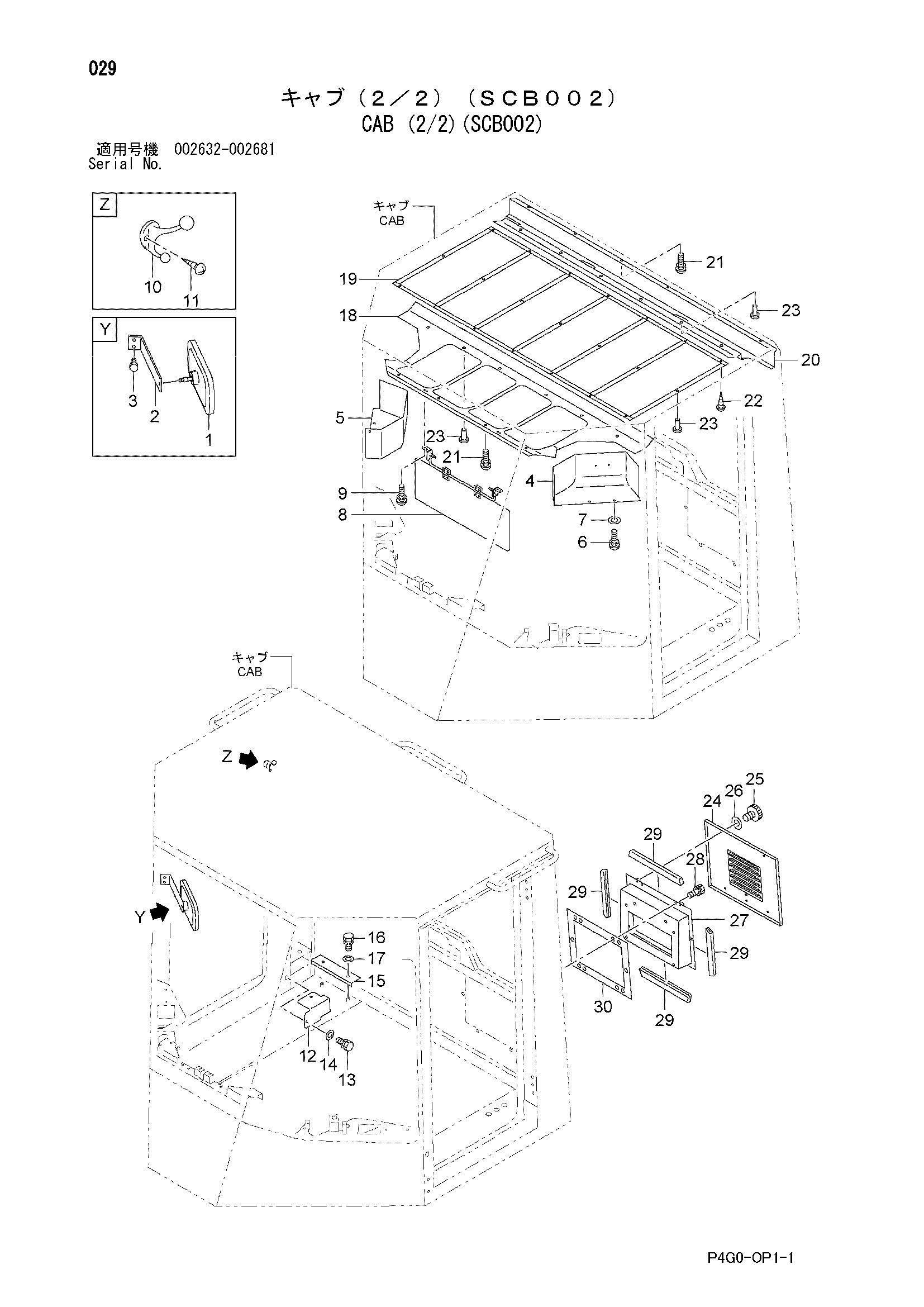

Заводская схема «Кабина (2/2)(SCB002)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56560-52012 | Кабина в сборе (SCB002) | 1 | |
| 1 | 26099-13091 | Зеркало | 2 |
| 2 | 28836-73141 | Кронштейн | 2 |
| 3 | 01183-08020 | Болт и шайба | 4 |
| 4 | 56560-53141 | Гидромотор крышка (левый) | 1 |
| 5 | 56560-53151 | Гидромотор крышка (правый) | 1 |
| 6 | 01033-06016 | Винт и шайба | 6 |
| 7 | 02000-20006 | Шайба | 6 |
| 8 | 28836-73441 | Сунвисор | 1 |
| 9 | 01033-05016 | Винт и шайба | 4 |
| 10 | 26196-72911 | Подвес | 1 |
| 11 | 01046-04012 | Винт | 2 |
| 12 | 56560-53121 | Крышка | 1 |
| 13 | 01183-08020 | Болт и шайба | 2 |
| 14 | 02000-00008 | Шайба | 2 |
| 15 | 56560-53131 | Крышка | 1 |
| 16 | 01183-08020 | Болт и шайба | 2 |
| 17 | 02000-00008 | Шайба | 2 |
| 18 | 56560-53191 | Крышка (передний) | 1 |
| 19 | 56750-53541 | Крышка | 1 |
| 20 | 56750-53551 | Крышка (задний) | 1 |
| 21 | 01033-06016 | Винт и шайба | 10 |
| 22 | 01042-04016 | Таппинг винт | 14 |
| 23 | 26756-73641 | Заклёпка | 19 |
| 24 | 26566-70241 | Крышка | 1 |
| 25 | 26406-52421 | Ручка | 4 |
| 26 | 02000-00008 | Шайба | 4 |
| 27 | 26566-70232 | Короб | 1 |
| 28 | 01183-08016 | Болт и шайба | 6 |
| 29 | 03420-20160 | Трим спонге | 1 |
| 30 | 26756-74761 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
