Кабина (крышка и изолятор)(SCB002) — HITACHI LX130-7

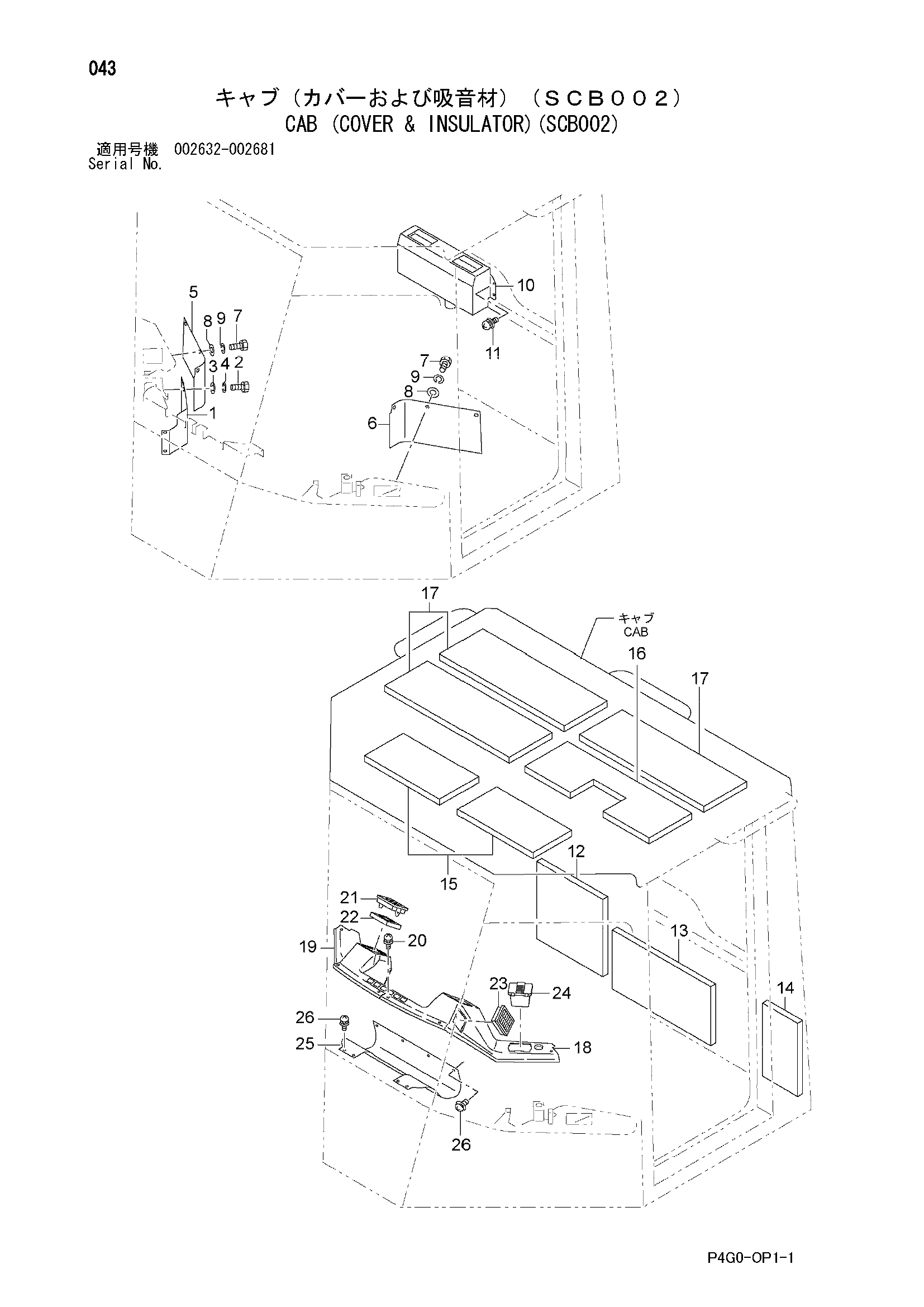

Заводская схема «Кабина (крышка и изолятор)(SCB002)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56560-53161 | Крышка | 1 |
| 2 | 01100-08016 | Болт и шайба | 3 |
| 3 | 02000-00008 | Шайба | 3 |
| 4 | 02010-00008 | Шайба | 3 |
| 5 | 56560-53181 | Крышка (правый) | 1 |
| 6 | 56560-53171 | Крышка (левый) | 1 |
| 7 | 01031-08016 | Винт | 6 |
| 8 | 02000-20008 | Шайба | 6 |
| 9 | 02010-20008 | Шайба | 6 |
| 10 | 56190-54361 | Дефростер | 1 |
| 11 | 01033-06016 | Винт и шайба | 4 |
| 12 | 56560-53201 | Коврик | 1 |
| 13 | 56560-53211 | Изолятор | 1 |
| 14 | 56560-53221 | Изолятор | 1 |
| 15 | 56560-53231 | Изолятор | 2 |
| 16 | 56560-53241 | Изолятор | 1 |
| 17 | 56560-53251 | Изолятор | 3 |
| 18 | 26196-73232 | Дасхбоард (левый) | 1 |
| 19 | 26196-73242 | Дасхбоард (правый) | 1 |
| 20 | 01033-06016 | Винт и шайба | 8 |
| 21 | 26756-76141 | Решётка | 2 |
| 22 | 26196-73801 | Спонге | 2 |
| 23 | 25369-47031 | Решётка | 2 |
| 24 | 26426-72171 | Асхтрай | 1 |
| 25 | 26566-72471 | Крышка | 1 |
| 26 | 01033-06016 | Винт и шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
