Отопитель блок (HR7300) — HITACHI LX130-7

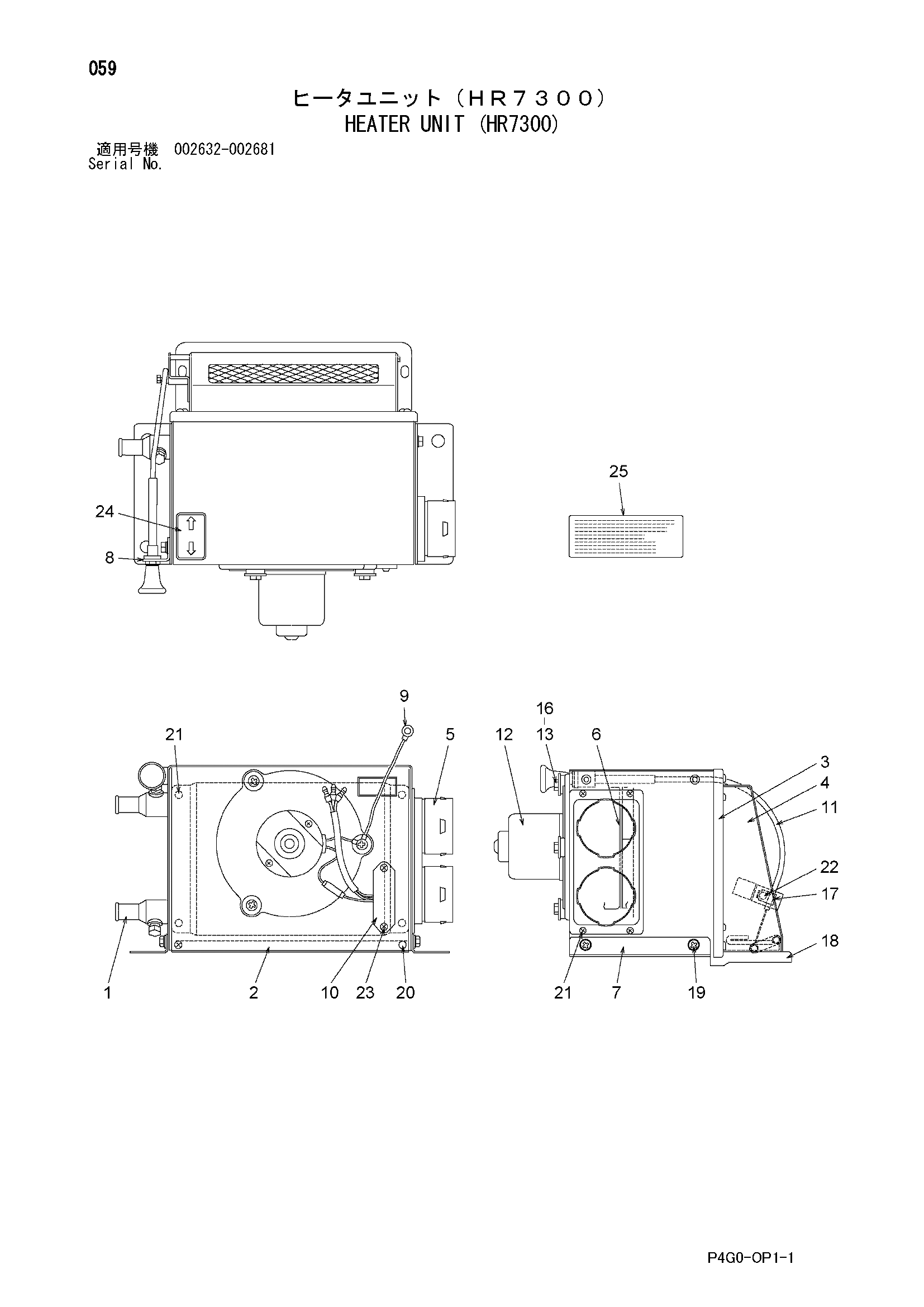

Заводская схема «Отопитель блок (HR7300)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56501-63371 | Отопитель блок | 1 | |
| 1 | 26509-07001 | Блок | 1 |
| 2 | 26509-07011 | Корпус | 1 |
| 3 | 26509-07021 | Крышка | 1 |
| 4 | 26509-07031 | Воздуховод | 1 |
| 5 | 26509-07041 | Воздуховод | 1 |
| 6 | 26509-07051 | Вентилятор | 1 |
| 7 | 26509-07061 | Кронштейн | 2 |
| 8 | 26509-07071 | Кронштейн | 1 |
| 9 | 26509-07081 | Проводка | 1 |
| 10 | 26509-07091 | Резистор | 1 |
| 11 | 26509-07101 | Управление трос | 1 |
| 12 | 26509-07111 | Гидромотор | 1 |
| 13 | 26509-07121 | Болт | 3 |
| 14 | 26509-07131 | Вставка | 3 |
| 15 | 26509-07141 | Втулка | 3 |
| 16 | 26509-07151 | Манжета | 1 |
| 17 | 26509-07161 | Кронштейн | 1 |
| 18 | 26509-07171 | Манжета | 1 |
| 19 | 26509-07181 | Болт и шайба | 5 |
| 20 | 26509-07191 | Винт и шайба | 4 |
| 21 | 26509-07201 | Винт | 8 |
| 22 | 26509-07211 | Болт | 1 |
| 23 | 26509-07221 | Винт | 2 |
| 24 | 26509-07231 | Орнамент | 1 |
| 25 | 26509-07241 | Каутион-плате | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
