Гидроцилиндр стрелы — HITACHI LX130-7

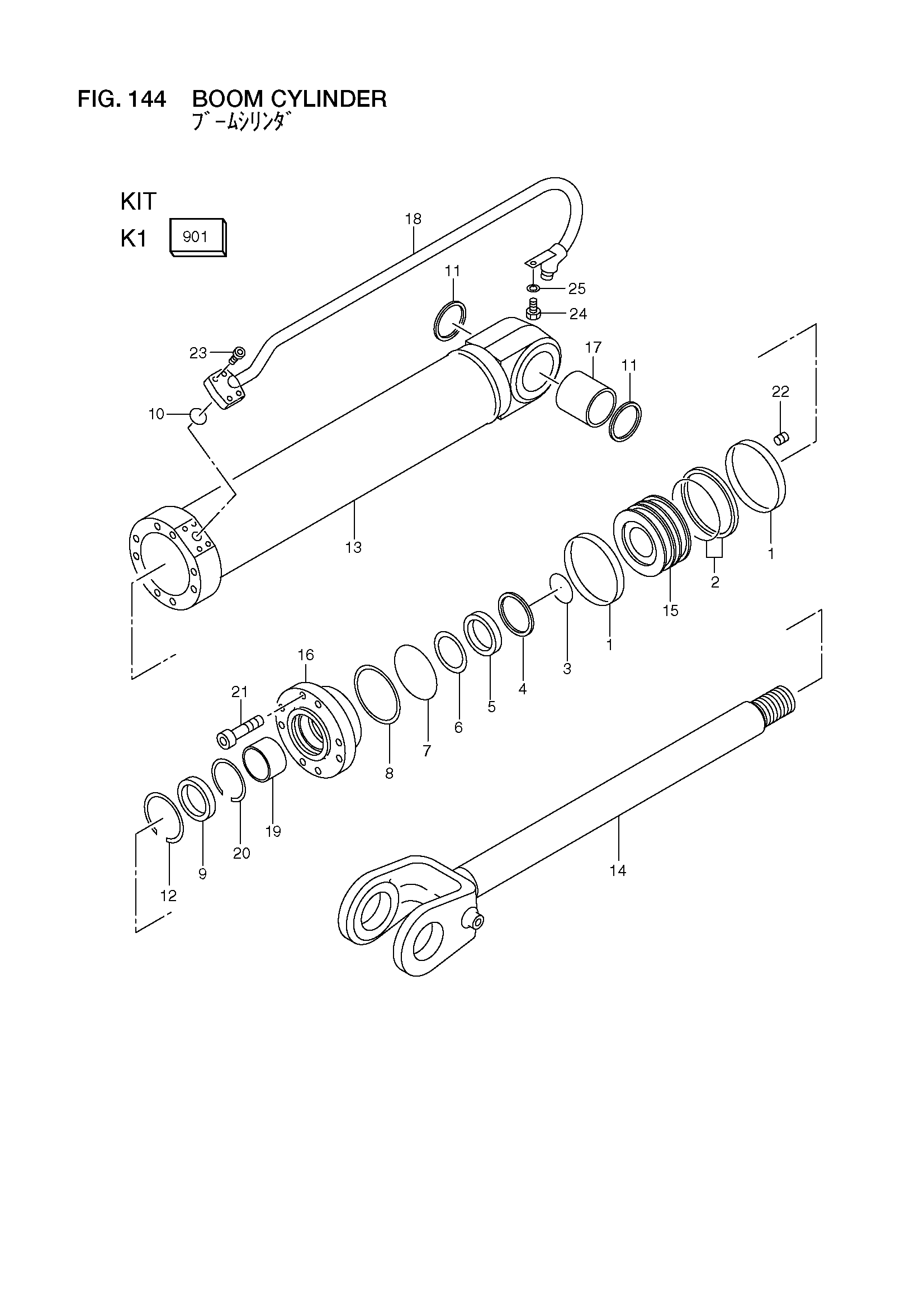

Заводская схема «Гидроцилиндр стрелы» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
A	26568-40201	Гидроцилиндр стрелы в сборе	2
901	26568-47001	Комплект, уплотнение	2
1	26568-47011	Кольцо, веар	4
2	26568-47021	Уплотнение, поршень	2
3	26568-47031	Уплотнительное кольцо	2
4	26568-47041	Кольцо, буффер	2
5	26568-47051	Уплотнение, шток	2
6	26568-47061	Кольцо, задний UP	2
7	26568-47071	Уплотнительное кольцо	2
8	26568-47081	Кольцо, задний UP	2
9	26568-47091	Уплотнение, пыль	2
10	26568-47101	Уплотнительное кольцо	2
11	26568-47111	Уплотнение, пыль	4
12	26568-47121	Кольцо, стопорный	2
13	26568-47131	Трубка	2
14	26568-47141	Шток, поршень	2
15	26568-47151	Поршень	2
16	26568-47161	Крышка	2
17	26568-47171	Втулка	2
18	26568-47181	Трубка	2
19	26568-47191	Втулка	2
20	26568-47201	Кирклип	2
21	26568-47211	Болт	16
22	26568-47221	Винт	2
23	26568-47231	Болт	8
24	26568-47241	Болт	2
25	26568-47251	Шайба	2

Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
