Кондиционер трубопроводы(2/2) — HITACHI LX130-7

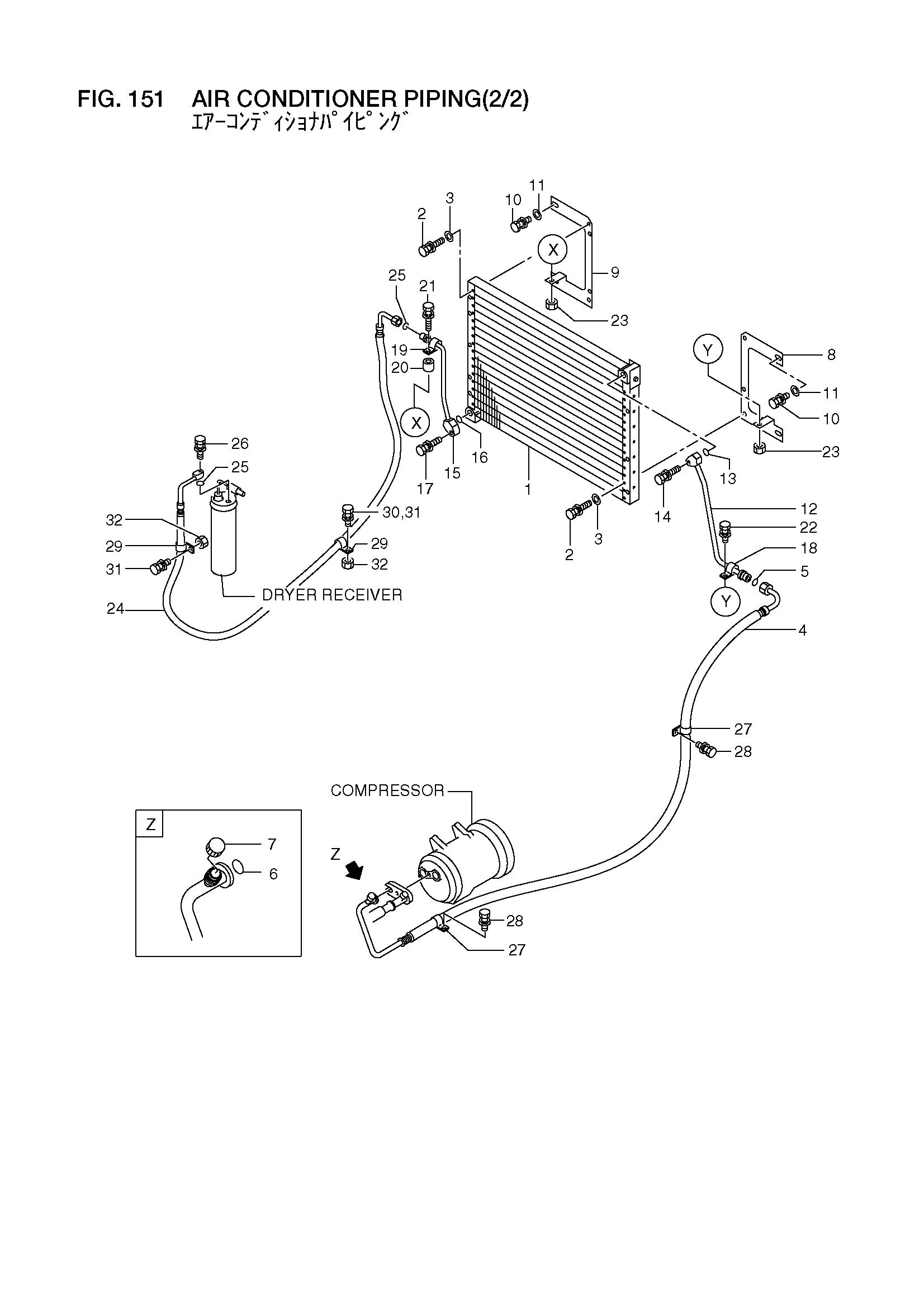

Заводская схема «Кондиционер трубопроводы(2/2)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26756-71112 | Конденсатор | 1 |
| 2 | 01183-08055 | Болт с шайбой | 4 |
| 3 | 02000-00008 | Шайба | 4 |
| 4 | 26676-72351 | Шланг | 1 |
| 5 | 26756-77121 | Уплотнительное кольцо | 1 |
| 6 | 26756-77091 | Уплотнительное кольцо | 1 |
| 7 | 26756-77141 | Колпачок | 1 |
| 8 | 26756-71221 | Кронштейн | 1 |
| 9 | 26756-71231 | Кронштейн | 1 |
| 10 | 01183-10025 | Болт с шайбой | 4 |
| 11 | 02000-00010 | Шайба | 4 |
| 12 | 26756-75591 | Трубка | 1 |
| 13 | 26756-77091 | Уплотнительное кольцо | 1 |
| 14 | 01183-08035 | Болт с шайбой | 1 |
| 15 | 26756-75601 | Трубка | 1 |
| 16 | 26756-77091 | Уплотнительное кольцо | 1 |
| 17 | 01183-08035 | Болт с шайбой | 1 |
| 18 | 26602-42051 | Зажим | 1 |
| 19 | 26602-42031 | Зажим | 1 |
| 20 | 26756-75841 | Втулка | 1 |
| 21 | 01183-10050 | Болт с шайбой | 1 |
| 22 | 01183-10020 | Болт с шайбой | 1 |
| 23 | 01401-00010 | Гайка | 2 |
| 24 | 26756-75981 | Шланг | 1 |
| 25 | NO PART NO. | Уплотнительное кольцо | 2 |
| 26 | 01183-06025 | Болт с шайбой | 1 |
| 27 | 26602-42101 | Зажим | 2 |
| 28 | 01183-10016 | Болт с шайбой | 2 |
| 29 | 26602-42071 | Зажим | 6 |
| 30 | 01183-10030 | Болт с шайбой | 1 |
| 31 | 01183-10020 | Болт с шайбой | 4 |
| 32 | 01401-00010 | Гайка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
