Отопитель (1/3)(HR7300) — HITACHI LX130-7

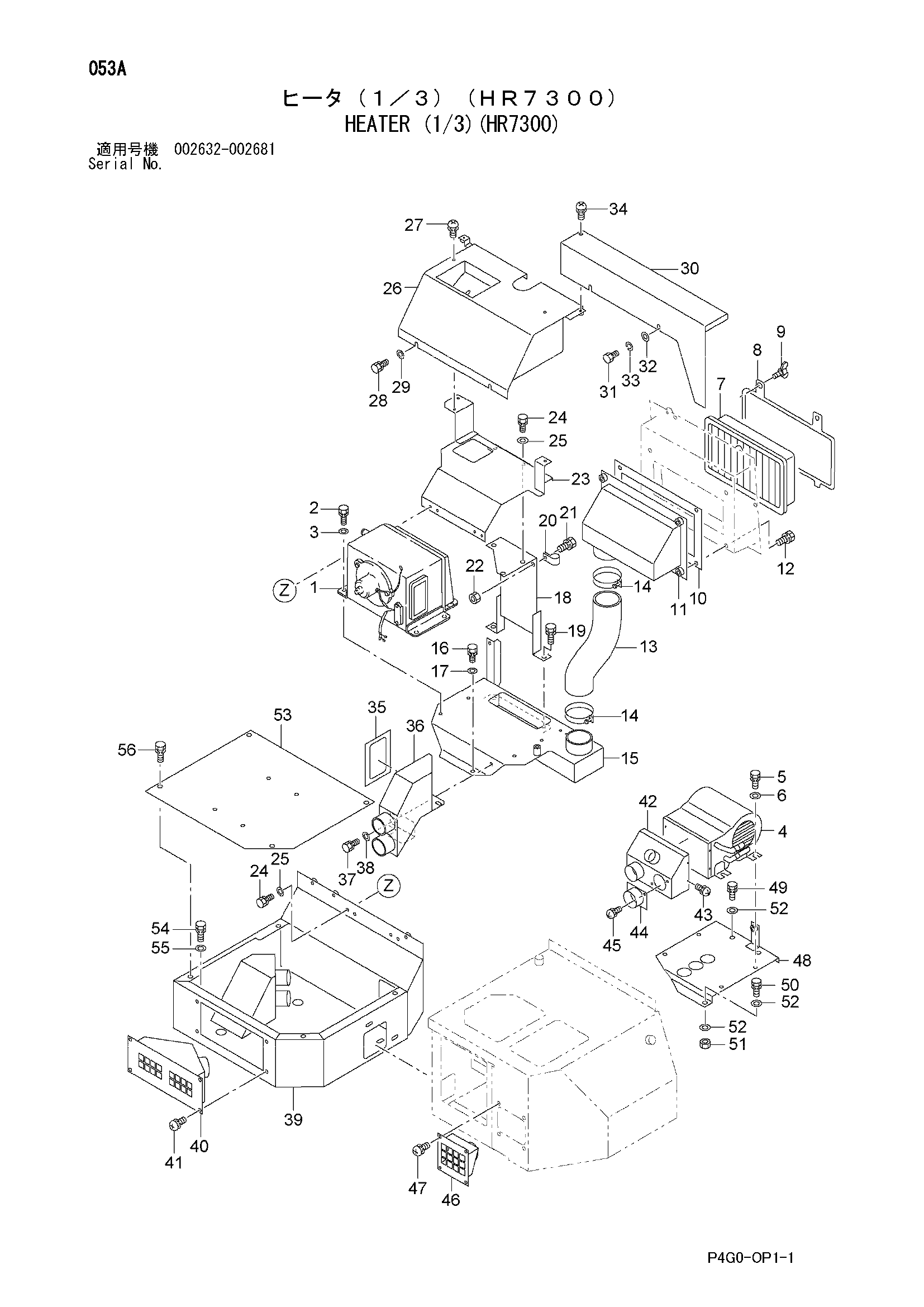

Заводская схема «Отопитель (1/3)(HR7300)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56501-63371 | Отопитель блок | 1 |
| 2 | 01183-10025 | Болт и шайба | 8 |
| 3 | 02000-00010 | Шайба | 8 |
| 4 | 56501-61621 | Отопитель блок | 1 |
| 5 | 01183-10020 | Болт и шайба | 4 |
| 6 | 02000-00010 | Шайба | 4 |
| 7 | 29189-42031 | Фильтр | 1 |
| 8 | 26566-75551 | Ограничитель | 1 |
| 9 | 26907-52401 | Винг болт | 2 |
| 10 | 26676-72241 | Резиновая прокладка | 1 |
| 11 | 56560-53631 | Короб | 1 |
| 12 | 01183-08016 | Болт и шайба | 4 |
| 13 | 26676-72391 | Шланг | 1 |
| 14 | 26607-63291 | Зажим | 2 |
| 15 | 56560-53621 | Короб | 1 |
| 16 | 01183-10025 | Болт и шайба | 1 |
| 17 | 02000-00010 | Шайба | 1 |
| 18 | 26756-71211 | Кронштейн | 1 |
| 19 | 01183-10025 | Болт и шайба | 2 |
| 20 | 26602-42071 | Зажим | 1 |
| 21 | 01183-10020 | Болт и шайба | 1 |
| 22 | 01401-00010 | Гайка | 1 |
| 23 | 56560-53612 | Кронштейн | 1 |
| 24 | 01183-08016 | Болт и шайба | 6 |
| 25 | 02000-00008 | Шайба | 6 |
| 26 | 56560-53601 | Крышка | 1 |
| 27 | 01033-06016 | Винт и шайба | 2 |
| 28 | 01183-08016 | Болт и шайба | 2 |
| 29 | 02000-00008 | Шайба | 2 |
| 30 | 56560-53691 | Крышка | 1 |
| 31 | 01100-08016 | Болт | 2 |
| 32 | 02000-00008 | Шайба | 2 |
| 33 | 02010-00008 | Шайба | 2 |
| 34 | 01033-06016 | Винт и шайба | 1 |
| 35 | 28836-62361 | Лента спонге | 1 |
| 36 | 56560-53641 | Воздуховод | 1 |
| 37 | 01183-10020 | Болт и шайба | 2 |
| 38 | 02000-00010 | Шайба | 2 |
| 39 | 56560-53551 | Сиденье базовый | 1 |
| 40 | 56190-50111 | Короб | 1 |
| 41 | 01033-06016 | Винт и шайба | 4 |
| 42 | 56190-74081 | Воздуховод | 1 |
| 43 | 01032-04010 | Винт и шайба | 4 |
| 44 | 56190-74141 | Крышка | 1 |
| 45 | 01183-06012 | Болт и шайба | 2 |
| 46 | 56560-53651 | Воздуховод | 1 |
| 47 | 01033-06016 | Винт и шайба | 4 |
| 48 | 56560-53681 | Кронштейн | 1 |
| 49 | 01183-10020 | Болт и шайба | 2 |
| 50 | 01183-10030 | Болт и шайба | 1 |
| 51 | 01401-00010 | Гайка | 1 |
| 52 | 02000-00010 | Шайба | 4 |
| 53 | 56560-53851 | Пластина базовый | 1 |
| 54 | 01183-10020 | Болт | 6 |
| 55 | 26606-52721 | Шайба | 4 |
| 56 | 01183-10020 | Болт и шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
