033: Вентилятор и ремень вентилятора — HITACHI LX130-7

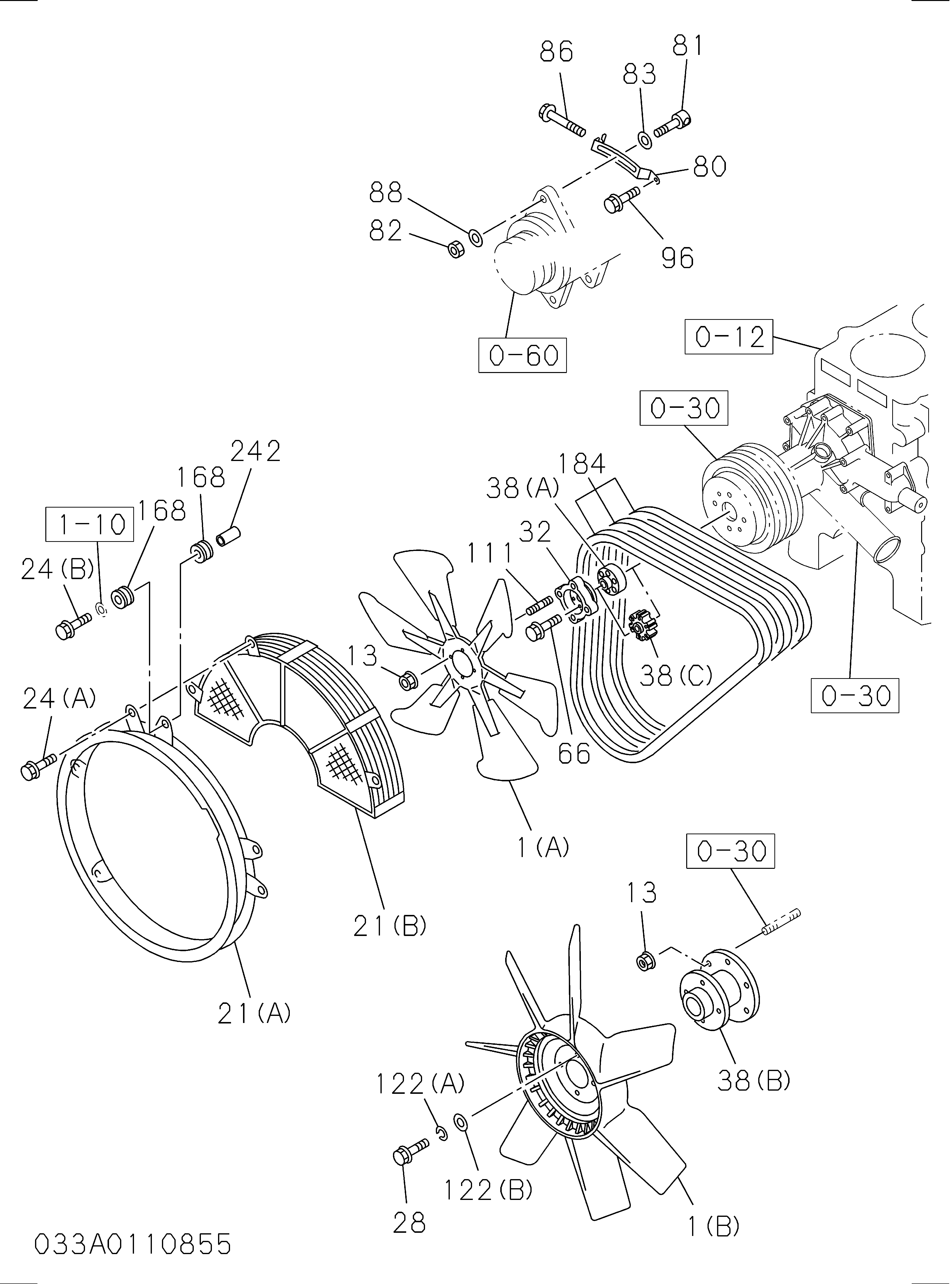

Заводская схема «033: Вентилятор и ремень вентилятора» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 1136603510 | Вентилятор охлаждение | 1 |
| 013 | 0911501100 | Гайка охлаждение вентилятор | 4 |
| 013 | 0911801100 | Гайка охлаждение вентилятор | 4 |
| 013 | 0911801100 | Гайка охлаждение вентилятор | 4 |
| 032 | 1136420410 | Адаптер вентилятор TO шкив | 1 |
| 080 | 1136742821 | Пластина ADJ | 1 |
| 081 | 1136741600 | Деталь слидинг | 1 |
| 082 | 0911501120 | Гайка ADJ пластина | 1 |
| 082 | 0911801120 | Гайка ADJ пластина | 1 |
| 083 | 8942173630 | Шайба PL | 1 |
| 086 | 1090091141 | Болт ADJ | 1 |
| 088 | 9091647120 | Шайба PL, ADJ пластина | 1 |
| 096 | 0281810450 | Болт ADJ пластина | 1 |
| 096 | 0281510450 | Болт ADJ пластина | 1 |
| 111 | 9043110250 | Шпилька вентилятор привод | 4 |
| 111 | 0431110250 | Шпилька вентилятор привод | 4 |
| 111 | 0431110250 | Шпилька вентилятор привод | 4 |
| 184 | 1136714990 | Ремень водяной насос привод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
