Поворотный плуг (1/2)(ANP002) — HITACHI LX130-7

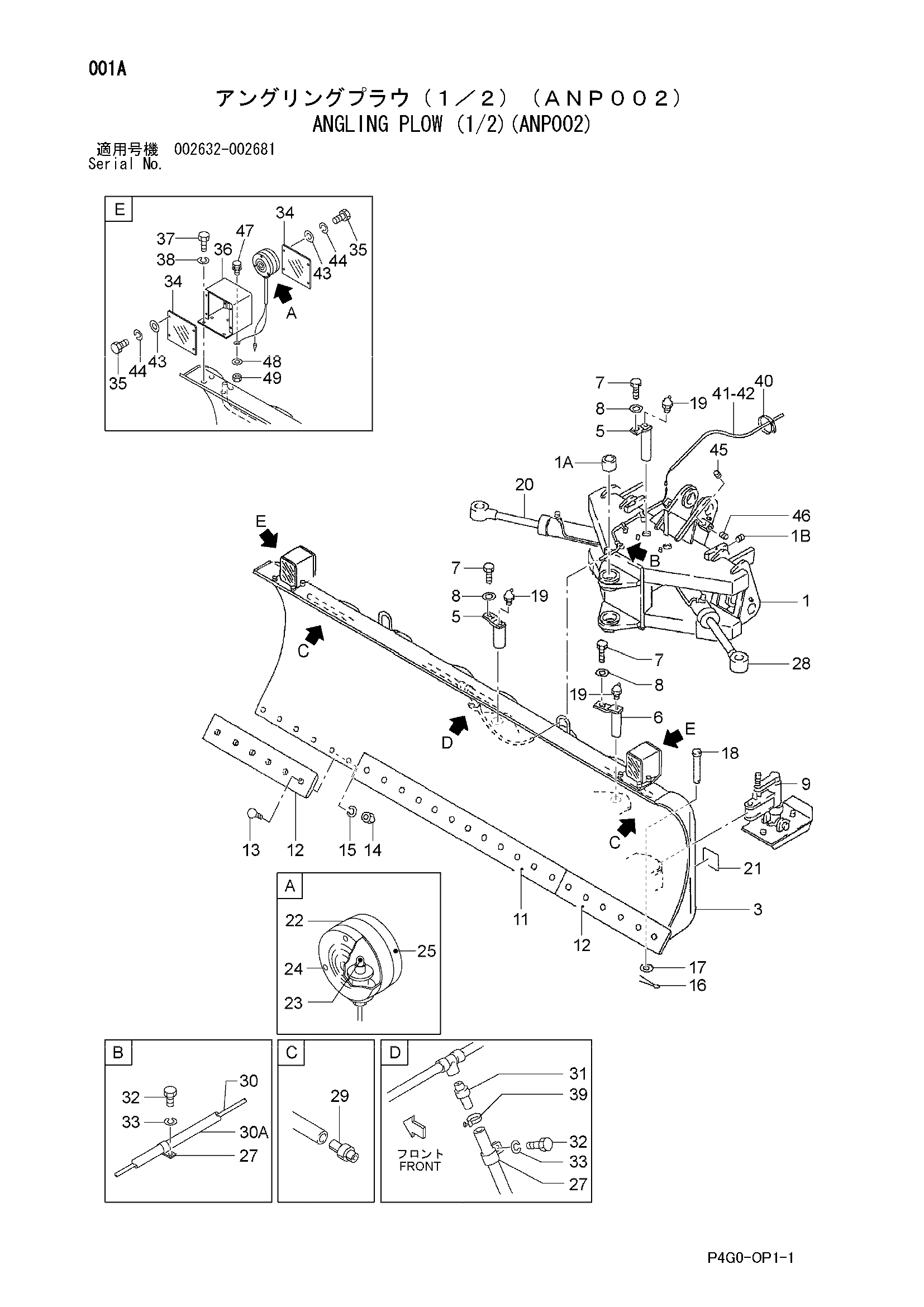

Заводская схема «Поворотный плуг (1/2)(ANP002)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	56750-56332	Поворотный плуг в сборе	1
1	56750-56321	Водило	1
1A	56503-20031	Втулка	2
1B	04000-00400	Пробка	2
3	56503-20113	Отвал	1
4	56503-20121	Палец	2
5	56503-20132	Палец	2
6	56503-20141	Палец	2
7	01116-12025	Болт	6
8	26096-42351	Шайба	6
9	56560-54651	Башмак в сборе	2
10	04000-00400	Пробка	2
11	58491-62061	Кромка режущий	1
12	58491-62071	Кромка режущий	2
13	56383-02131	Болт	24
14	56383-02201	Гайка	24
15	26123-30221	Блокировка шайба	24
16	02200-08050	Палец коттер	2
17	02000-00030	Шайба	2
18	56311-65901	Палец	2
19	04901-00160	Пресс-маслёнка	6
20	56503-20252	Гидроцилиндр в сборе (правый)	1
21	09300-00502	Информационная табличка	1
22	56190-78001	Клеаранке фонарь	2
23	56190-78031	Лампа (передний)(24V 6W)	2
24	56190-78051	Ленс (задний)	1
25	56190-78041	Рассеиватель	1
27	26312-42391	Зажим	4
28	56503-20341	Гидроцилиндр в сборе (левый)	1
29	56383-02321	Резиновая прокладка	2
30	58491-65961	Проводка	1
30A	58491-64901	Шланг защита	1
31	56383-02311	Резиновая прокладка	1
32	01110-10016	Болт	4
33	02010-00010	Блокировка шайба	4
34	56190-78021	Пластина крышка	4
35	01100-08020	Болт	16
36	56190-78011	Фонарь защита	2
37	01110-10025	Болт	8
38	02010-00010	Блокировка шайба	8
39	04911-00014	Зажим	1
40	04913-10200	Инсулокк	5
41	56750-52481	Жгут проводов	1
42	22622-42501	Клемма	1
43	02000-00008	Шайба	16
44	02010-00008	Шайба	16
45	04000-00400	Пробка	2
46	04000-00600	Пробка	4
47	01183-04030	Болт и шайба	2
48	02000-00004	Шайба	2
49	01400-00004	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
