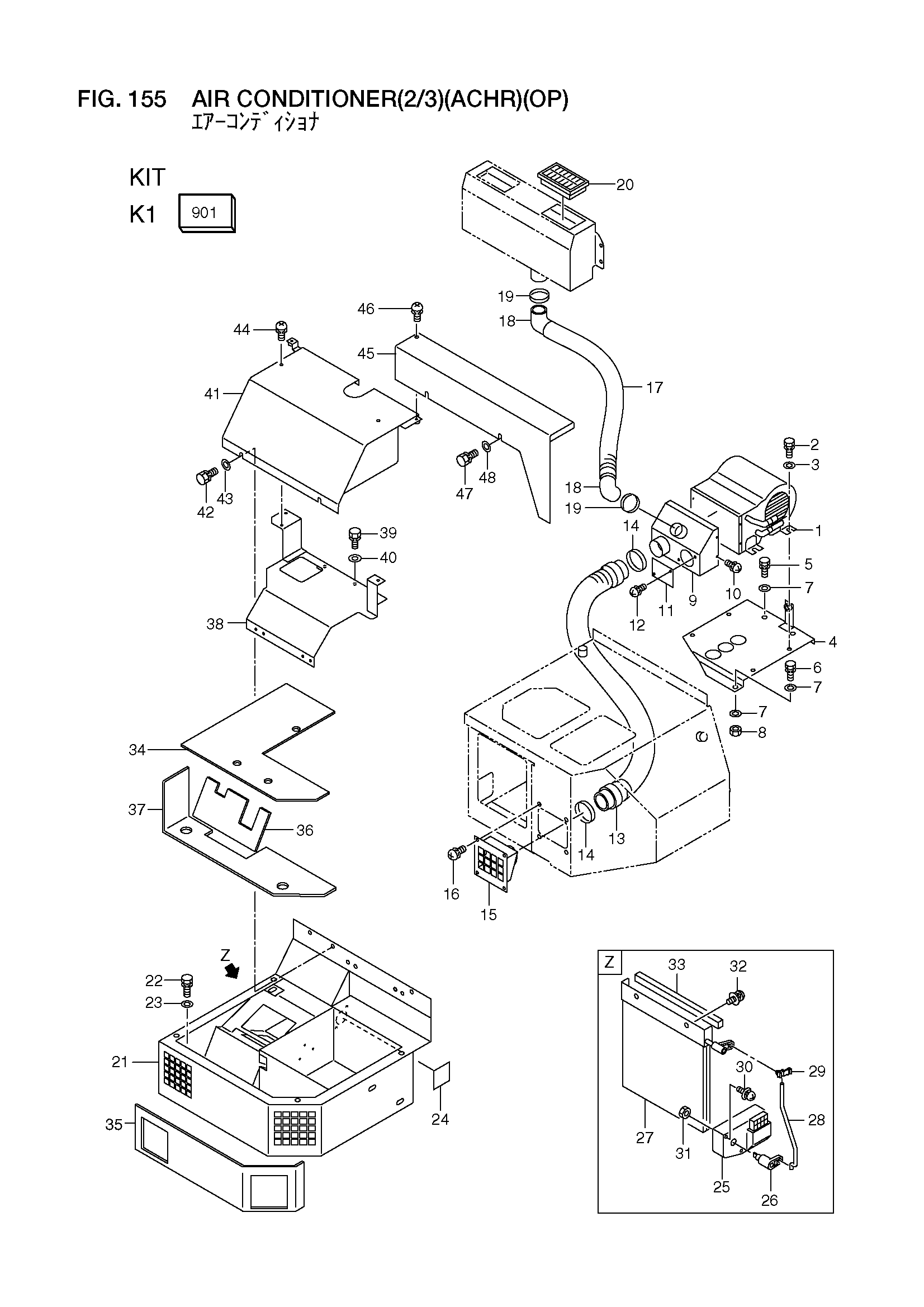

Кондиционер(2/3)(акхр)(OP) — HITACHI LX130-7

Заводская схема «Кондиционер(2/3)(акхр)(OP)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
901	26566-75041	Комплект, воздушный CON	1
1	56501-61621	Отопитель блок	1
2	01183-10020	Болт с шайбой	4
3	02000-00010	Шайба	4
4	56560-53681	Кронштейн	1
5	01183-10020	Болт с шайбой	2
6	01183-10030	Болт с шайбой	1
7	02000-00010	Шайба	4
8	01401-00010	Гайка	1
9	56190-74081	Воздуховод	1
10	01032-04010	Винт и шайба	4
11	56190-74131	Крышка	1
12	01032-06012	Винт и шайба	2
13	21879-02031	Шланг, дефростер	1
14	04913-21380	Инсулокк	2
15	56560-53651	Воздуховод	1
16	01033-06016	Винт и шайба	4
17	21789-07121	Шланг, дефростер	1
18	56501-61521	Угловой штуцер	2
19	04913-21380	Инсулокк	2
20	25369-47031	Решётка	2
21	56560-53761	Базовый, сиденье	1
22	01183-10020	Болт с шайбой	6
23	26606-52721	Шайба	4
24	26766-75841	Пластина, уплотнение	1
25	26756-75021	Актуатер	1
26	26756-76111	Рычаг	1
27	26756-76341	Дверь	1
28	26756-75811	Шток	1
29	26756-75821	Зажим	1
30	01033-04030	Винт и шайба	3
31	01400-00004	Гайка	3
32	01033-06016	Винт и шайба	2
33	26566-75411	Коврик	1
34	26676-72171	Коврик	1
35	26676-72301	Коврик	1
36	26676-72312	Коврик	1
37	26676-72321	Коврик	1
38	56560-53611	Кронштейн	1
39	01183-08016	Болт с шайбой	6
40	02000-00008	Шайба	6
41	56560-53801	Крышка	1
42	01183-08016	Болт с шайбой	2
43	02000-00008	Шайба	2
44	01033-06016	Винт и шайба	2
45	56560-53691	Крышка	1
46	01033-06016	Винт и шайба	1
47	01183-08016	Болт с шайбой	2
48	02000-00008	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
