Электрооборудование(реле)(1/2) — HITACHI LX130-7

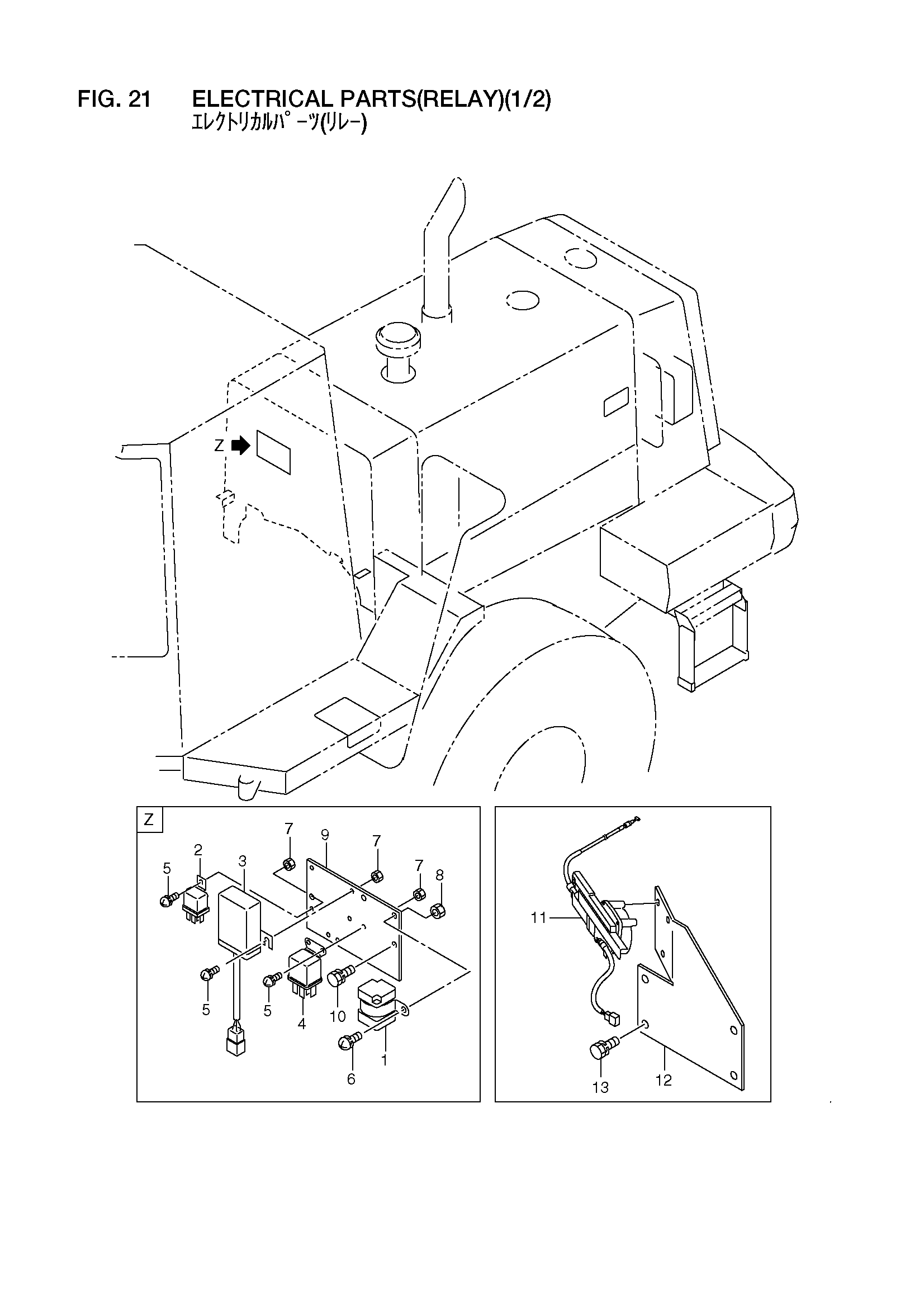

Заводская схема «Электрооборудование(реле)(1/2)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26552-42101 | Реле, защитный | 1 |
| 2 | 26552-42111 | Реле | 1 |
| 3 | 26552-42141 | Управление блок, глов | 1 |
| 4 | 26552-42131 | Реле, глов | 1 |
| 5 | 01033-06016 | Винт и шайба | 5 |
| 6 | 01033-08016 | Винт и шайба | 2 |
| 7 | 01400-00006 | Гайка | 5 |
| 8 | 01400-00008 | Гайка | 2 |
| 9 | 26552-42241 | Пластина | 1 |
| 10 | 01183-10020 | Болт с шайбой | 2 |
| 11 | 26552-42121 | Гидромотор, ограничитель | 1 |
| 12 | 26552-42253 | Пластина | 1 |
| 13 | 01183-08016 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
