Ковш(3 тип)(B3260)(OP) — HITACHI LX130-7

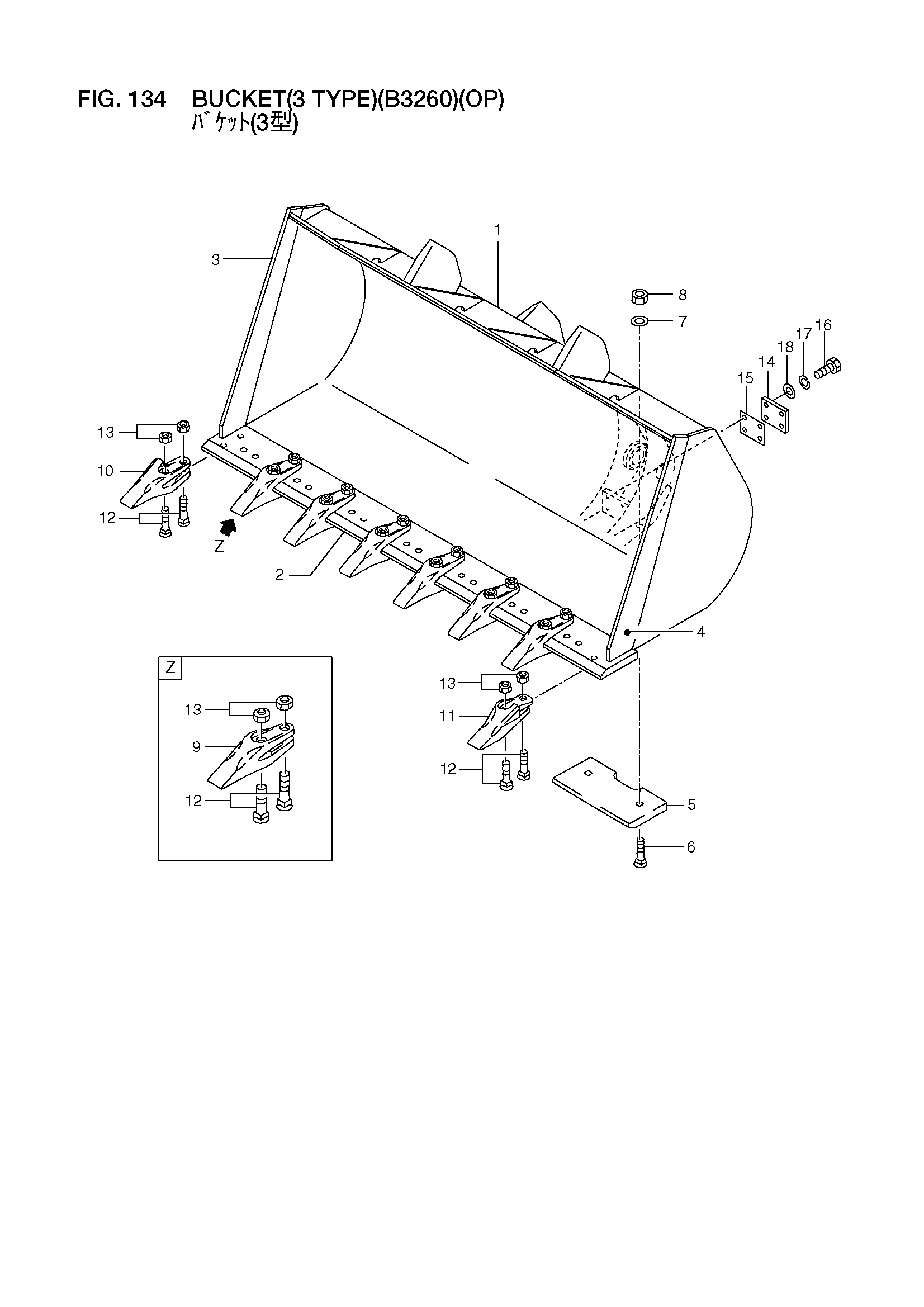

Заводская схема «Ковш(3 тип)(B3260)(OP)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56560-50761 | Ковш в сборе, (B3) | 1 |
| 1 | 56560-50071 | Ковш | 1 |
| 2 | 56750-51461 | Кромка, режущий | 1 |
| 3 | 26568-82011 | Кромка, боковой, RH | 1 |
| 4 | 26568-82021 | Кромка, боковой, LH | 1 |
| 5 | 56600-67771 | Пластина, веар | 2 |
| 6 | 56430-51061 | Болт | 4 |
| 7 | 56600-51471 | Шайба | 4 |
| 8 | 56600-54751 | Гайка | 4 |
| 9 | 56600-51382 | Зуб, центральный | 6 |
| 10 | 56600-51482 | Зуб, RH | 1 |
| 11 | 56600-51492 | Зуб, LH | 1 |
| 12 | 56700-50661 | Болт | 16 |
| 13 | 56600-51351 | Гайка | 16 |
| 14 | 26568-82141 | Ограничитель | 2 |
| 15 | 26568-82161 | Регулировочная шайба | 0 |
| - | 26568-82171 | Регулировочная шайба | 0 |
| 16 | 01116-16050 | Болт | 8 |
| 17 | 02011-00016 | Шайба | 8 |
| 18 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
