Привод блок(3/4) — HITACHI LX130-7

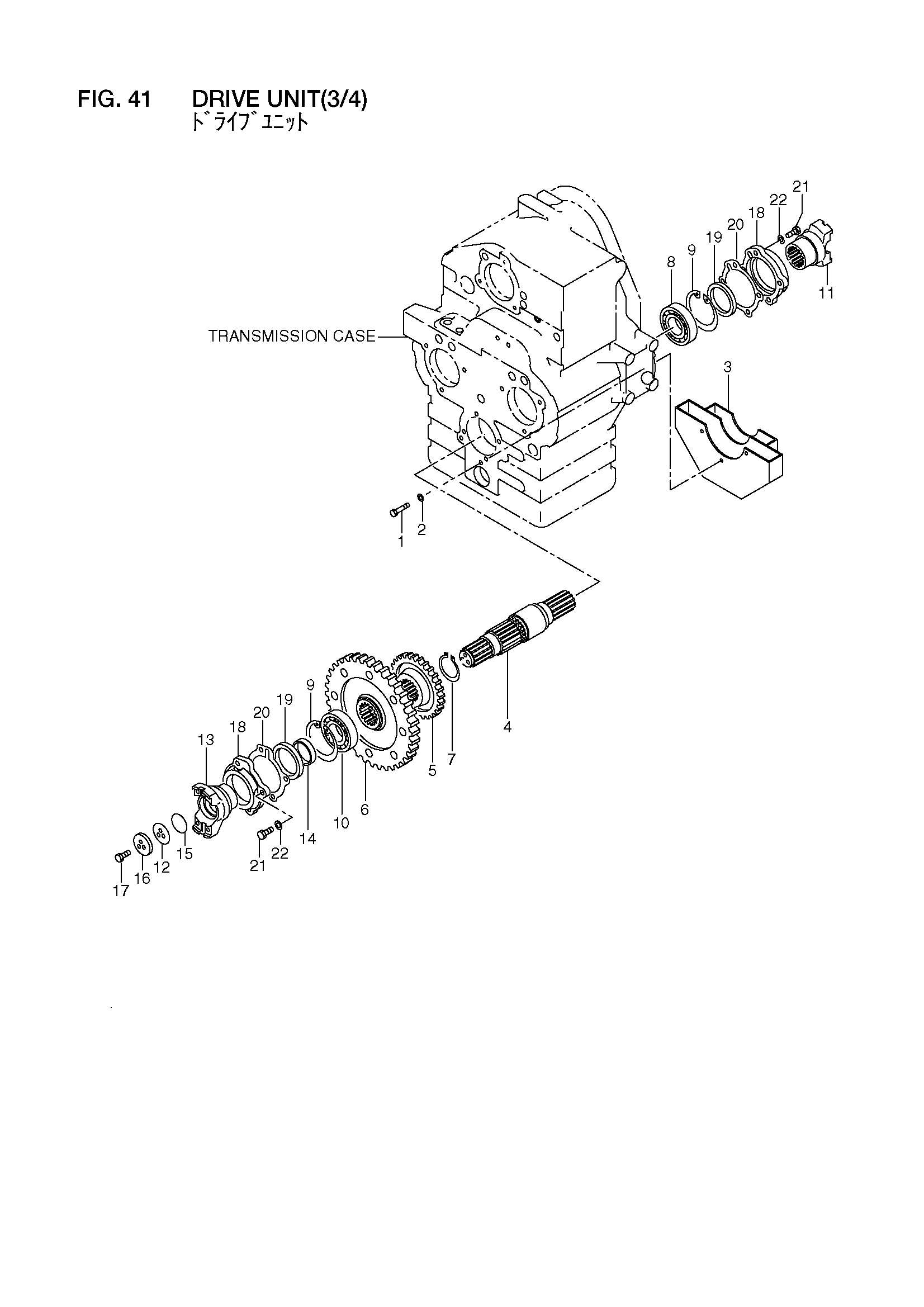

Заводская схема «Привод блок(3/4)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 16562-50001 | Привод блок в сборе | 1 |
| 1 | 16422-53511 | Болт | 3 |
| 2 | 14092-52231 | Шайба | 3 |
| 3 | 16422-53041 | Баффле, масляный | 1 |
| 4 | 16562-52141 | Вал, оутпут | 1 |
| 5 | 16752-53041 | Шестерня | 1 |
| 6 | 16752-53051 | Шестерня | 1 |
| - | 16562-52191 | Шестерня | 1 |
| 7 | 02100-00070 | Кольцо, стопорный | 1 |
| 8 | 03000-06212 | Подшипник | 1 |
| 9 | 02110-00110 | Кольцо, стопорный | 2 |
| 10 | 16422-52931 | Подшипник | 1 |
| 11 | 16422-50361 | Фланец | 1 |
| 12 | 18563-43041 | Регулировочная шайба | 0 |
| - | 18563-42551 | Регулировочная шайба | 0 |
| 13 | 16752-53201 | Фланец | 1 |
| - | 160F2-52001 | Фланец | 1 |
| 14 | 16422-52861 | Проставка | 1 |
| 15 | 03330-00310 | Уплотнительное кольцо | 1 |
| 16 | 16422-52491 | Пластина, фиксатор | 1 |
| 17 | 01106-12030 | Болт | 3 |
| 18 | 16422-52431 | Колпачок, подшипник | 2 |
| 19 | 16603-53301 | Уплотнение, масляный | 2 |
| 20 | 16422-52451 | Прокладка | 2 |
| 21 | 01110-10030 | Болт | 8 |
| 22 | 02010-00010 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
