Гидравлическая система(рулевое управление)(1110-1111) — HITACHI LX130-7

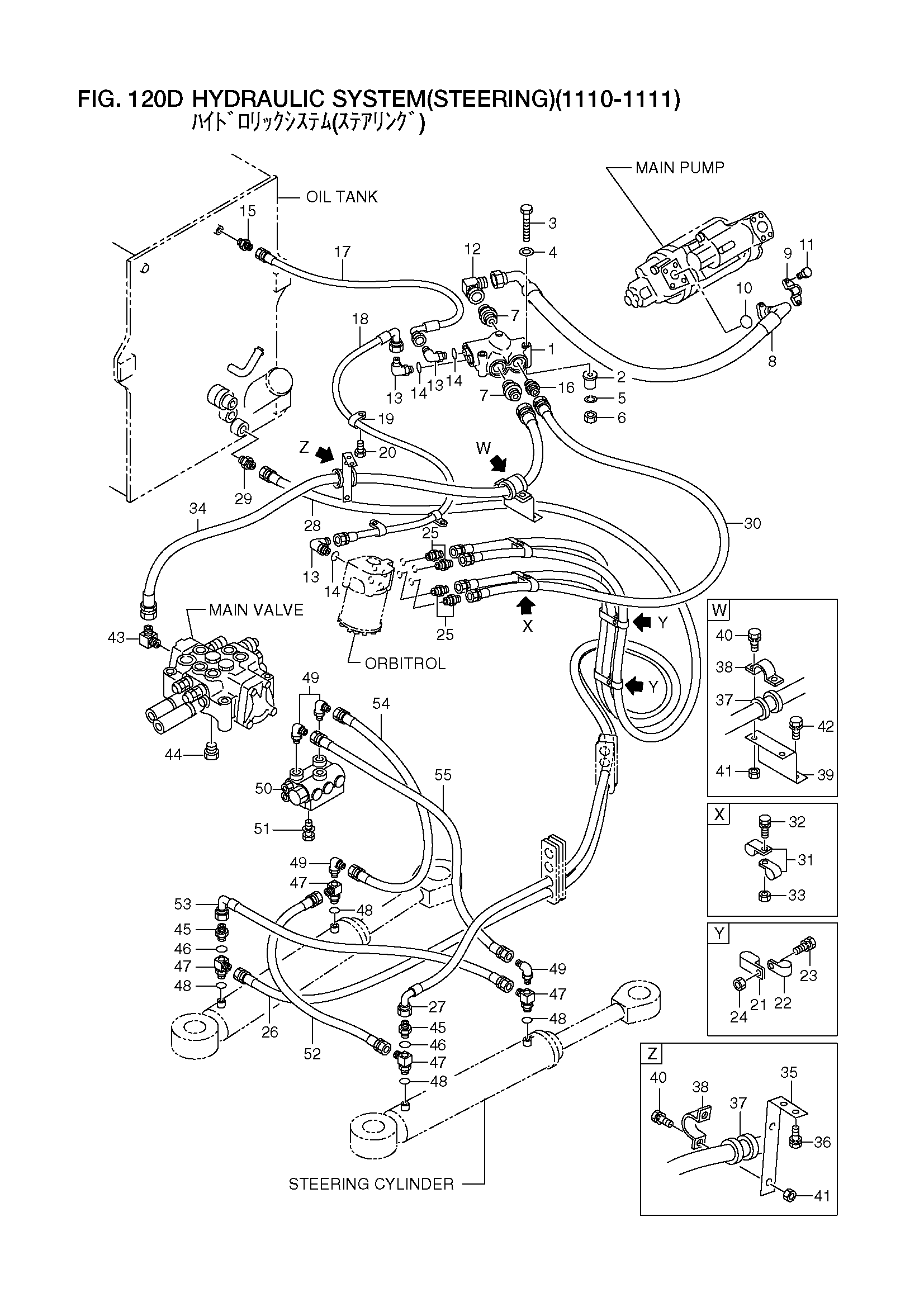

Заводская схема «Гидравлическая система(рулевое управление)(1110-1111)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26567-62001 | Приоритй клапан | 1 |
| 2 | 26327-82071 | Крепление, резиновый | 2 |
| 3 | 01100-08100 | Болт | 2 |
| 4 | 21471-22311 | Шайба | 2 |
| 5 | 02010-00008 | Шайба | 2 |
| 6 | 01400-00008 | Гайка | 2 |
| 7 | 26567-62021 | Ниппель | 2 |
| 8 | 26567-62341 | Шланг | 1 |
| 9 | 26607-62581 | Фланец, разрезной | 2 |
| 10 | 26607-62641 | Уплотнительное кольцо | 1 |
| 11 | 01116-12030 | Болт | 4 |
| 12 | 21777-93011 | Угловой штуцер | 1 |
| 13 | 26387-62801 | Угловой штуцер | 3 |
| 14 | 26097-62701 | Уплотнительное кольцо | 3 |
| 15 | 04137-00202 | Ниппель | 1 |
| 16 | 26567-62361 | Ниппель | 1 |
| 17 | 26567-62071 | Шланг | 1 |
| 18 | 26567-62081 | Шланг | 1 |
| 19 | 26602-42071 | Зажим | 3 |
| 20 | 01183-10016 | Болт с шайбой | 1 |
| 21 | 26602-42231 | Зажим | 2 |
| 22 | 26602-42111 | Зажим | 2 |
| 23 | 01183-10025 | Болт с шайбой | 2 |
| 24 | 01401-00010 | Гайка | 2 |
| 25 | 56430-56361 | Ниппель | 4 |
| 26 | 26567-62101 | Шланг | 1 |
| 27 | 26567-62112 | Шланг | 1 |
| 28 | 26567-62121 | Шланг | 1 |
| 29 | 04137-00606 | Ниппель | 1 |
| 30 | 26567-62131 | Шланг | 1 |
| 31 | 26602-42111 | Зажим | 4 |
| 32 | 01183-10025 | Болт с шайбой | 2 |
| 33 | 01401-00010 | Гайка | 2 |
| 34 | 26567-62091 | Шланг | 1 |
| 35 | 26567-62041 | Кронштейн | 1 |
| 36 | 01183-10020 | Болт с шайбой | 2 |
| 37 | 26757-62231 | Резиновая прокладка | 2 |
| 38 | 26667-62361 | Хомут | 2 |
| 39 | 26567-62351 | Кронштейн | 1 |
| 40 | 01183-12035 | Болт с шайбой | 2 |
| 41 | 01401-00012 | Гайка | 2 |
| 42 | 01183-12025 | Болт с шайбой | 2 |
| 43 | 04150-20606 | Угловой штуцер | 1 |
| 44 | 16603-02511 | Пробка | 1 |
| 45 | 21847-03201 | Ниппель | 2 |
| 46 | 03320-00140 | Уплотнительное кольцо | 2 |
| 47 | 26805-42671 | Тройник | 4 |
| 48 | 03320-00180 | Уплотнительное кольцо | 4 |
| 49 | 04150-20303 | Угловой штуцер | 4 |
| 50 | 26567-62011 | Амортизатор клапан | 1 |
| 51 | 01183-08016 | Болт с шайбой | 2 |
| 52 | 26567-62142 | Шланг | 1 |
| 53 | 26567-62151 | Шланг | 1 |
| 54 | 26567-62161 | Шланг | 1 |
| 55 | 26567-62171 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
