Кабина (электрооборудование)(SCB002) — HITACHI LX130-7

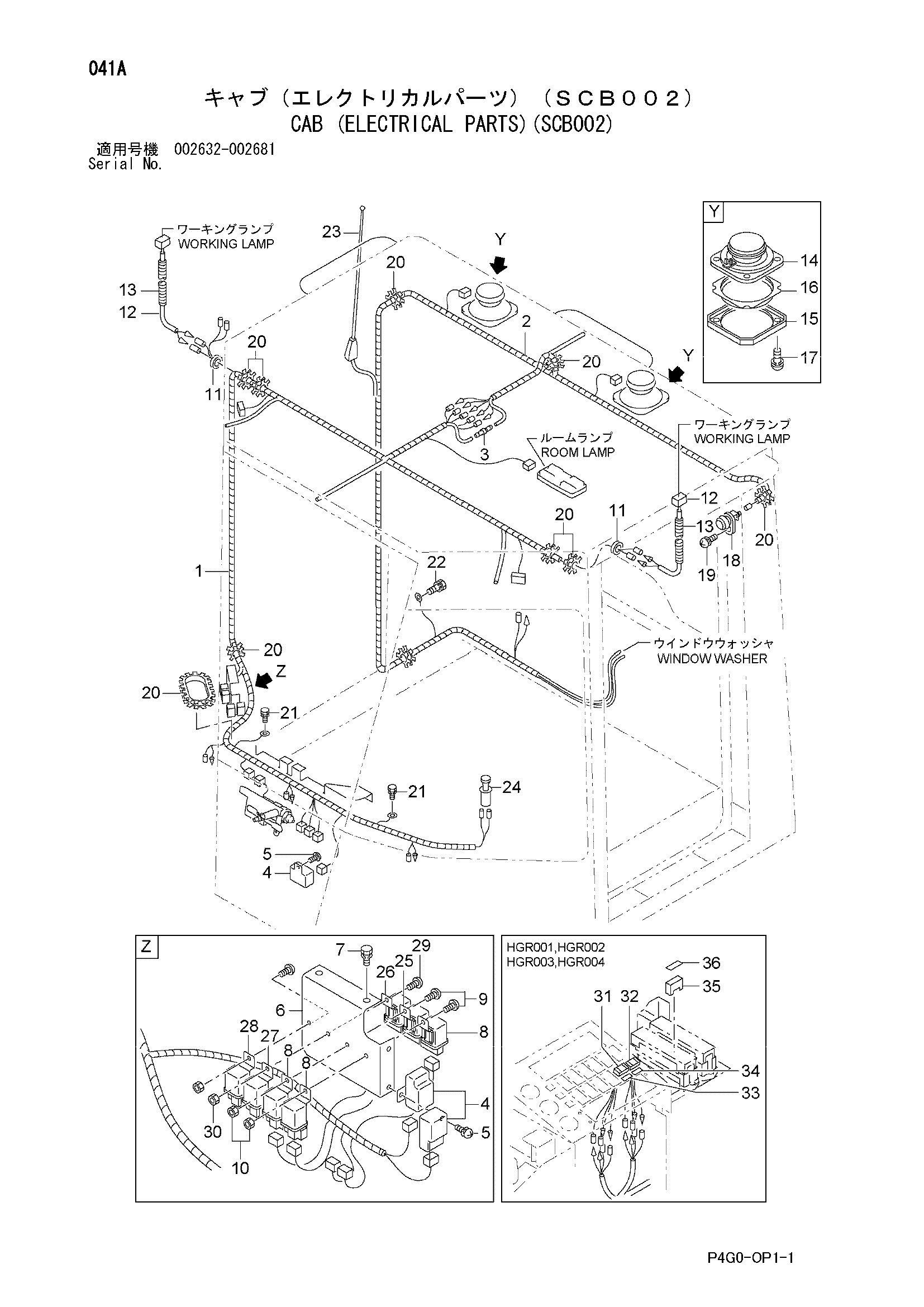

Заводская схема «Кабина (электрооборудование)(SCB002)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56560-53271 | Провод жгут проводов (кабина) | 1 |
| 2 | 56560-53281 | Провод жгут проводов (кабина) | 1 |
| 3 | 26426-78161 | Соединение | 1 |
| 4 | 25389-57091 | Реле | 3 |
| 5 | 01033-06016 | Винт и шайба | 2 |
| 6 | 56560-53262 | Кронштейн | 1 |
| 7 | 01183-10020 | Болт и шайба | 2 |
| 8 | 26402-42191 | Реле | 3 |
| 9 | 01033-05016 | Винт и шайба | 2 |
| 10 | 01400-00005 | Гайка | 2 |
| 11 | 21471-24151 | Уплотнительная втулка | 2 |
| 12 | 26816-73281 | Провод жгут проводов | 2 |
| 13 | 26702-42181 | Корругатед трубка | 2 |
| 14-16 | 26756-73961 | Спеакер в сборе | 2 |
| 14 | 26756-77241 | Динамик | 1 |
| 15 | 26756-77251 | Решётка | 1 |
| 16 | 26756-77261 | Сетка | 1 |
| 17 | 01033-04025 | Винт и шайба | 8 |
| 18 | 26766-73501 | Дверь выключатель | 1 |
| 19 | 01032-05016 | Винт | 1 |
| 20 | 54067-22071 | Громмет фрее | 10 |
| 21 | 01183-10016 | Болт и шайба | 2 |
| 22 | 01183-08016 | Болт и шайба | 1 |
| 23 | 26196-72571 | Антенна | 1 |
| 24 | 29002-48111 | Лигхтер | 1 |
| 25 | 26402-42191 | Реле | 1 |
| 26 | 26402-42191 | Реле | 1 |
| 27 | 26402-42191 | Реле | 1 |
| 28 | 26402-42191 | Реле | 1 |
| 29 | 01033-05016 | Винт и шайба | 2 |
| 29 | 01033-05016 | Винт и шайба | 1 |
| 30 | 01400-00005 | Гайка (HGR001) | 2 |
| 30 | 01400-00005 | Гайка (HGR003) | 1 |
| 31 | 56401-65341 | Выключатель | 1 |
| 32 | 56401-65341 | Выключатель | 1 |
| 33 | 79925-67022 | Наклейка | 1 |
| 34 | 79925-67023 | Наклейка | 1 |
| 35 | 26662-42641 | Предохранитель (10A) | 1 |
| 36 | 56560-54161 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
